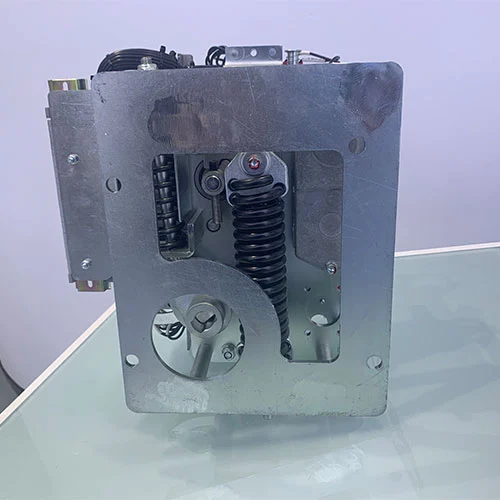

22KV mellemspændingsafbryder isolationsmekanisme

Ring Main Unit (RMU) er en kritisk komponent i moderne mellemspændingsstrømdistributionsnetværk, der sikrer uafbrudt og sikker strømforsyning. I hjertet af RMU'en er betjeningsmekanismen, som styrer koblingsenheder, især for den indgående feeder - det vigtigste punkt, hvor elektricitet kommer ind i enheden.

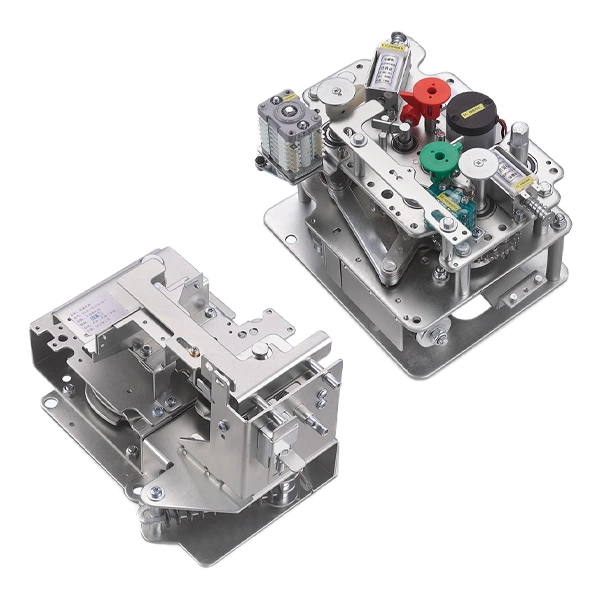

Coteneles 22KV mellemspændingskredsløbsafbryder isolationsmekanisme er konstrueret til høj præcision, holdbarhed og sikkerhed. Den understøtter både manuelle og elektriske driftstilstande, har avancerede sikringer for at forhindre usikker drift og integreres problemfrit med gasisoleret koblingsudstyr (GIS), miljøvenligt koblingsudstyr og luftisoleret koblingsudstyr, der bruges på tværs af industri-, jernbane-, kommunale og vedvarende energiprojekter.

Model

Hvad er en afbrydermekanisme?

22KV mellemspændingskredsløbsafbryder-isolationsmekanismen er hjertet i RMU'ens omskiftningskapacitet. Det er en forudlagret energienhed designet til at udføre den tunge opgave at lave og bryde elektrisk strøm under både normale belastningsforhold og fejlforhold. Den beskrevne mekanisme bruger et særskilt dobbeltfjedersystem til dens drift:

Lukkemekanisme:Lukkefunktionen drives af en trækfjeder. Under opladningsprocessen vil dette fjeder blive strakt. Når kommandoen er modtaget, vil fjederen blive frigivet ud over sit midtpunkt og hurtigt trække sig sammen for at skubbe det bevægelige kontaktpunkt til tæt kontakt. Denne "supercenter"-handling sikrer hurtig og stabil lukkehastighed, upåvirket af operatørens driftshastighed.

Åbningsmekanisme:Omvendt drives åbnings- (eller udløsnings-) handlingen af ​​en trykfjeder. Når afbryderen er lukket, komprimerer og udløser den samtidig fjederen og lagrer den nødvendige energi til at afbryde kredsløbet senere. når udløsningssignalet sendes, vil fjederen blive udløst, hvilket får kontakterne til at skilles ved høj hastighed, hvorved lysbuen slukkes sikkert.

Dette design understøtter i sagens natur genlukningsfunktioner - en afgørende funktion for håndtering af forbigående fejl - og kan prale af en bemærkelsesværdig mekanisk levetid, der ofte overstiger 10.000 operationer, hvilket understreger dets pålidelighed.

Hvad er en isolationsmekanisme?

Mens afbryderen afbryder strømmen, giver isolationsmekanismen (eller afbryderen) et synligt og verificerbart hul i kredsløbet for sikkerhed under vedligeholdelse. I RMU-koblingsudstyret arbejder isolationsmekanismen med afbrydermekanismen sammen. Disse to betjeningsmekanismer er mekanisk låst for at forhindre usikre sekvenser af operationer. Generelt sikrer interlock-systemet, at isolatoren ikke kan åbnes under belastning, eller at afbryderen ikke kan lukkes, medmindre isolatoren er i den korrekte position. Når den kombineres, garanterer denne enhed driftssikkerhed, idet den fysisk adskiller kredsløbet fra kilden for at beskytte personale, der arbejder nedstrøms.

Hvad er egenskaberne ved vores produkter?

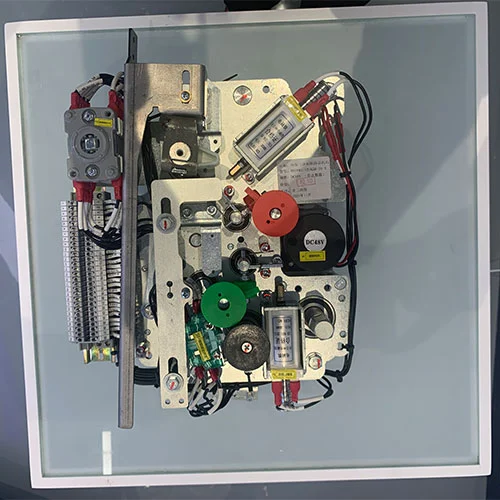

Et bemærkelsesværdigt træk ved denne betjeningsmekanisme er dens split-knap-design. I mange industrielle miljøer er støv og utilsigtet drift primære bekymringer. For at afbøde dette er kontrolgrænsefladen adskilt:

De faktiske mekaniske trykknapper er placeret på selve mekanismehuset.

Ekspansionsbetjeningsknappen er installeret på det ydre panel af RMU-kabinettet og er udstyret med et støvtæt og fejlbetjeningssikkert dæksel. Til denne situation kan operatørerne interagere med enheden udefra uden at udsætte følsomme interne komponenter for forurenende stoffer, mens beskyttelsesdækslet forhindrer utilsigtet kontakt og udløser enhedens drift.

Betjeningsvejledning

22KV mellemspændingskredsløbsafbryder-isolationsmekanismen understøtter manuel og elektrisk drift, så de er fleksible til installation, test og normal service.

A. Opladning (energilagring)

Manuel opladning:Indsæt det specifikke betjeningshåndtag i opladningsstikket, der er placeret i den nederste højre del af mekanismen. Når operatøren drejer håndtaget med uret, indtil du hører et "klik" . Dette indikerer, at lukkefjederen er fuldt opladet, og den mekaniske indikator bekræfter den lagrede energistatus.

Elektrisk opladning:Når hjælpestrømmen tilføres enheden, aktiveres den interne motor automatisk. Det driver mekanismen til at oplade fjederen. Når opladningen er færdig, afbryder en mikroswitch motorforsyningen og holder energien klar til en lukkekommando. Det er vigtigt at kontrollere, at den sekundære ledning er korrekt, før du stoler på elektrisk drift.

B. Lukkedrift

Manuel lukning:Operatøren trykker på den grønne knap. Denne handling vil øjeblikkeligt frigive den ladede lukkefjeder, hvilket får afbryderen til at lukke hovedkredsløbet.

Elektrisk lukning:når den lukkende magnetspole er solenoide. Magnetstemplet vil bevæge sig og mekanisk frigøre fjederlåsen. når den lagrede energi frigives, så luk afbryderen. Efter lukning vil mekanismen automatisk komprimere åbningsfjederen igen (lagre energi til næste tur) og aktivere låsene for at forhindre en anden lukkekommando, mens afbryderen allerede er lukket.

C. Åbningsoperation

Manuel åbning:Tryk på den røde knap. Dette frigiver den tidligere komprimerede åbningsfjeder, hvilket får afbryderen til at udløse og afbryde strømmen.

Elektrisk åbning:Aktiver shuntudløsningsspolen (åbning). Den magnetiske kraft frigiver åbningsfjederlåsen, så fjederen kan udvide sig og tvinge kontakterne fra hinanden øjeblikkeligt.

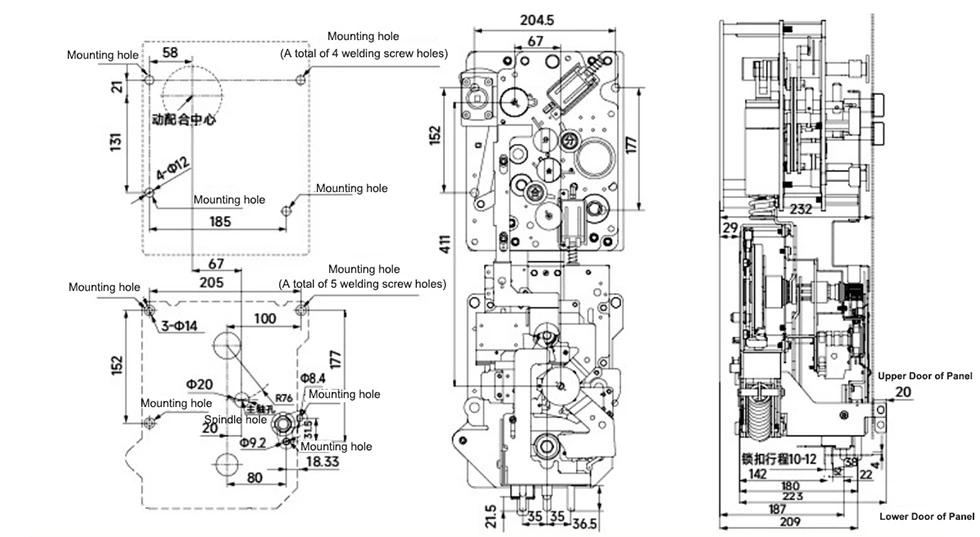

Udseende og dimensioner

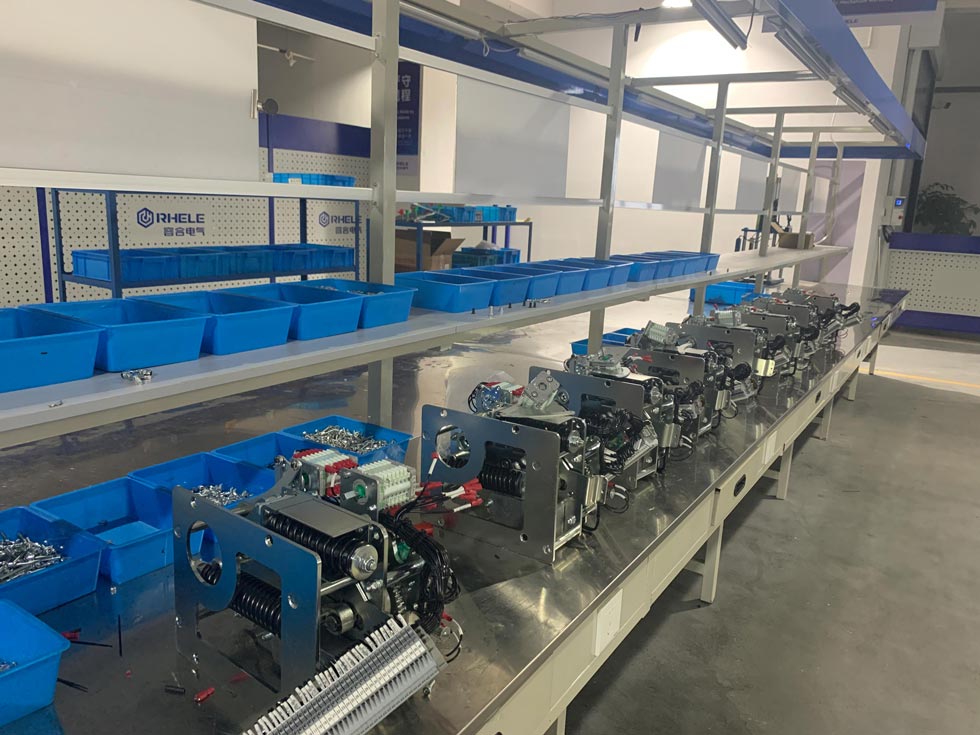

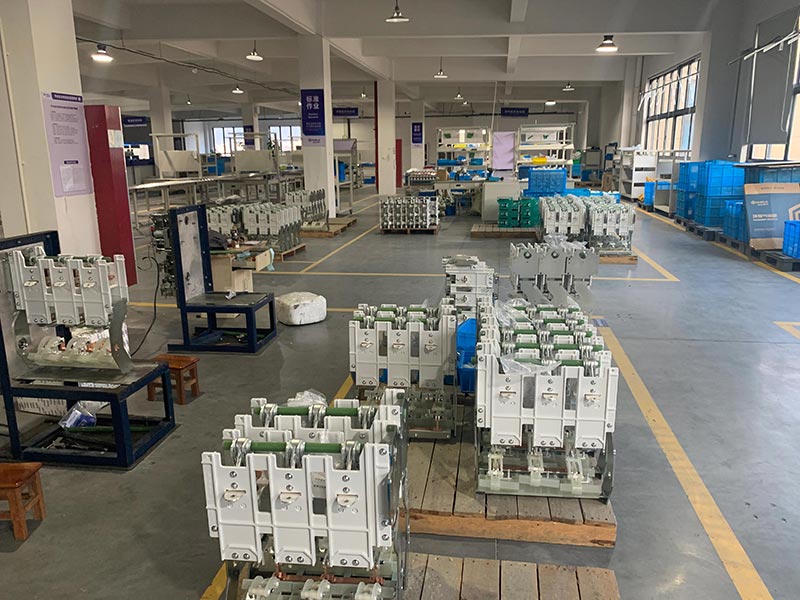

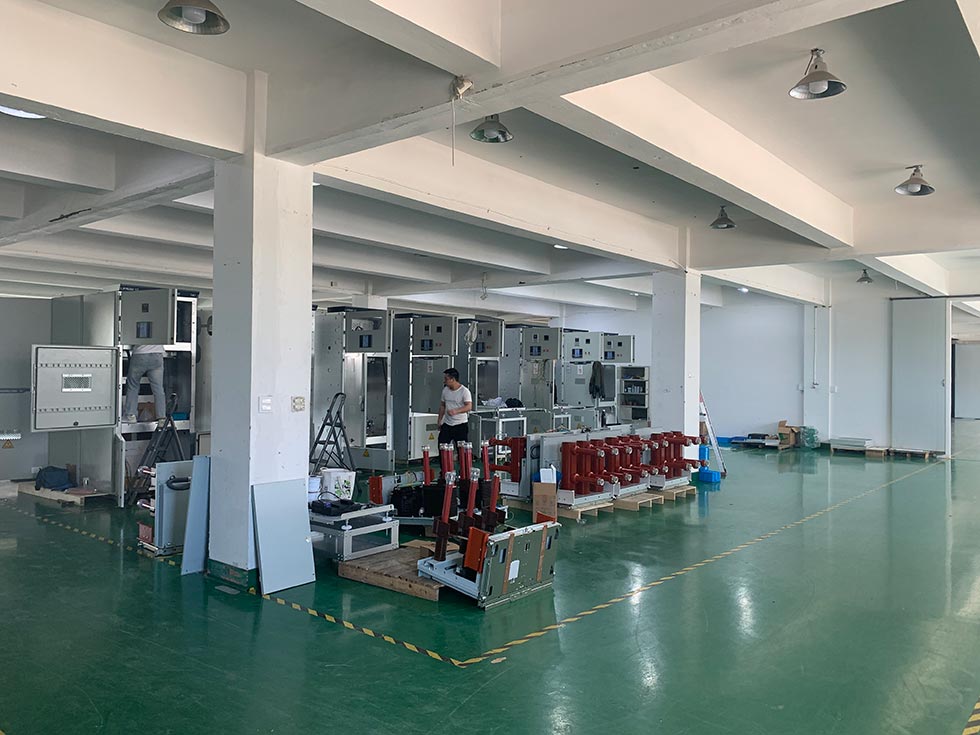

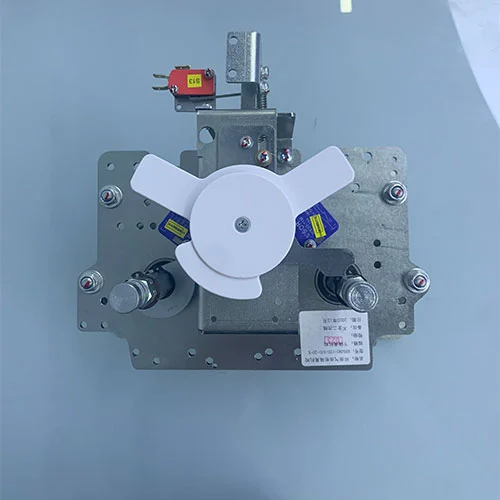

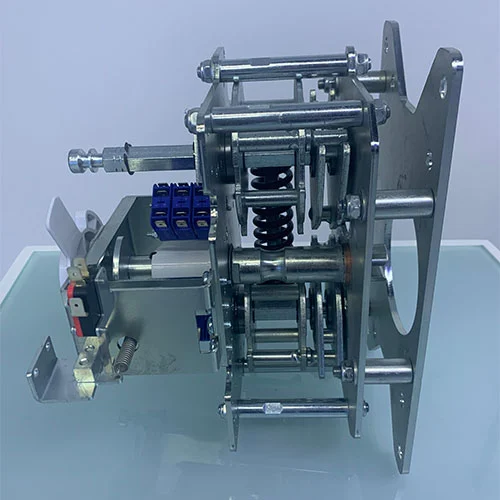

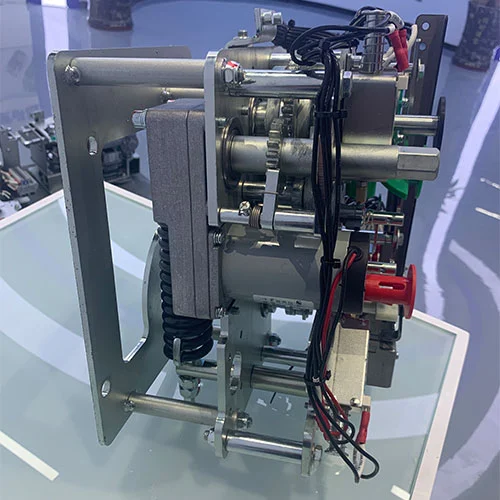

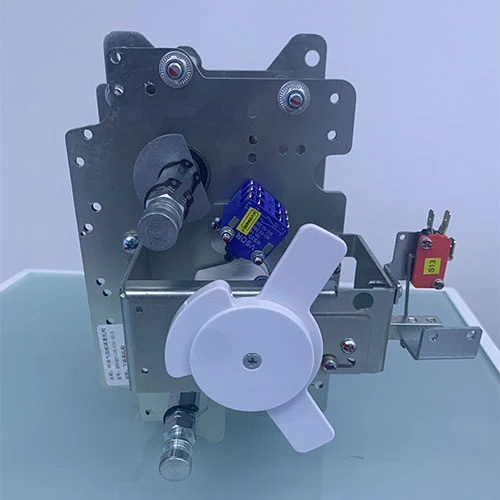

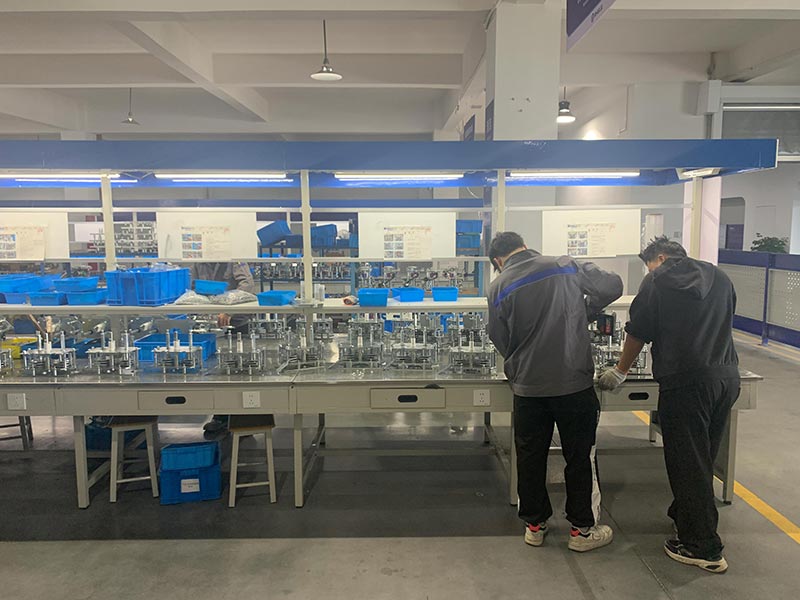

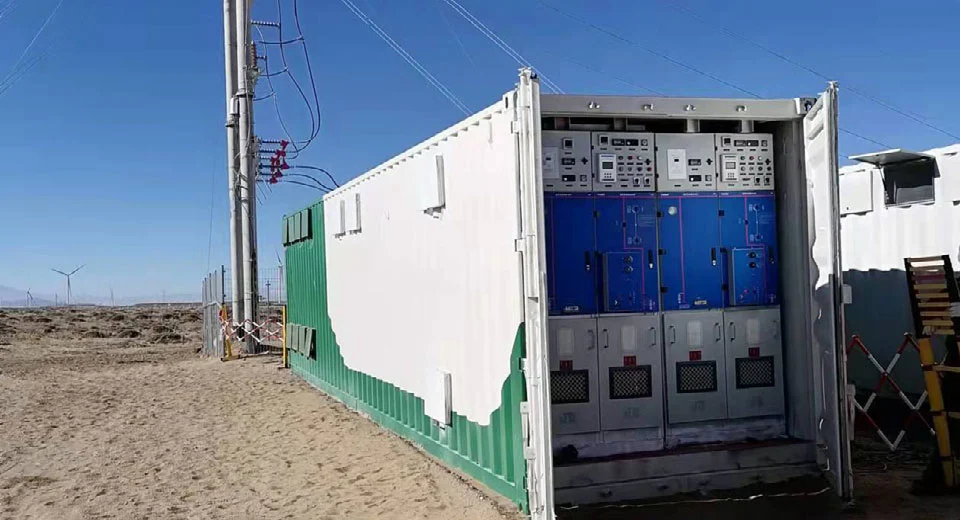

Produktudstilling
