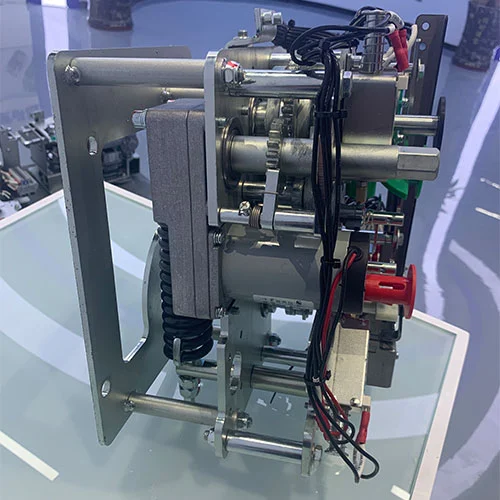

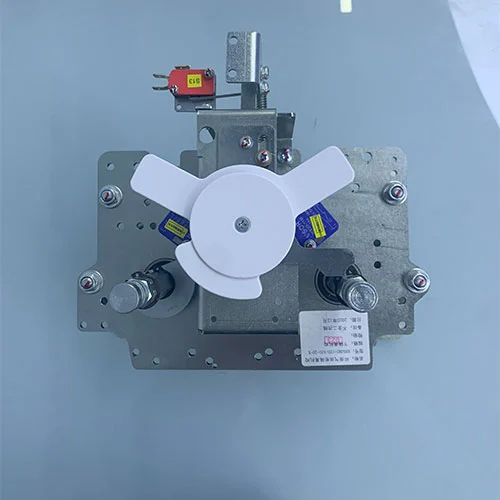

11KV RMU elektrisk afbryderafbryder Driftsmekanisme

Driftsmekanismen for 11KV RMU elektrisk afbryderafbryder er en kernekontrolenhed inde i mellemspændingsringhovedenheder. Det er ansvarligt for den præcise og hurtige drift af vakuumafbrydere og afbrydere, hvilket sikrer sikker kobling og beskyttelse af distributionsnetværk.

Både vakuumafbryderen og afbryderen er de vigtige kernekomponenter i mellemspændingsringhovedenhederne, deres betjeningsmekanismer bruges primært til at styre og betjene disse komponenter præcist og hurtigt for at beskytte mellemspændingsdistributionsnetværk. Mekanismerne designet til SF6-isoleret koblingsudstyr anvender typisk en dobbeltenergilagringsmetode for at sikre driftshastighed uafhængig af manuel input. En almindelig betjeningsmekanisme anvender en trækfjeder trukket "over-center" til at lagre energi til lukning, som ved frigivelse samtidig komprimerer et separat sæt fjedre for at forberede en efterfølgende åbningsoperation. Denne operation sikrer høj pålidelighed gennem indbyggede mekaniske låse, der forhindrer farlige sekvenser, såsom at lukke en afbryder på en jordingsklinge.

Model og mening

Vigtige fordele

1. Integreret design

Afbryder + afbrydermekanisme i ét system

2. Høj pålidelighed

Mekanisk levetid på mere end 10.000 cyklusser

3. Avanceret sikkerhedssystem

Fuld mekanisk sammenlåsning forhindrer fejlbetjening

4. Fleksibel betjening

Understøtter manuel + motor + fjernbetjening

5. Overholdelse af standarder

Opfylder fuldt ud GB / IEC krav

6. Gennemprøvet i rigtige projekter

Anvendes i vindmølleparker, transformerstationer, jernbanesystemer

Nogle hovedtyper af betjeningsmekanismer i RMU'er

Moderne RMU'er har masser af typer baseret på deres funktion og komponenterne eller komponenternes kombination i dem. Denne funktionelle klassifikation er almindeligvis repræsenteret af bogstavkoder som C, V og G . Hver type er en komplet, separat funktion for at imødekomme de unikke operationelle krav til dens respektive ringhovedenheder.

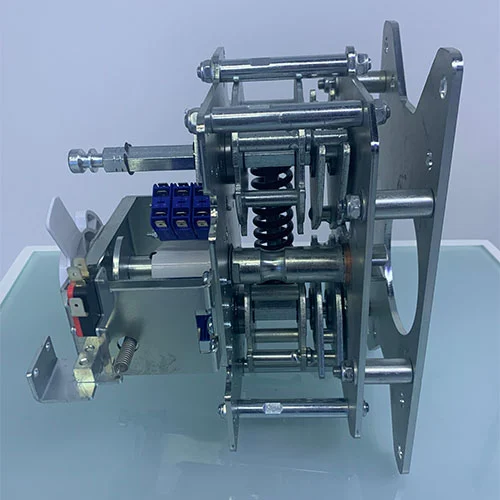

"C"-mekanisme (den indgående/udgående enhed):Hovedfunktionen af ​​en "C" type betjeningsmekanisme bruges til den indgående eller udgående linjeenhed. Den indgående linjeenhed er det punkt, hvor kablet fra den primære understation kommer ind i RMU'en. Denne enhed er i det væsentlige en belastningsafbryder. Dens primære funktion er at skifte belastningsstrømmen og, kritisk, at lave (tæt på) en fejl. C-type betjeningsmekanismen er robust og pålidelig til denne fejlskabende kapacitet. Dens betjening er typisk en tre-positionsfunktion (ON, OFF og EARTH på kabelsiden) med stærke mekaniske låse for at sikre sikker drift. Opladnings- og driftsprocedurerne for denne betjeningsmekanisme gælder for en "C"-mekanismes kontrol af belastningsafbryderen.

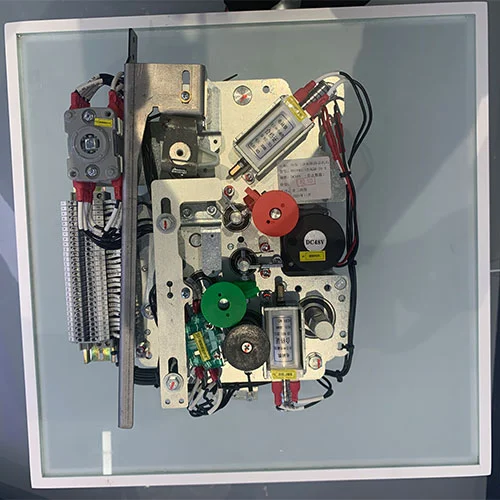

"V"-mekanisme (afbryderenheden):"V"-mekanismen er dedikeret til kredsløbsafbryderfunktionen, som oftest bruges til at beskytte en transformer ("T-off" eller sikringsswitch-funktionen). I modsætning til en simpel belastningsafbryder skal en afbryder både kunne lave og bryde fejlstrømme. Derfor er "V"-mekanismen en højenergi- og højhastighedsenhed. Det er næsten altid en fjederbetjent mekanisme, der lagrer energi til både lukning og udløsning, hvilket sikrer, at åbningshastigheden er uafhængig af operatøren. Dette giver den mulighed for pålideligt at afbryde høje kortslutningsstrømme. Mekanismen er også designet til at integrere med beskyttelsesrelæer og kan have automatisk genlukningsfunktioner. Denne V-type betjeningsmekanisme har en lang levetid på over 10.000 operationer.

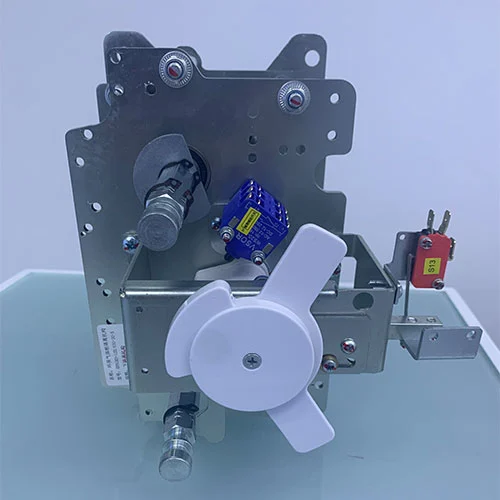

"G" Mechanism (The Earthing Switch/Disconnector):Den primære funktion af en "G"-type betjeningsmekanisme er at betjene jordingskontakten, som bruges til sikkerhed og isolering. Denne betjeningsmekanisme giver en synlig og verificerbar jordforbindelse på kabelsiden af ​​et kredsløb for sikker drift eller arbejderen, som følge heraf bruges "G"-typens betjeningsmekanisme ikke til at lave eller bryde belastningsstrøm generelt. Dens drift er strengt låst med den tilhørende "C" eller "V" mekanisme; "G"-mekanismen kan kun lukkes (jording af kredsløbet), når hovedafbryderen eller afbryderen er bekræftet i OFF-position. Denne aflåsning er en grundlæggende sikkerhedsfunktion for at forhindre katastrofale skader.

Driftsinstruktioner

Disse enheder kan betjenes manuelt under idriftsættelse eller vedligeholdelse, eller elektrisk under normal drift. Driftsprocessen indikeres typisk af mekaniske indikatorlys og hjælpekontakter. Følgende er betjeningsproceduren for 11kV RMU elektriske afbryderens betjeningsmekanisme.

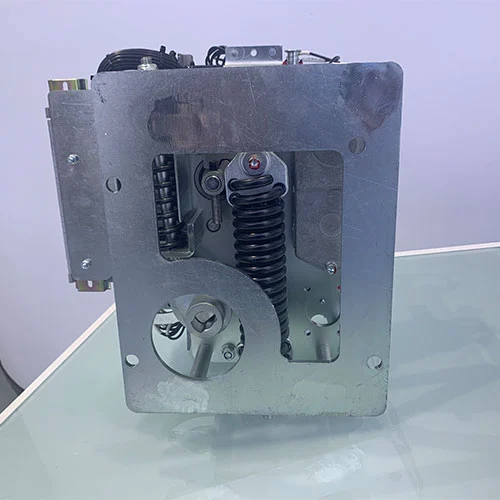

A. Lagring af energi (opladning)

Før enhver lukning skal mekanismen "oplades".

Manuel opladning

Installer en fast betjeningsmekanisme på ringhovedenheden, og indsæt derefter mekanismens dedikerede håndtag i betjeningsskaftet, som normalt er placeret i den nederste højre del af betjeningsmekanismen. Drej håndtaget med uret, indtil du hører en tydelig "klik"-lyd.

Manuel opladning

Installer en fast betjeningsmekanisme på ringhovedenheden, og indsæt derefter mekanismens håndtag i betjeningsskaftet, som normalt er placeret i den nederste højre del af betjeningsmekanismen. Drej håndtaget med uret, indtil du hører en tydelig "klik"-lyd. Denne lyd angiver, at betjeningsmekanismens lukkefjeder er blevet helt spændt og låst på plads. Indikatorlampen 'opladet' på betjeningsmekanismen indikerer, at opladningen er fuldført.

Elektrisk opladning

Hvis betjeningsmekanismen er udstyret med en motor, når betjeningsmekanismen er tændt, vil motoren automatisk oplade lukkefjederen. Motorkredsløbet er designet til at afbryde, når fjedrene er helt spændt, og efterlader mekanismen i en "klar-til-lukke"-tilstand.

B. Lukkedrift

Når mekanismen er opladet, kan afbryderen lukkes.

Manuel lukning

Dette formål vil blive lykkes ved at trykke på "I" eller den grønne knap. Denne handling vil frigive låselukkefjederen, hurtigt lukke afbryderkontakterne og fuldføre tilslutningen af ​​hovedkredsløbet. I mellemspændingsringens hovedenhed kan selve knappen antage et todelt design

selve knappen i mekanismen og den uafhængige afskærmede knap installeret på skabsdøren for at forbedre sikkerheden og give beskyttelse på beskyttelsesniveau.

Elektrisk lukning

Energigivende lukkeelektromagnet til fjernlukningskommando. Elektromagnetens stempel vil øjeblikkeligt frigive lukkelåsen, hvilket opnår samme effekt som en manuel knap. Efter lukning begynder betjeningsmekanismen automatisk at komprimere åbningsfjederen og forbereder den fremtidige udløsning af afbryderen.

C. Åbning betjening

Afbryd strømmen ved at afbryderen udløses.

Manuel åbning

Frigørelse af de forkomprimerede åbningsfjedre ved at trykke på "O" eller den røde knap udløser. De bevægelige kontakter vil blive adskilt af de lagrede energidrev, så vil lysbuen blive slukket, og kredsløbet vil blive isoleret hurtigt

Elektrisk åbning

Shunt-udløser (åbning) solenoiden aktiveres af et fjernudløse-signal. Denne magnetventil vil øjeblikkeligt udløse åbningslåsen, hvilket får afbryderen til at åbne med samme hastighed og pålidelighed som en manuel betjening.

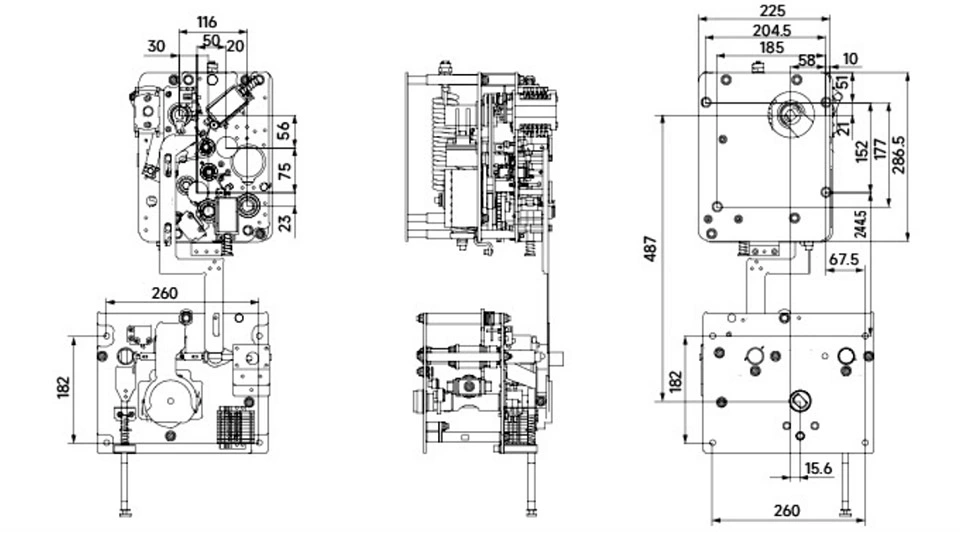

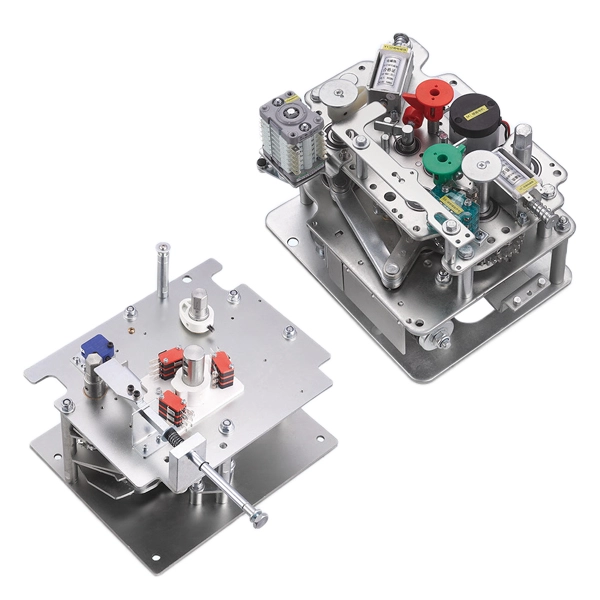

Udseende og dimensioner
