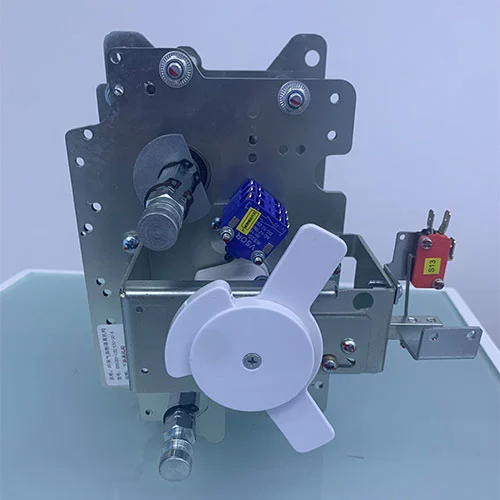

11KV MV koblingsudstyr afbryder isolationsmekanisme

The 11KV MV Switchgear Circuit Breaker Isolation Mechanisms are essential for the operational safety and reliability of medium-voltage switchgear, particularly Ring Main Units (RMUs). RMUs are compact, metal-enclosed switchgear devices widely used in power distribution networks to provide reliable switching, protection, and isolation.

Inde i disse koblingsanlæg fungerer to mekanismer sammen, men tjener forskellige formål:

Circuit Breaker Driftsmekanisme - afbryder aktivt belastning og fejlstrømme.

Isolationsmekanisme - sikrer passivt personalesikkerhed ved at give synlig og pålidelig elektrisk isolering.

Den sammenlåste funktion mellem disse mekanismer garanterer både udstyrsbeskyttelse og menneskelig sikkerhed, hvilket gør dem uundværlige i industri- og forsyningsapplikationer.

Produkt model

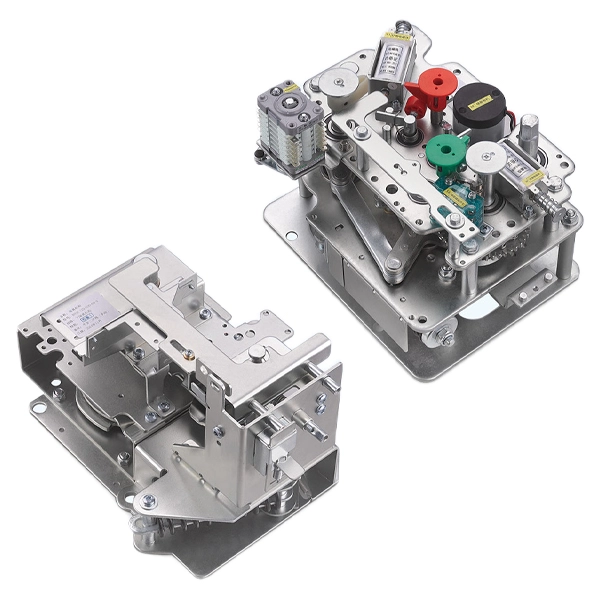

Komponenter af betjeningsmekanismen

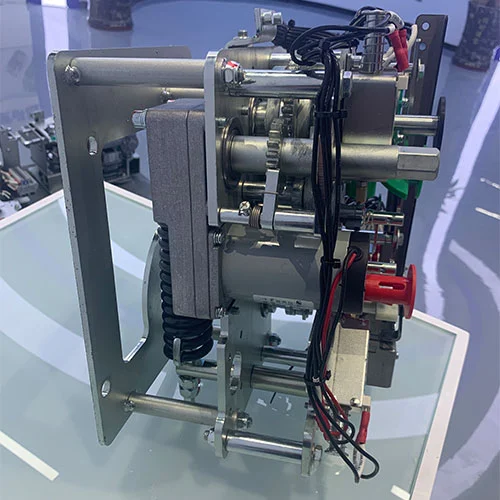

The 11KV MV Switchgear Circuit Breaker Isolation Mechanism is a critical component used in medium-voltage (MV) ring main units (RMUs) and eco-friendly switchgear systems. It integrates both circuit breaker operating mechanisms and isolating mechanisms, ensuring reliable power control, fault protection, and safe maintenance operations.

Hvad er en effektafbryderdriftsmekanisme?

The Circuit Breaker Operating Mechanism is usually used for controlling the main circuit breaker in the medium-voltage RMUs or eco-friendly switchgear. The operation mechanism primary function is to facilitate the opening and closing of the breaker contacts (often vacuum interrupters) to handle load currents and, critically, to interrupt fault currents (short circuits).

Funktionalitet

Det skal være i stand til at lave, bære og bryde strømme under normale og unormale forhold. Når der opstår en fejl, skal denne vakuumafbryder-driftsmekanisme fungere for at fjerne fejlen og beskytte downstream-udstyr på millisekunder.

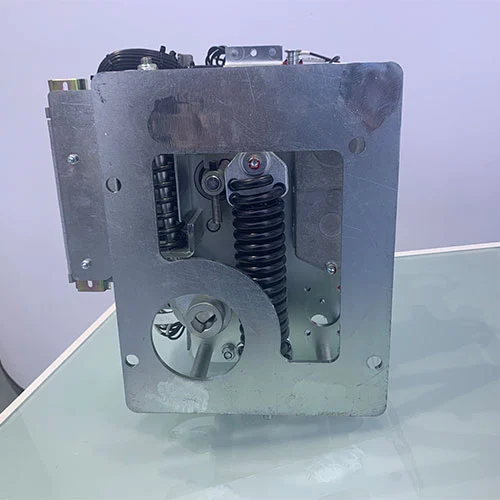

Energiopbevaring

Forskellen med en simpel manuel kontakt er, at vakuumafbryderen er afhængig af lagret energi for at opnå den højhastighedsbevægelse, der kræves til lysbueafbrydelse. Denne mekanisme energilagring opnås normalt fra fjederladede mekanismer (som kan oplades manuelt eller med en lille motor) eller magnetiske aktuatorer. Energien lagres langsomt over flere sekunder, men frigives øjeblikkeligt, når mekanismen får kommandoen.

Komponenter

En typisk mekanisme omfatter lukkefjedre, åbningsfjedre, en lademotor, udløsnings- og lukkesolenoider og en kompleks forbindelse af knaster og aksler. Den er designet til tusindvis af operationer i løbet af dens levetid.

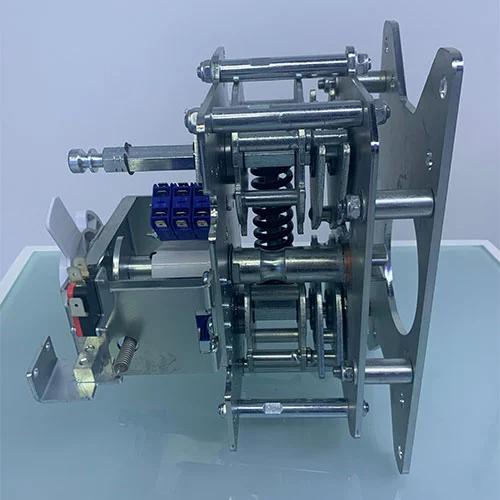

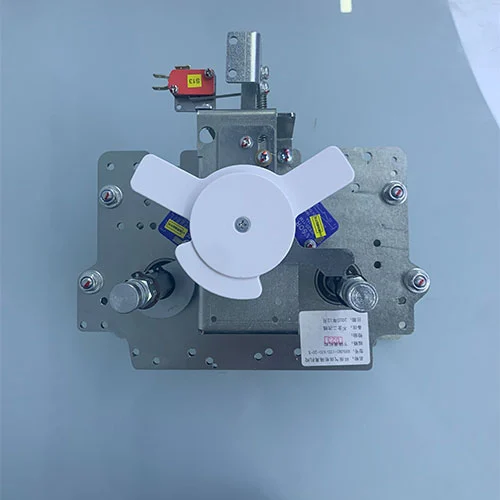

Hvad er en isolerende mekanisme?

Isoleringsmekanismen styrer driften af ​​afbryderen (isolatoren) og den integrerede jordingskontakt. I modsætning til en afbryder, er dens formål ikke at afbryde strømmen, men at give en sikker arbejdstilstand for vedligeholdelsespersonale.

Funktionalitet

Dens primære opgave er at skabe en synlig og pålidelig galvanisk isolation mellem et afbrudt kredsløb og den strømførende strømkilde. Afbryderens betjeningsmekanisme i mellemspændings-RMU'er eller miljøvenlige koblingsanlæg integrerer generelt også jordafbryder, som forbinder det isolerede kredsløb til jorden. Dette trin aflader enhver indespærret kapacitiv ladning og beskytter mod utilsigtet tilbageføring fra andre kilder.

Operation

Disse betjeningsmekanismer for isolationsafbrydere betjenes manuelt og elektrisk af et eksternt håndtag indsat i koblingsudstyrets frontpanel. Håndtaget drejer betjeningsaksler, der er forbundet med et system af håndtag og knaster, som flytter isolatorkontakterne.

Nøgle sikkerhedsfunktion

Isoleringsmekanismen fungerer ved en relativt langsom, manuel hastighed eller direkte elektrisk og har ingen lysbueslukkerevne. Derfor er det strengt forbudt at åbne, når enheden er opladet. Den er afhængig af det omgivende mediums isolerende egenskaber (luft eller SF6-gas) for at opretholde isolationen, når den er åben.

Hovedforskelle mellem de to mekanismer

Funktionsprincip for kombinationen af ​​disse to betjeningsmekanismer: Sammenlåsning for sikkerhed

Sikker drift af en ringhovedenhed (RMU) er afhængig af en streng mekanisk aflåsning mellem afbrydermekanismen og isolationsmekanismen. Vores 11kV MV koblingsudstyrs isolationsmekanisme skal udføres strengt i henhold til en forudbestemt sekvens og i overensstemmelse med grundlæggende elektriske sikkerhedsregler.

Følgende workflow for vedligeholdelse af strømafbrydelser viser deres synergi:

Åbn afbryderen

when the operator sends a trip command, the circuit breaker operation mechanism will release the stored spring energy, and will open the circuit breaker contacts, then the load current will be interrupted safely. Kredsløbet er afbrudt, men endnu ikke sikkert i øjeblikket, fordi der stadig eksisterer en solid elektrisk forbindelse til forsyningen.

Åbn isolatoren

Nu udløser låsesystemet den mekaniske lås på isoleringsmekanismen efter at have registreret, at afbryderen er åben. Operatøren indsætter håndtaget og drejer akslen for at åbne isolatoren. Denne handling vil skabe en fysisk luftspalte mellem strømførende samleskinne og nedstrømskredsløbet, dette vil etablere synlig isolation.

Luk jordkontakten

Operatøren bruger derefter den samme (eller en separat) grænseflade til at aktivere jordingskontakten via dens dedikerede mekanisme. Dette forbinder nedstrømsdelen af ​​kredsløbet direkte til jordpotentialet, hvilket sikrer, at enhver resterende ladning aflades sikkert.

Endelig sikker tilstand

Afbryderen er åben, isolatoren er åben, og jordafbryderen er lukket. De mekaniske aflåsninger sikrer, at skabslågen ikke kan åbnes, medmindre jordingskontakten bekræftes lukket. Tværtimod vil dette sammenkoblede system fysisk forhindre afbryderen i at lukke, medmindre isolationsafbryderen er helt lukket, og jordingskontakten er i åben tilstand. Dette danner en ubrydelig sikkerhedskæde.

Afbrydermekanismen fungerer som en aktiv beskytter, der styrer energien fra elnettet. Isoleringsmekanismen fungerer som en passiv sikkerhedslås, der sikrer ledelsespersonalets sikkerhed. De vil sammen danne et omfattende system, hvor højhastighedsbeskyttelse er afbalanceret med absolut, mekanisk påtvunget sikkerhed.

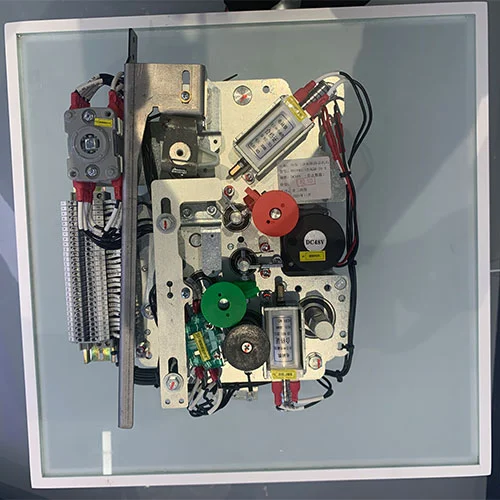

Betjeningsvejledning

Opladning:Før nogen lukkehandling kan finde sted, skal mekanismen først oplades for at lagre den nødvendige energi. For manuel opladning skal du indsætte det dedikerede håndtag på betjeningsskaftet, der er placeret i nederste højre side af mekanismen, og dreje det med uret. Fortsæt med at dreje, indtil der høres et tydeligt "klik", som signalerer, at opladningen er afsluttet; i dette øjeblik vil ladeindikatorakslen have aktiveret mikroswitchen til sin helt lukkede position. Til elektrisk opladning skal du blot sætte strøm til mekanismen, og motoren vil automatisk køre for at lagre energi. Når batteriet er fuldt opladet, vil motorkredsløbet blive afbrudt, mens den mekaniske enhed forbliver i standbytilstand, og den lagrede energi vil blive bevaret, indtil nedlukningskommandoen modtages. Før du stoler på elektrisk opladning, er det nødvendigt at sikre, at alle hjælpeledninger er tilsluttet korrekt.

Lukkehandling:Når mekanismen er opladet, kan afbryderen lukkes for at fuldføre hovedkredsløbet. For at lukke manuelt skal du trykke hårdt på den grønne knap; denne handling frigiver øjeblikkeligt den lagrede lukkeenergi, hvilket tillader mekanismen at drive afbryderkontakterne sammen. Til elektrisk drift er det nødvendigt at tænde for strømmen for at aktivere og lukke den elektromagnetiske spole, som straks vil udløse handlingen og frigive den mekaniske lås.Den lagrede energi aflades derefter og lukker hovedkontakterne. Det er vigtigt at bemærke, at under denne proces spændes åbningsfjedrene samtidigt som forberedelse til en fremtidig tur. Selvom mekanismen straks kan begynde at genoplades, vil den interne låselogik forhindre eventuelle efterfølgende lukkeinstruktioner i at blive udført, indtil strømafbryderen åbnes igen.

Åbningsoperation:For at afbryde kredsløbet og afbryde afbryderen skal åbningsmekanismen udløses. For manuel udløsning trykkes den røde knap fast, som udløser låsene, der holder åbningsfjedrene. Den energi, der er lagret i disse fjedre, frigives øjeblikkeligt, hvilket driver enheden til at adskille hovedkontakterne. Til elektriske udløsningsoperationer kan shunttripping-elektromagneten tændes og aktiveres via beskyttelsesrelæer eller fjernkommandoer; Elektromagneten aktiveres straks, frigør fjederlåsen og tvinger kontakterne til at adskilles. Denne operation kan sikkert afbryde strømmen og genoprette afbryderen til åben position, forberedelse til næste opladning og lukning.

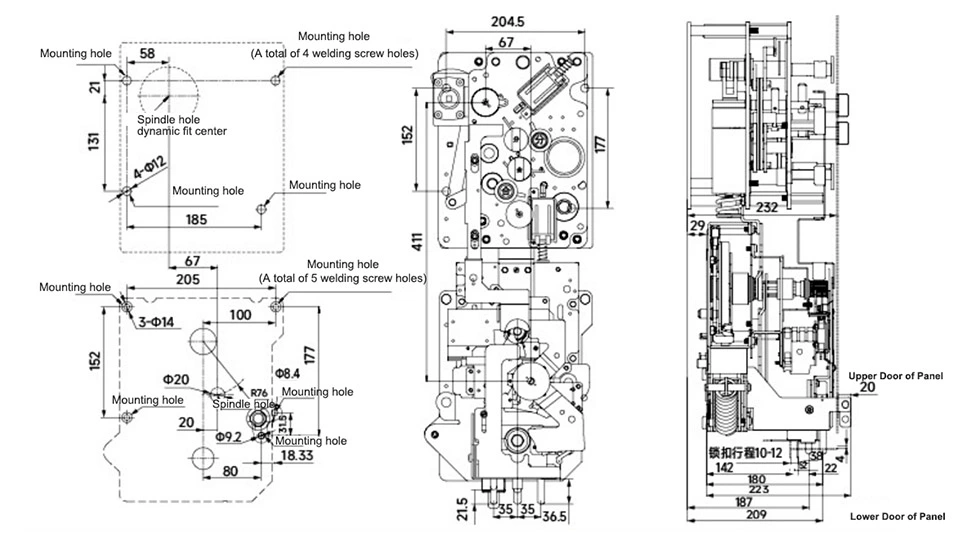

Udseende og dimensioner

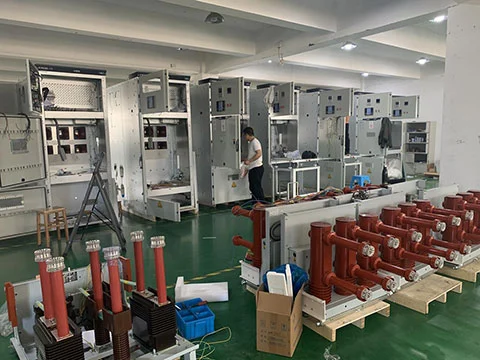

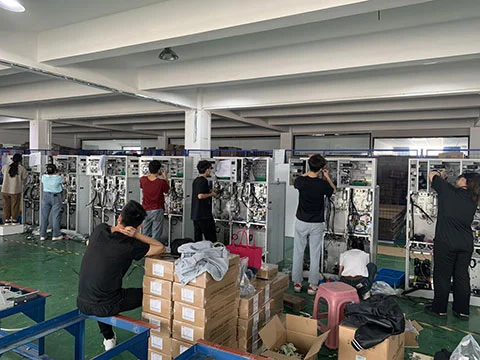

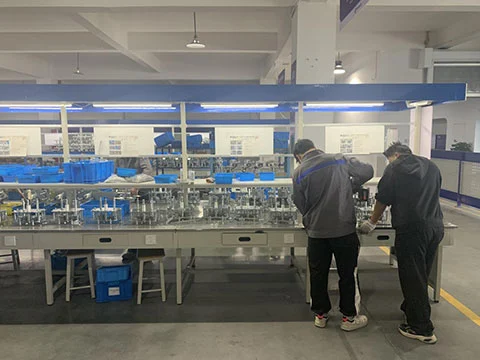

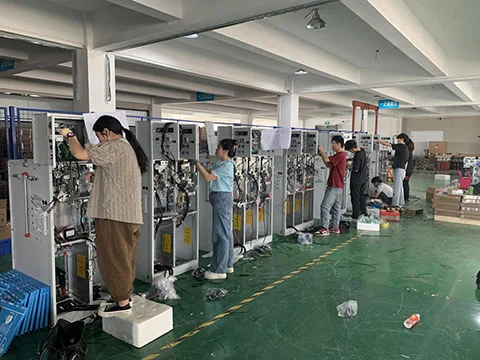

Vores fabrik
