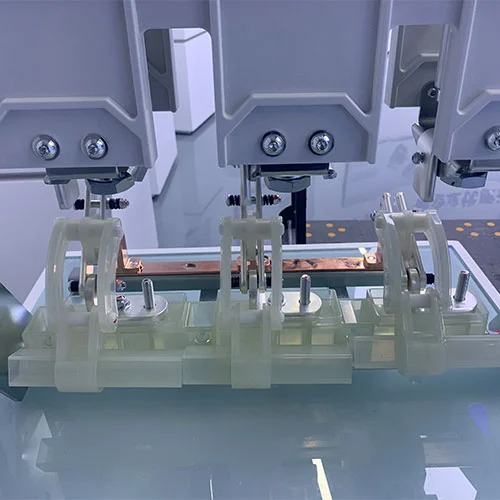

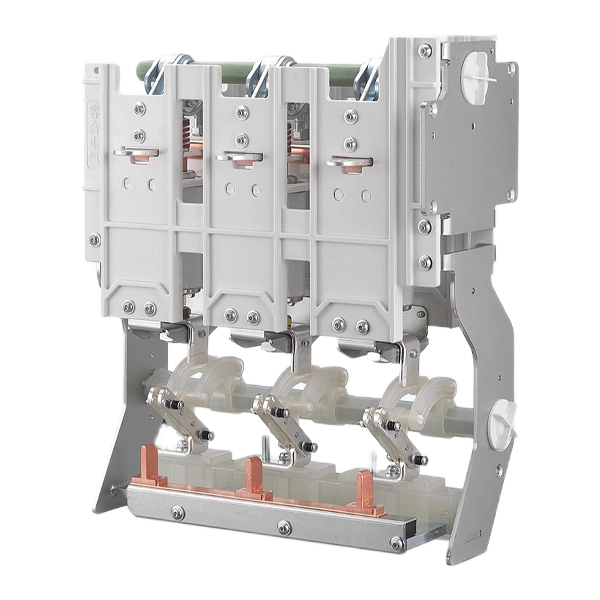

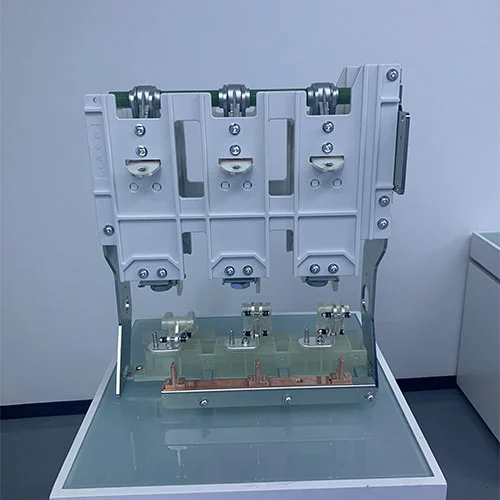

11KV MV-paneler Vakuumstrømafbryder isoleringsafbryder

Pålidelighed og bæredygtighed er det vigtigste for mellemspændings miljøvenlige ringhovedenheder og koblingsanlæg i moderne strømdistributionssystemer. De fleste af kredsløbsafbryderfejl er forbundet med deres betjeningsmekanismer, dette indikerer vigtigheden af ​​robust og pålidelighed for betjeningsmekanismen. Uanset den manuelle type eller elektriske type, er disse 11KV MV-paneler Vakuum Circuit Breaker Isolation Switches "musklen", der driver afbryderenheden. Vakuumafbryderne og afbryderafbryderne kan sikre omfattende beskyttelse og kontrol i elnettet. Vakuumafbryderen fungerer som en automatisk reaktion på fejl, mens afbryderen fungerer som et manuelt kontrolpunkt, hvilken kombination kan sikre, at et kredsløb er sikkert at arbejde på. Disse to komponenter i de miljøvenlige RMU'er er nøglen til at opretholde en robust elektrisk infrastruktur.

Produkt model

Vakuum afbryder

En vakuumafbryder (VCB) er en elektrisk komponent i koblingsudstyret eller ringhovedenheden i strømfordelingssystemet, som afbryder strømstrømmen ved hjælp af et vakuum som lysbueslukningsmedium. Vakuumafbryderne i modsætning til afbrydere, der er afhængige af olie eller gas (som SF₆), rummer en VCB sine faste og bevægelige kontakter i en forseglet vakuumafbryder.

Når der opstår en fejl, adskilles kontakterne og skaber en elektrisk lysbue. På grund af det omgivende miljø er et vakuum, er der ingen gasser til at ionisere og opretholde lysbuen. Lysbuen slukkes hurtigt, da metaldampen fra kontakterne kondenserer, hvilket genopretter den dielektriske styrke næsten øjeblikkeligt. Denne proces er meget effektiv, hurtig og miljøvenlig. VCB'er bruges overvejende i mellemspændingsapplikationer (3kV til 40,5kV), og de har fordelene ved lang levetid, lav vedligeholdelse og evne til at håndtere hyppige koblingsoperationer.

Afbryderkontakt

En afbryder er en kernekomponent i den miljøvenlige RMU, som har to hovedfunktioner. For det første kan denne switch sikkert lave, bære og bryde den normale belastningsstrøm i et kredsløb. For det andet, i åben position, giver denne isolationsafbryder en specificeret grad af isolation, hvilket skaber et synligt og sikkert frakoblingspunkt for vedligeholdelse eller fejlfinding.

Selvom den kan håndtere normale driftsstrømme, er en afbryderafbryder ikke designet til at afbryde høje fejlstrømme (som kortslutninger). Den skal være i stand til at modstå disse høje strømme i en kort periode, men er afhængig af en opstrøms sikring eller afbryder for rent faktisk at afhjælpe fejlen. De er essentielle til sektionsopdeling af kabler, koblingstransformatorer og isolerende ringnetværksenheder og kan enten være luftisolerede eller gasisolerede (SF₆ eller SF₆-fri) for et kompakt fodaftryk.

Nøgleforskelle mellem en vakuumafbryder og en afbryder

Mens begge skifter enheder, er deres primære funktioner forskellige:

Tekniske parametre for vakuumafbryderen med afbryder

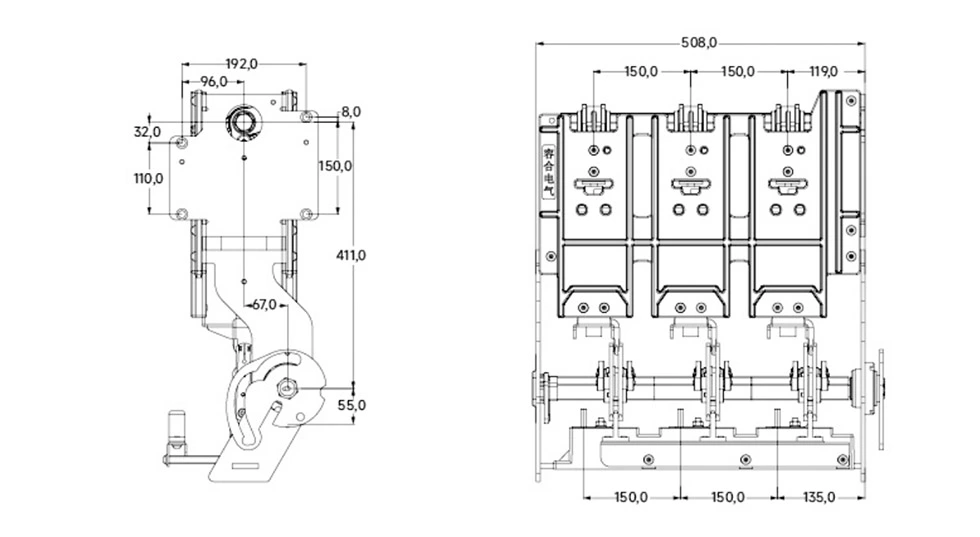

Udseende og dimension

FAQ

1. Hvorfor bruges et vakuum til at slukke lysbuen i en VCB?

Et vakuum er et utrolig effektivt lysbuedæmpende medium, fordi det næsten ikke har nogen partikler at ionisere. Når kontaktpunktet for vakuumafbryderen adskilles, vil lysbuen blive dannet af metaldamp. I et vakuummiljø vil denne damp hurtigt kondensere på kontaktfladen, ionisere kontaktgabet og forhindre lysbuen i at genantændes. Denne proces kan afsluttes inden for millisekunder.

2. Kan en afbryder bruges som en selvstændig beskyttelsesenhed?

Nej. En afbryderkontakt er en koblings- og isoleringsenhed, ikke en beskyttelsesenhed. Den kan ikke afbryde kortslutningsstrømme. For fuldstændig beskyttelse skal den bruges i serie med en fejlstrømsafbryder, såsom et sæt sikringer (der danner en afbryder-sikringskombination) eller med en afbryder.

3. Hvordan påvirker 11KV MV-panelets vakuumafbryder isolationsafbryder kontrollen og beskytter en afbryder eller afbryder?

Betjeningsmekanismen for vakuumafbryderen eller afbryderafbryderen lagrer og frigiver den nødvendige energi til at åbne og lukke afbryderkontakterne. som er den mest fejludsatte del af en omskifter på koblingsudstyret. En pålidelig betjeningsmekanisme, såsom den fjederbetjente mekanisme beskrevet for RHV-12D/630-20, sikrer ensartede åbnings- og lukkehastigheder og kræfter, som er meget vigtige for sikkert at afbryde fejl og opnå lang mekanisk levetid (over 10.000 operationer).

4. Hvad er de vigtigste fordele ved at bruge en VCB frem for en SF₆-afbryder?

Den primære fordel er miljøvenlig. SF₆-gas er en potent drivhusgas, som ikke er befordrende for miljøbeskyttelsen. VCB'er bruger et vakuum som lysbueslukningsmiddel, hvilket er miljømæssigt uskadeligt. Derudover kræver VCB'er generelt mindre vedligeholdelse og har en enklere konstruktion, da de ikke har brug for systemer til at styre gastryk eller nedbrydning.

5. Hvordan fungerer en VCB og en afbryder sammen i en typisk applikation?

Overvej en industriel eldistributionsordning. En VCB på den indgående feeder beskytter hele installationen mod fejl. For en specifik stor motor kan en afbryder være installeret lokalt. Under normale forhold bruger operatøren afbryderen til at starte og stoppe motoren. Hvis der opstår en fejl i mellemspændingskoblingsudstyret eller det miljøvenlige RMU i strømdistributionssystemet, vil opstrøms VCB'en udløses for at afhjælpe fejlen. Når fejlen er løst, kan operatøren sikkert åbne den lokale afbryder for at give et synligt isolationspunkt, før der udføres vedligeholdelse på den elektriske enhed.
