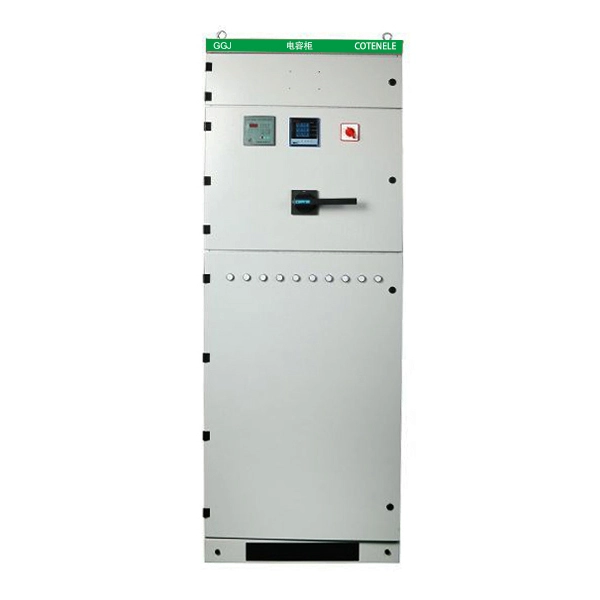

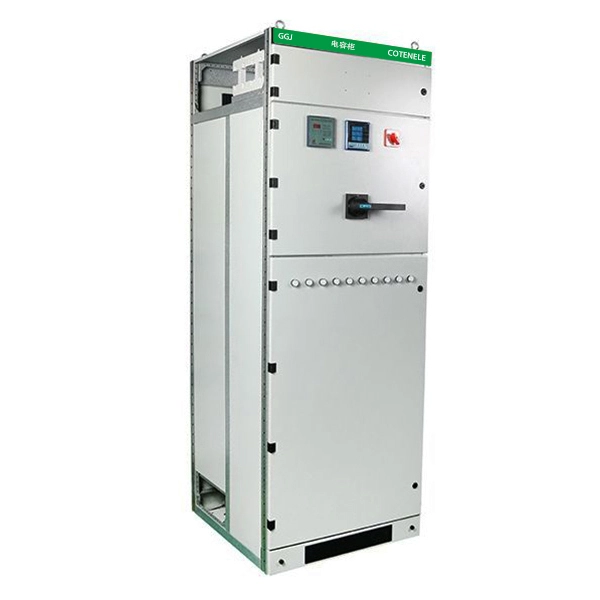

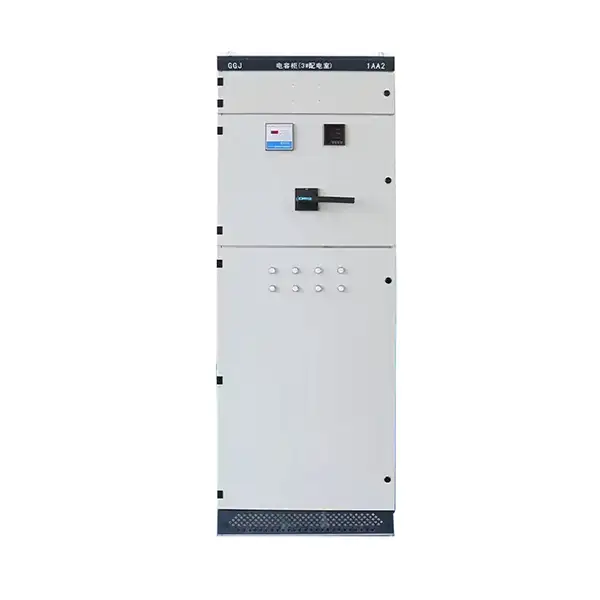

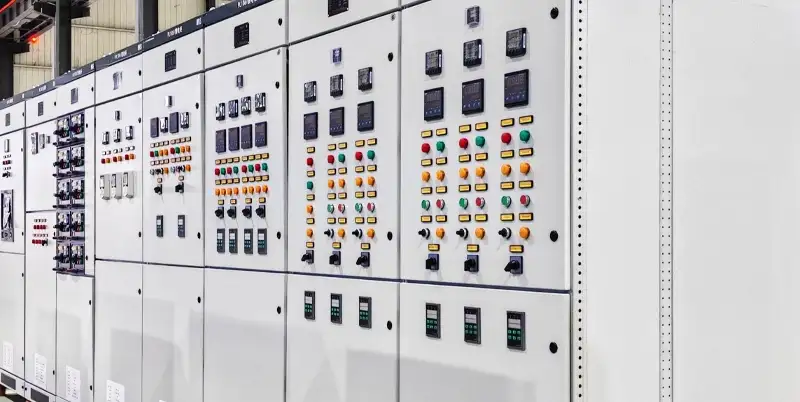

GGJ automatisk reaktiv effektkompensationsenhed LV Panel

GGJ Automatic Reactive Power Compensation Device LV Panel er en intelligent strømfordelingsenhed fremstillet af Cotenele. Dette lavspændingskoblingsudstyr forbedrer effektfaktoren i 380V lavspændingsnet ved automatisk at skifte kondensatorer.

Dens mikrocomputer-controller sporer reaktiv effekt i realtid og opnår stabil kompensation over 0,95, med en responstid så hurtigt som 20 ms. Kabinettet har flere beskyttelsesfunktioner og understøtter kommunikation til strømovervågning.

Dette lavspændings-elskab er meget udbredt i industrianlæg, bygninger og kommunale anlæg og er velegnet til transformere fra 130 til 600 kVA.

GGJ Automatic Reactive Power Compensation Device overholder nationale og internationale standarder, herunder GB/T 15576, GB 7251.1 og IEC 60439-1, hvilket sikrer sikkerhed og pålidelighed som en moderne energibesparende løsning.

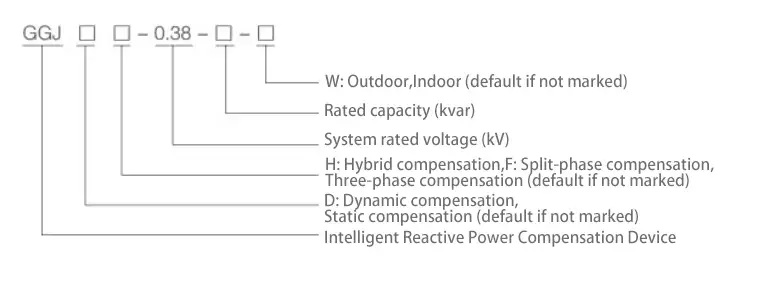

Model og betydninger

Vigtigste tekniske parametre

Produktegenskaber

• Vedtager en intelligent controller til kontrol, med komplette funktioner og pålidelig ydeevne. Kompensationstilstanden er automatisk og kan hæve effektfaktoren til over 0,9.

• Realtidsvisning af neteffektfaktor:

• Forsinket (0,00-0,99)

• Førende (0,00-0,99)

• Giver flere beskyttelsesfunktioner, herunder overspænding, overharmonisk, overkompensation, systemfejl, fasetab og overbelastningsbeskyttelse.

• Husker indstillede parametre; parametre går ikke tabt under en strømafbrydelse. Når nettet vender tilbage til det normale, genoptager enheden automatisk driften uden manuel indgriben.

• I stand til split-fase kompensation eller hybrid kompensation baseret på nettets belastningsbalancetilstand.

• Stærk anti-interferens evne; kan modstå interferensimpulser med en amplitude på 2000V direkte fra nettet, hvilket overstiger nationale professionelle standarder.

Valgfri strømdistributionsnetværksovervågningsfunktion

• Realtidsmåling og timeregistrering af trefaset spænding, strøm, frekvens, aktiv effekt, reaktiv effekt, effektfaktor, aktiv energi og reaktiv energi på lavspændingssiden af ​​transformeren.

• Total harmonisk forvrængning (THD) af spænding og strøm, samt individuelle harmoniske indhold fra 2. til 25. orden.

• Udstyret med RS-232 og RS-485 interfaces, der understøtter dataaflæsning via PDA, samt fjernkommunikation til trådløs måleraflæsning, enhedstest, parameterindstilling og genfinding af realtidsdata og registrerede data.

• Dataanalysefunktioner omfatter driftsbelastningsanalyse, statistiske forespørgsler, omfattende evaluering af strømforsyningskvalitet, beregning af spændingskvalifikationshastighed, strømforsyningsbelastningshastighed, pålidelighedshastighed og maksimal belastningshastighed, samt forespørgsler om effektfaktor, aktiv effekt og reaktiv effekt efter tidsperiode. Systemet kan også generere kurver for fasespænding, strøm og effektfaktor og udskrive omfattende analyser og statistiske rapporter.

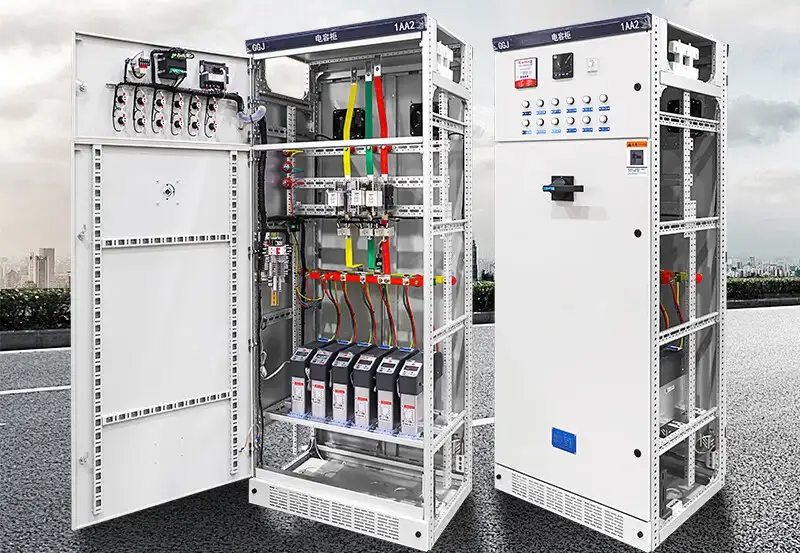

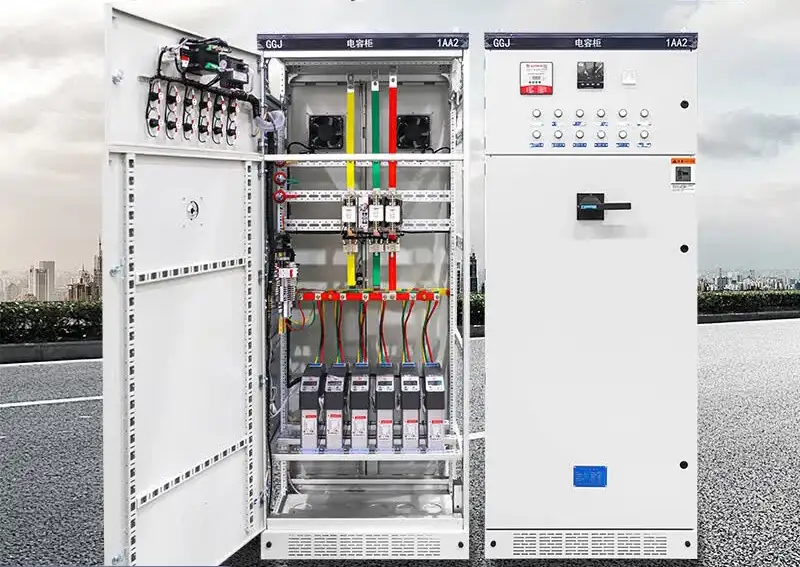

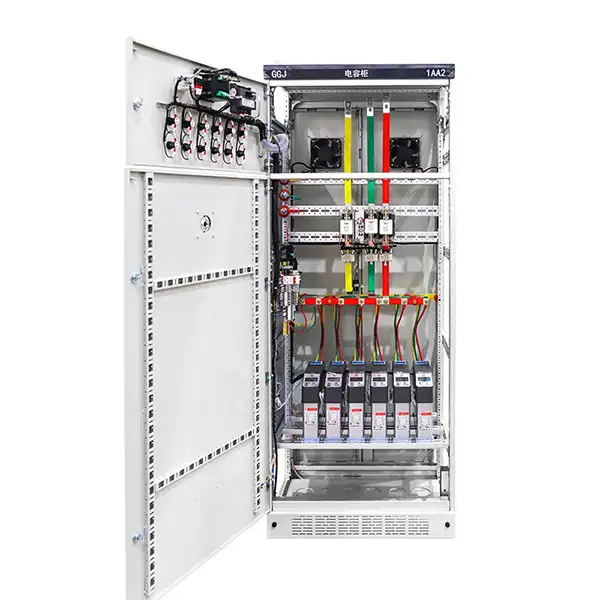

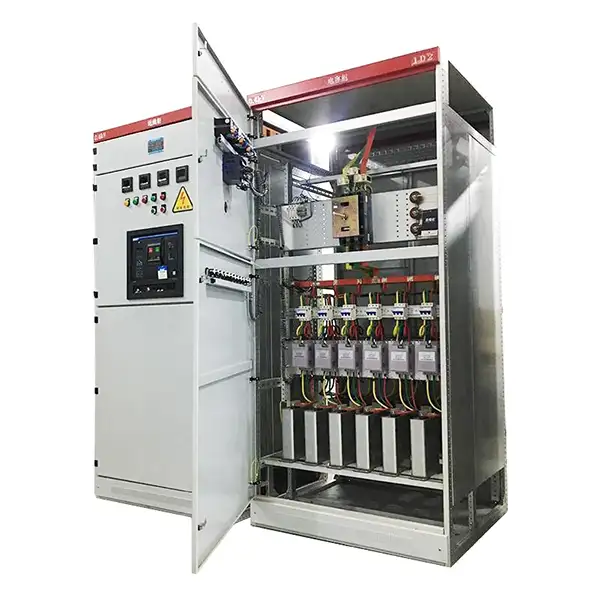

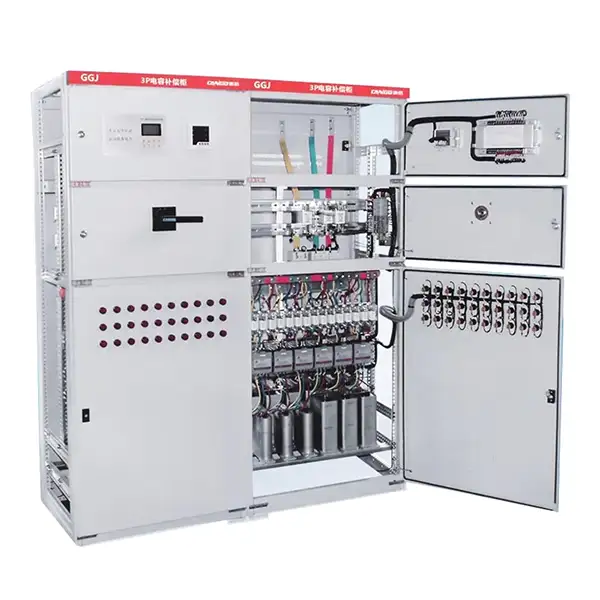

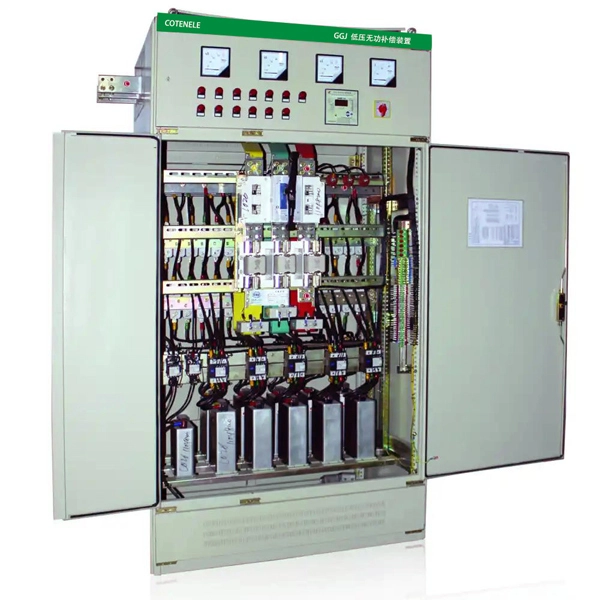

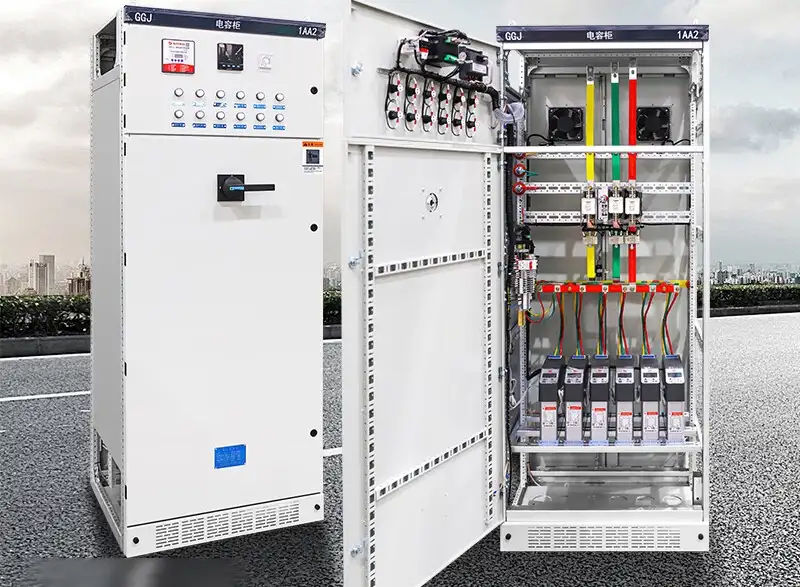

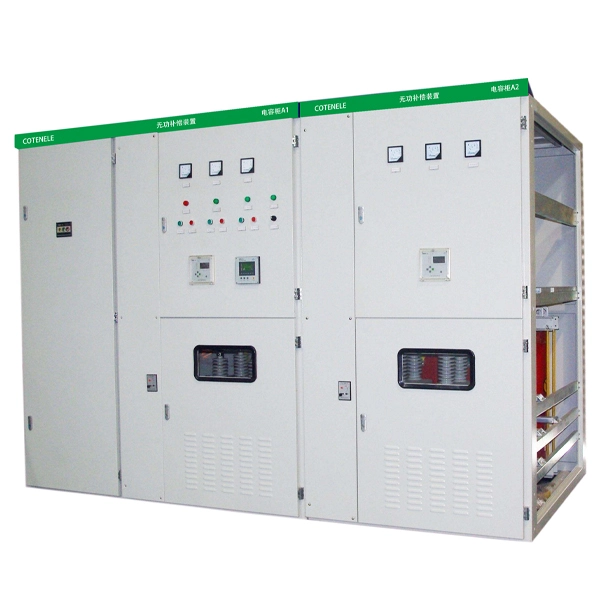

Produktstrukturer og hovedkomponenter

GGJ Automatic Reactive Power Compensation Device LV Panel er lavet af koldvalset stålplade af høj kvalitet med en lukket struktur og anti-korrosionsspraybelægning. Dens kernekomponenter omfatter:

Intelligent reaktiv effektcontroller:Denne komponent er "hjernen" i kompensationsenheden, der overvåger reaktiv effekt og effektfaktor i realtid og udsender skiftekommandoer.

Strømkondensatorer:kernekompensationselementer, der genererer reaktiv effekt. Moderne designs bruger hovedsageligt tør-type selvhelbredende kondensatorer, som udkonkurrerer traditionelle oliefyldte typer.

Skift enheder:udføre controller-kommandoer for at skifte kondensatorer ind/ud.

Almindelige typer:kondensatorkontaktorer og tyristor hurtige kontakter uden omskiftning.

Afbryd kontakt/sikringer:give hovedstrøm til/fra og kortslutningsbeskyttelse.

Termisk overbelastningsrelæ:giver overbelastningsbeskyttelse til kondensatorer.

Display instrumenter:panel inkluderer normalt effektfaktormåler, amperemeter, voltmeter til overvågning i realtid.

Arbejdsprincip

Controlleren inde i kabinettet overvåger kontinuerligt nettets spændings- og strømsignaler og beregner reaktiv effekt og effektfaktor i realtid.

Når effektfaktoren falder under en forudindstillet målværdi (for eksempel 0,95), skifter controlleren automatisk en eller flere kondensatorbanker gennem omskiftningsenhederne.

Fordi kondensatorstrømmen leder spændingen, udligner den kapacitive reaktive strøm den forsinkende reaktive strøm af induktive belastninger, hvorved neteffektfaktoren hæves til målværdien og opnår lokal reaktiv effektbalance.

Denne automatiske kontrolproces med lukket sløjfe sikrer, at GGJ-kabinettet nøjagtigt sporer belastningsændringer, samtidig med at både over- og underkompensation undgås, hvilket holder nettet i en effektiv driftstilstand.

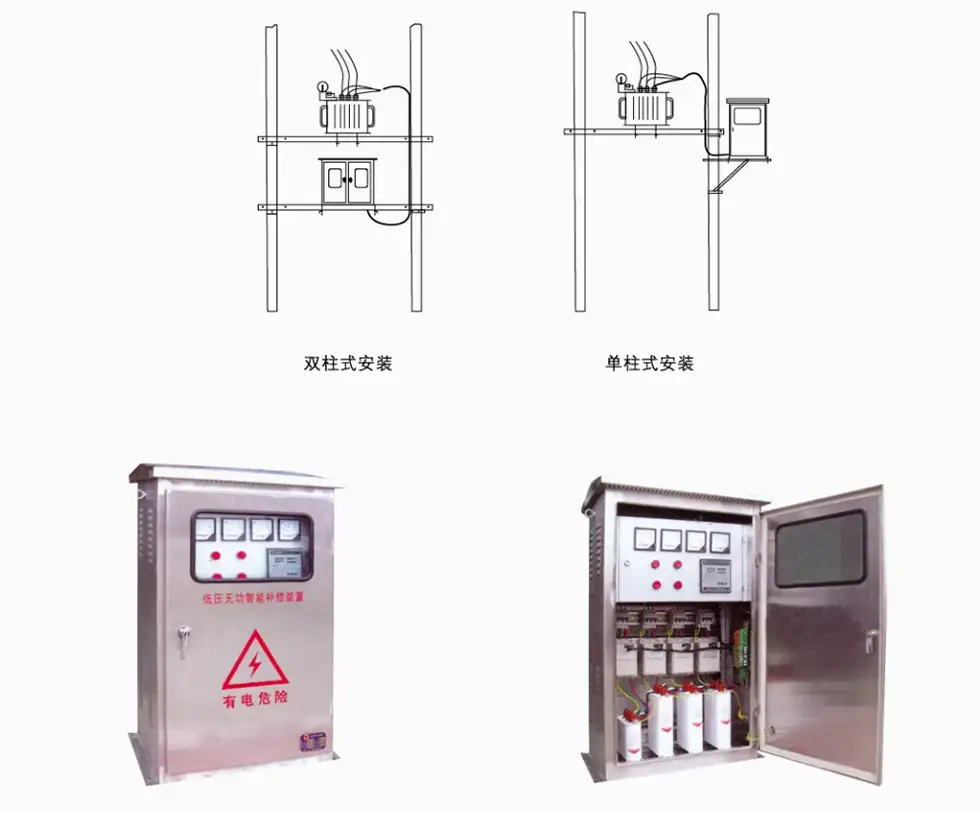

Udendørs stangmonteret installationsmetode

Vores værksted

Produkter viser
