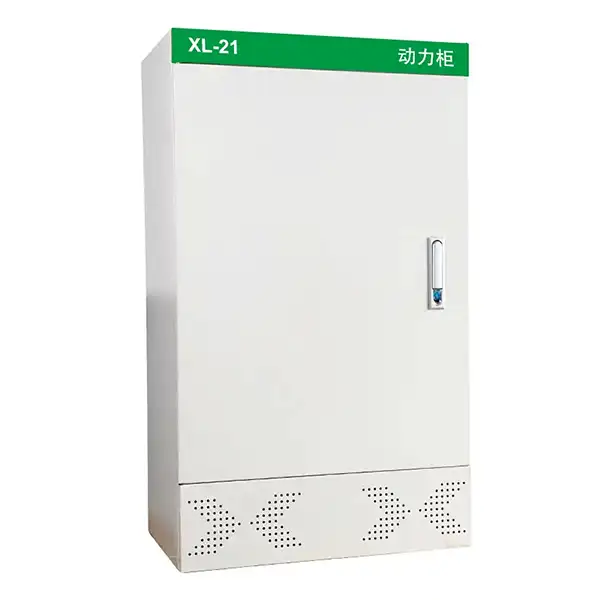

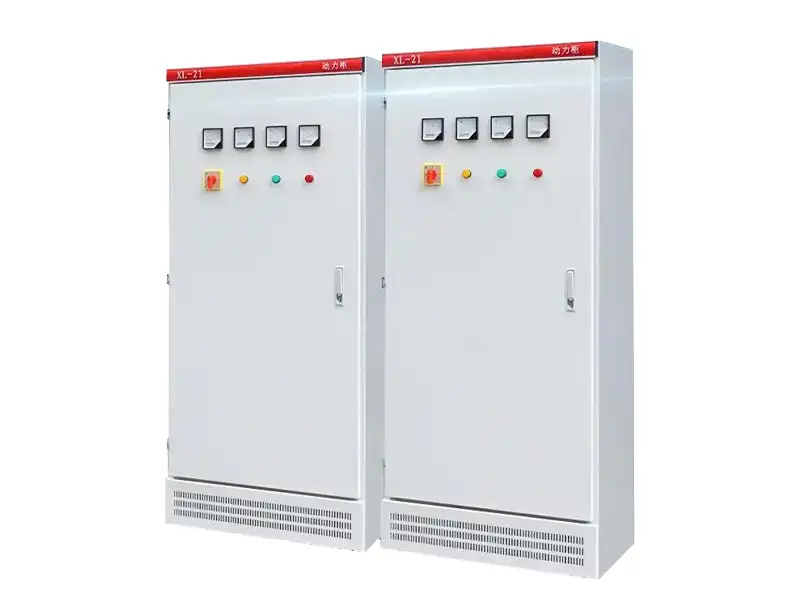

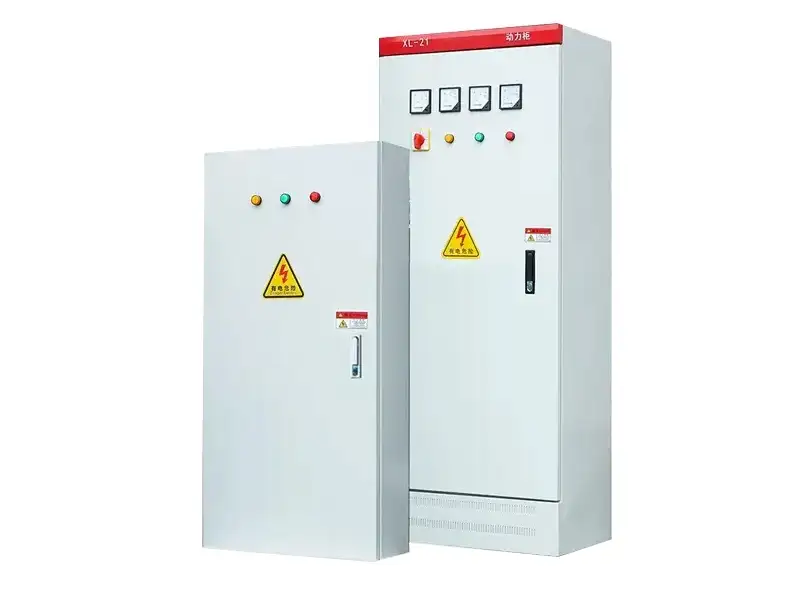

XL-21 Lavspændingsmotorkontrolcenter LV-koblingsudstyr

Cotenele er en producent af XL-21 lavspændingsmotorkontrolcenter LV-koblingsudstyr, XL-21 lavspændingskoblingsudstyr er et af de tidligste og mest udbredte strømfordelingsanlæg i Kina. Dens hovedformål er at distribuere elektrisk energi til slutbrugsudstyr inden for strømsystemer, der opererer ved en frekvens på 50Hz og nominelle spændinger på 380V (eller 400V/500V/660V), samtidig med at det giver udstyrskontrol og kredsløbsbeskyttelse. Den er kompatibel med forskellige jordingssystemer, herunder trefasede treledere, trefasede fireledere og trefasede femledere (f.eks. TN-C, TT).

XL-21 lavspændingsanlæg har fordelene ved pålidelig kvalitet, fleksibel installation og nem vedligeholdelse og overholder relevante nationale og internationale standarder såsom GB/T 7251, IEC 60439, CCC osv. Cotenele har bestået ISO9001 kvalitetsstyringscertificeringen.

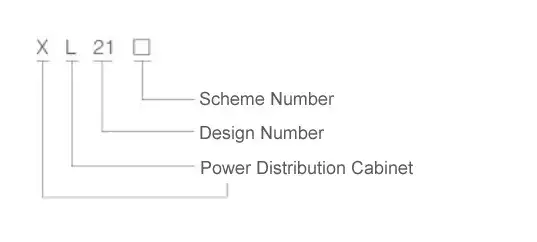

Model og betydninger

Vigtigste tekniske parametre

Hvad er produktstrukturegenskaberne for XL-21 koblingsanlæg?

1. Indkapsling:XL-21 lavspændingsafbryderskal tilpasser sig fuldt lukket design, Dette design kan tilbyde effektiv beskyttelse mod støv og udvendige genstande. Standard beskyttelsesgrad er IP30, med højere grad tilgængelig efter anmodning. Lavspændingen har to konstruktionstyper: samlingstype (høj alsidighed) og svejset type (høj styrke).

2. Installation og vedligeholdelse:XL-21 lavspændingsmotorkontrolcenter LV koblingsudstyr er designet til vægmontering og vedligeholdelse på forsiden, hvilket sparer plads. Når døren er åben, er alle indvendige komponenter helt fritlagte, hvilket gør dens rutinemæssige vedligeholdelse meget bekvem.

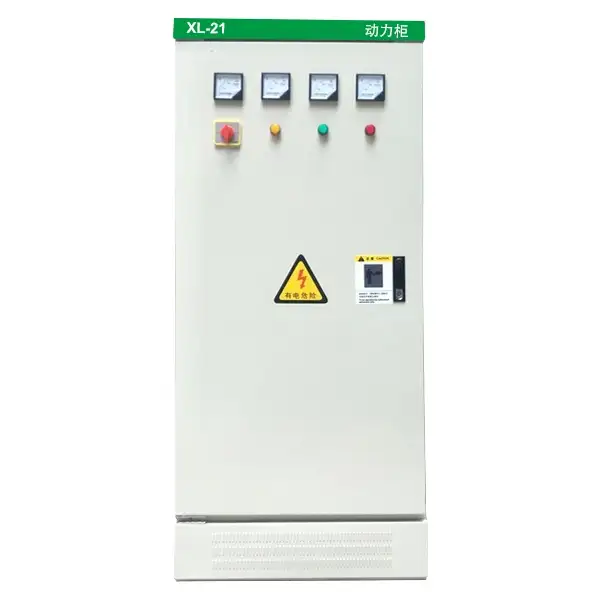

3. Internt layout:Dette panel tilpasser bjælke- eller pladestrukturen til fleksibel layout. Betjeningselementer som trykknapper, indikatorlys og instrumenter som voltmeter, amperemeter er monteret på døren, mens hovedafbryderens betjeningshåndtag er placeret på højre forside af skabet for nem adgang.

4. Materialer og finish:Indkapslingen til lavspændingskoblingsudstyret er lavet af højkvalitets koldvalset stålplade med minimum tykkelse 1,5 mm, bøjet og svejset for høj styrke. Overfladen er behandlet med elektrostatisk pulverlakering for fremragende korrosionsbestandighed. Døren kan åbnes i en vinkel på ikke mindre end 120 grader for nem adgang. Både kabinettet og døren er udstyret med jordskruer for at sikre sikker og pålidelig jording.

Kernefunktionen og komponenterne til XL-21 lavspændingspanelet

1. Kernefunktioner

XL-21 lavspændingsmotorkontrolcenter LV koblingsudstyr bruges ofte til at levere pålidelig strømforsyning til tilsluttet udstyr, som bruges til præcis start/stop kontrol af motorer og andre belastninger. Det understøtter også real-time operationel overvågning af nøgleparametre såsom strøm og spænding. Samtidig sikres omfattende kredsløbsbeskyttelsesfunktioner til at håndtere fejl som overbelastning, kortslutning og lækage.

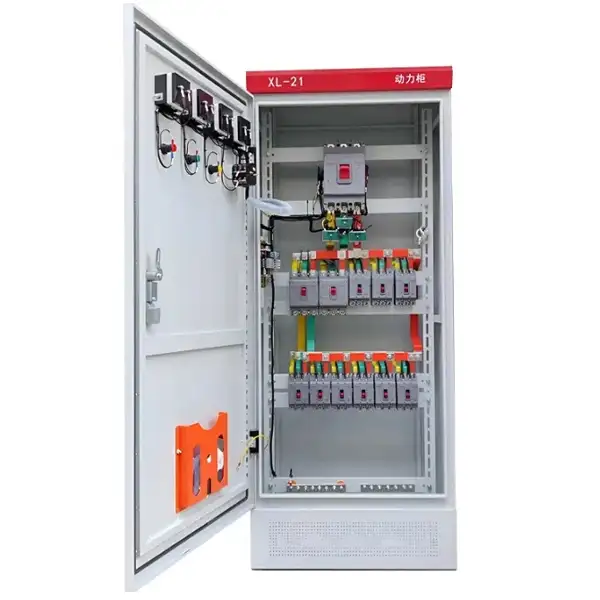

2. Typiske komponenter

XL-21 lavspændingspanelet indeholder almindeligvis flere underliggende kernekomponenter, såsom afbrydere i formstøbt hus (MCCB'er), luftafbrydere (ACB'er), fejlstrømsafbrydere (RCCB'er), osv. Hovedafbryderen eller den indgående afbryder, for eksempel CM1-400L afbryderen i formstøbt kabinet, styrer den indgående strømforsyning på hovedpanelet i endekredsløbet, og strømforsyningen er normalt placeret ved endekredsløbet. Afgreningskontakter eller udgående afbrydere, såsom CM1-100L afbryder eller kontaktorer, ansvarlig for styring af uafhængige forgreningskredsløb såsom motorer eller belysning.

Beskyttelsesenheder er typisk integreret i strømafbryderens udløseenheder, hvilket giver overbelastnings- og kortslutningsbeskyttelse med valgfrit tilbehør til beskyttelse mod fejlstrøm. Kontrolenhederne muliggør lokal eller fjernbetjening af AC-kontaktorspoler for at starte eller stoppe højeffektsudstyr. Endelig danner forskellige indikatorer og operatører, herunder voltmetre, amperemetre, indikatorlys og trykknapper, sammen med de skabsmonterede komponenter en komplet kontrol- og displaygrænseflade.

Driftsbetingelser og installationsmiljø

For at sikre langsigtet stabil drift skal følgende miljøbetingelser være opfyldt:

1. Højde:Generelt ≤2000 m; særlig behandling påkrævet for større højder.

2. Omgivelsestemperatur:-10°C til +40°C, med 24-timers gennemsnit ≤+35°C.

3. Relativ luftfugtighed:≤50% ved +40°C; op til 90 % ved +20°C – kondensering skal forhindres.

4. Monteringshældning:≤5° fra lodret for at sikre stabilitet.

5. Miljøforhold:Ingen alvorlige vibrationer eller stød; ingen ætsende eller eksplosive gasser; intet ledende støv.

6. Opbevaring og transport:Før installationen skal den opbevares på et tørt, rent sted for at undgå fugt. Fundamentkanaler og ankerbolte skal stilles til rådighed af brugeren.

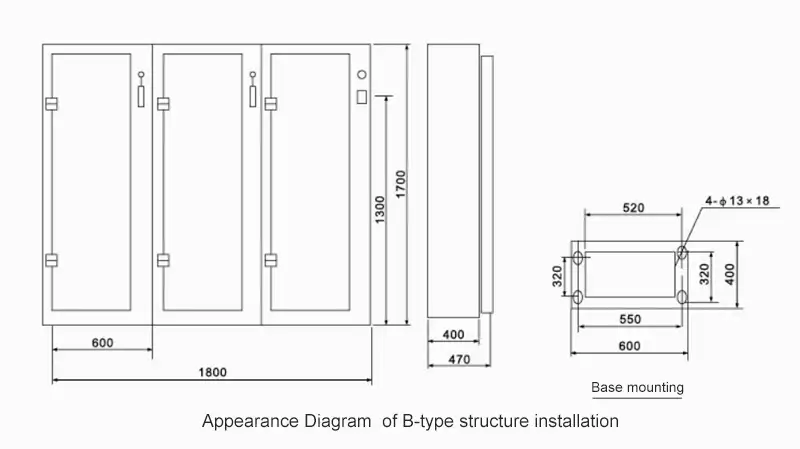

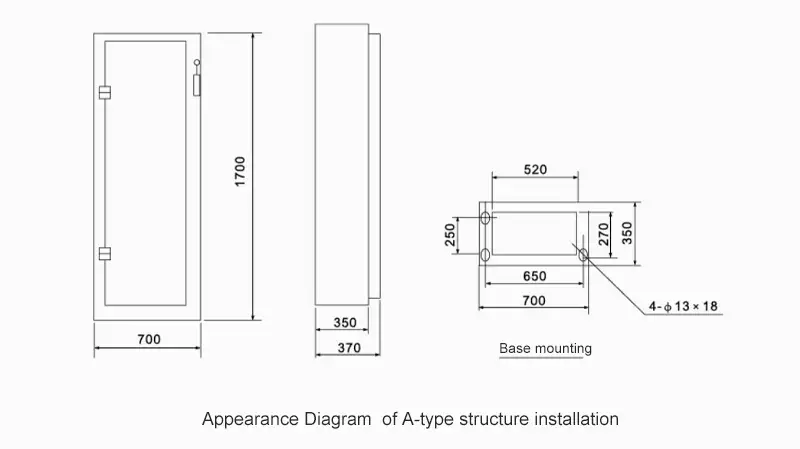

Udseende og installationsinstruktionsdiagram

Drift, vedligeholdelse og inspektion

Før strømfordelingsskabet tages i brug efter installation eller eftersyn, skal følgende inspektioner og tests udføres (inspektionerne og prøvningerne efter eftersynet skal bestemmes ud fra arten af ​​eftersynet):

1. Kontroller, om det elektriske udstyr og de sekundære ledninger installeret inde i strømfordelingsskabet overholder tegningskravene.

2. Kontroller, om knivkontakten og luftkontakten, der bruges til driften, er fleksible og fri for blokering.

3. Tjek om det elektriske udstyr har god kontakt og lever op til selve udstyrets driftskrav.

4. Kontroller, om der er fremmedlegemer inde i strømfordelingsskabet, og om eventuelle tilspændingsskruer på forskellige dele er løse.

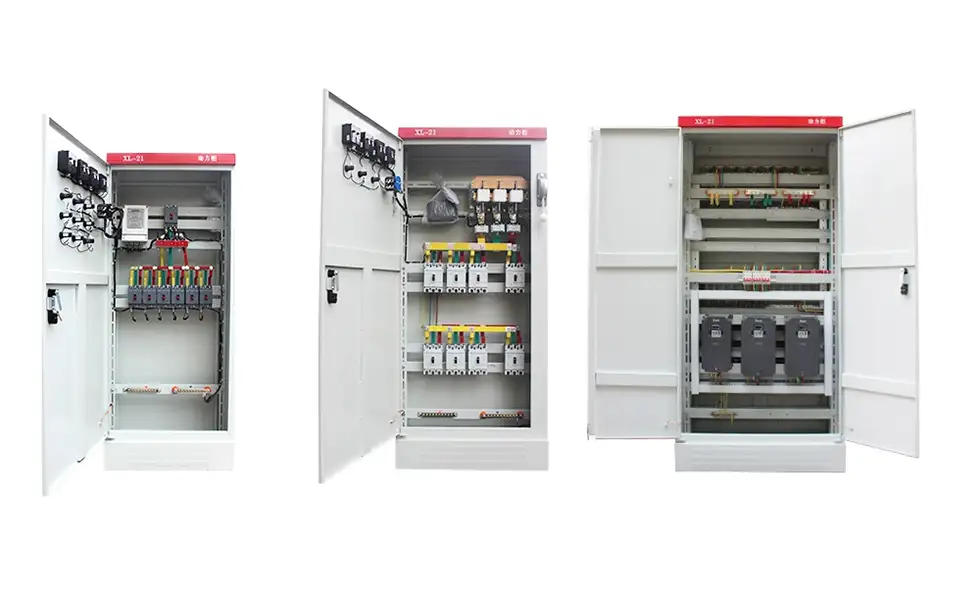

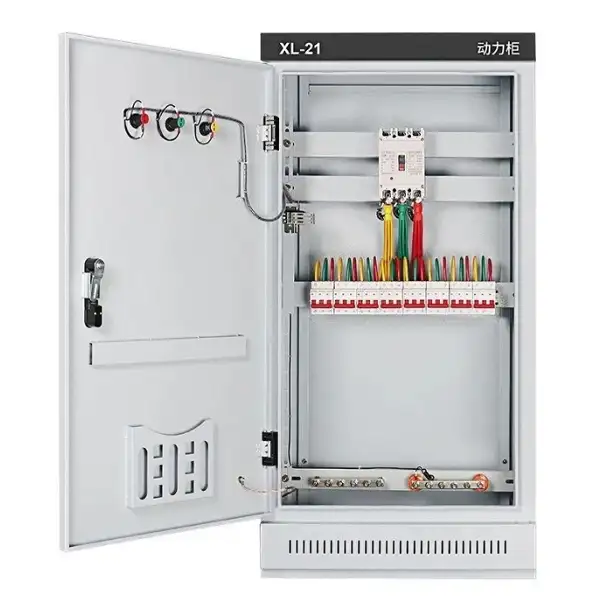

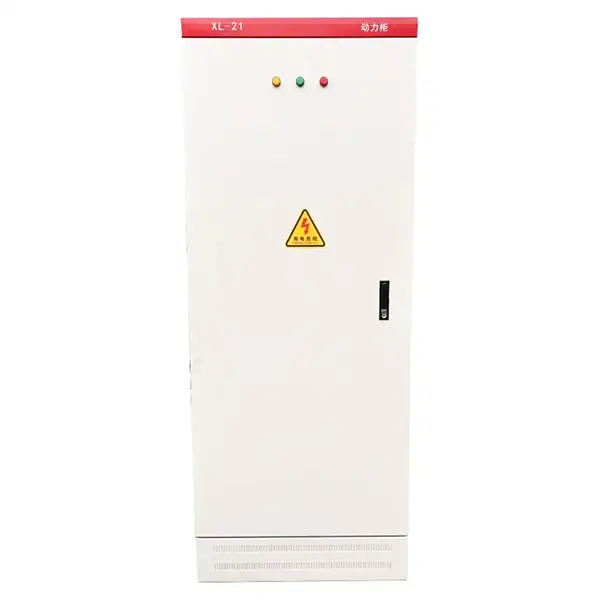

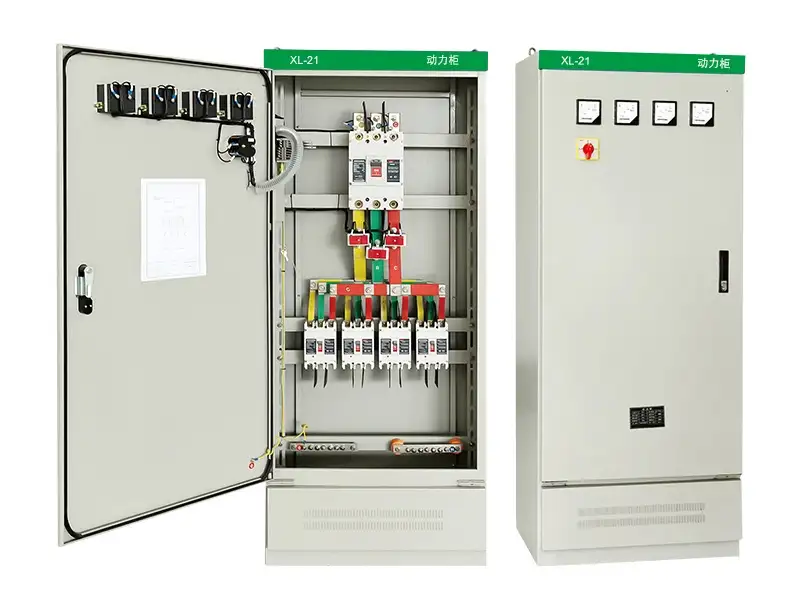

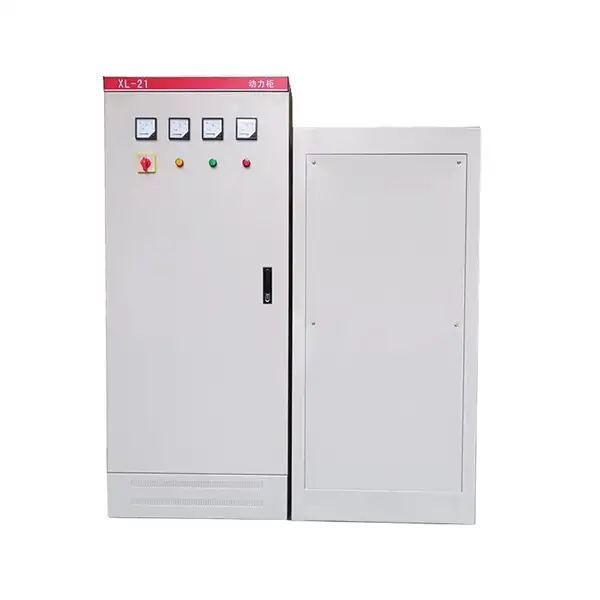

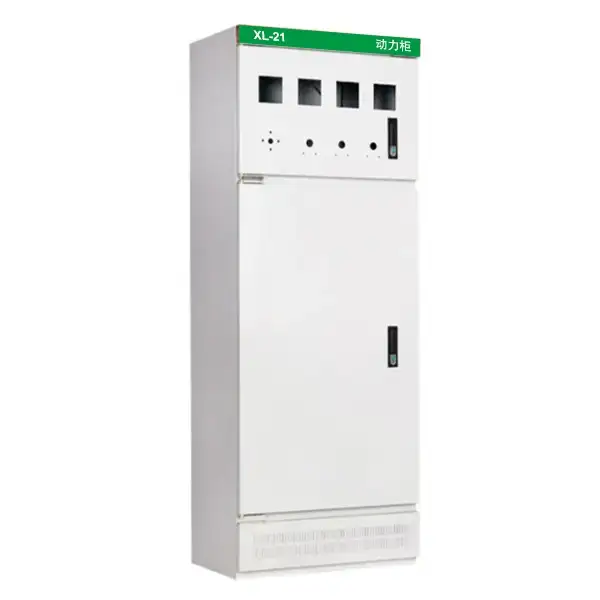

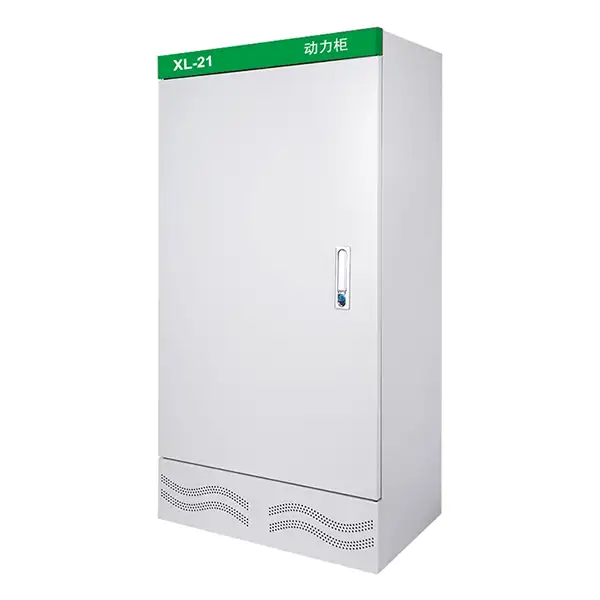

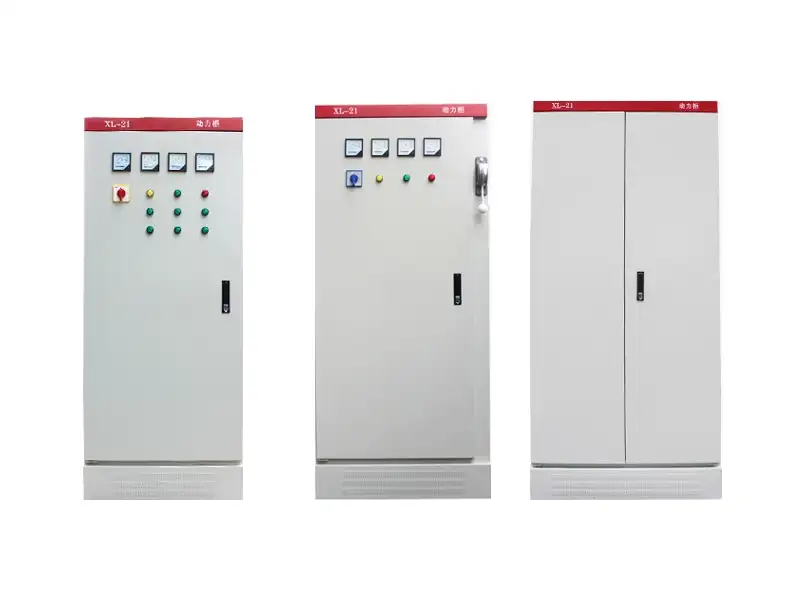

Produkter viser
