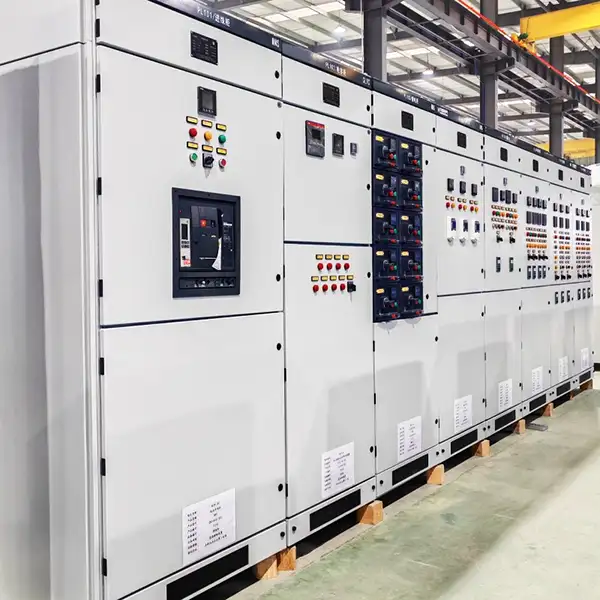

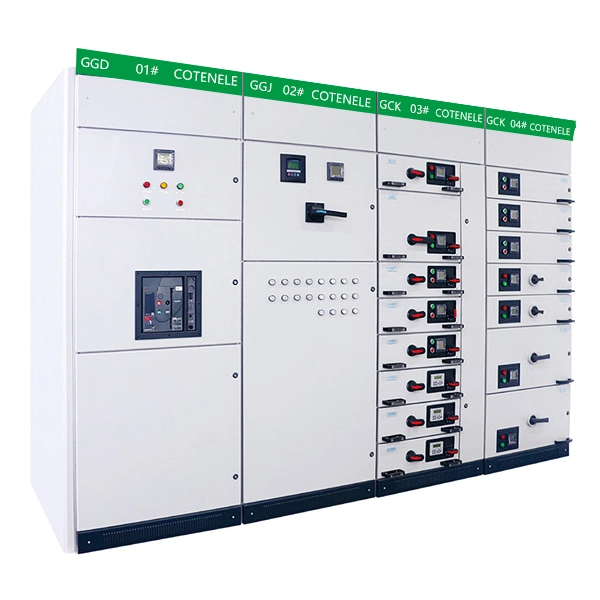

GCK lavspændingstavle kan trækkes ud

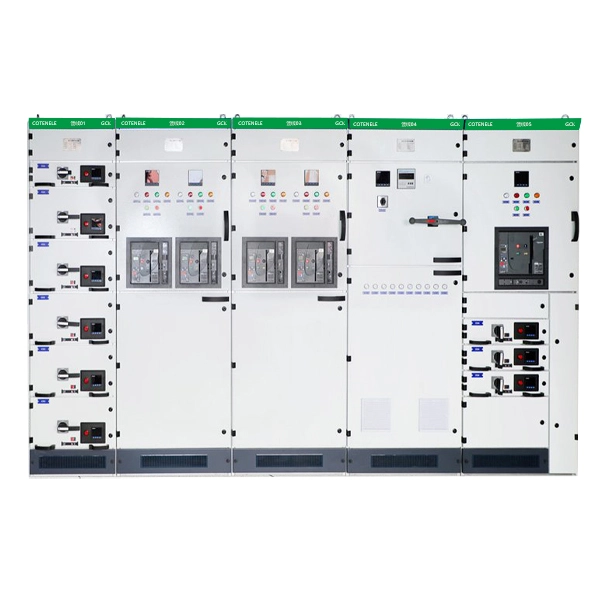

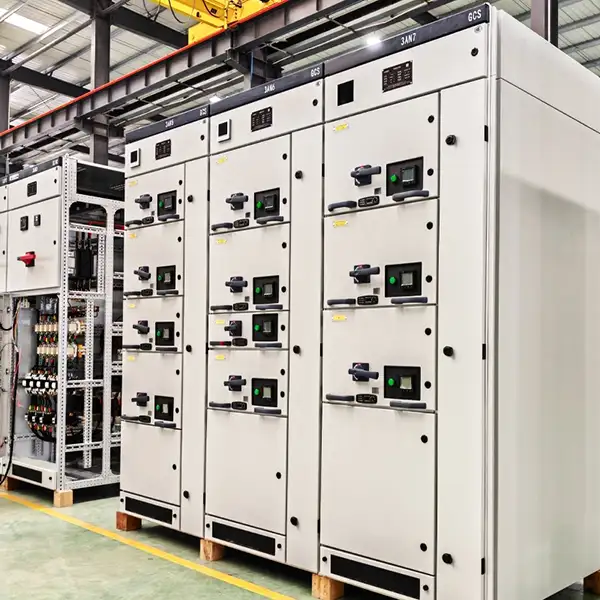

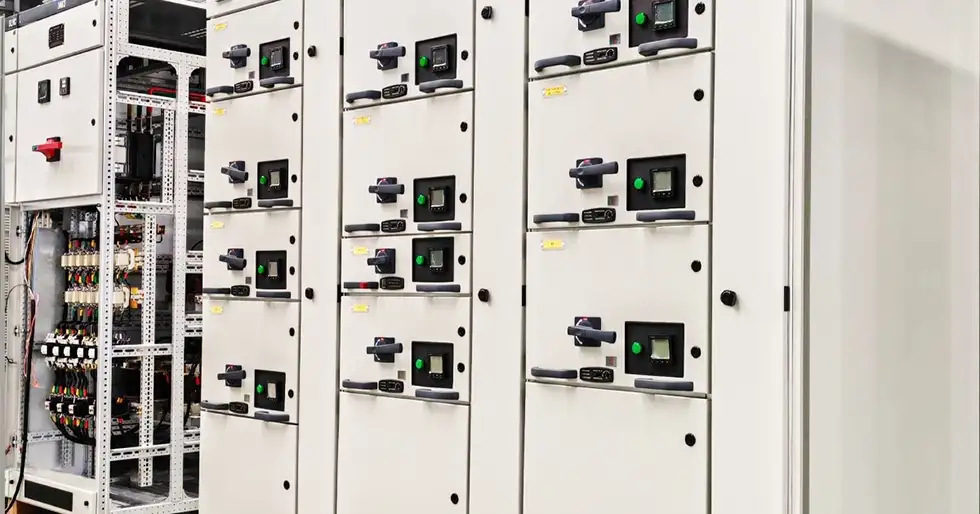

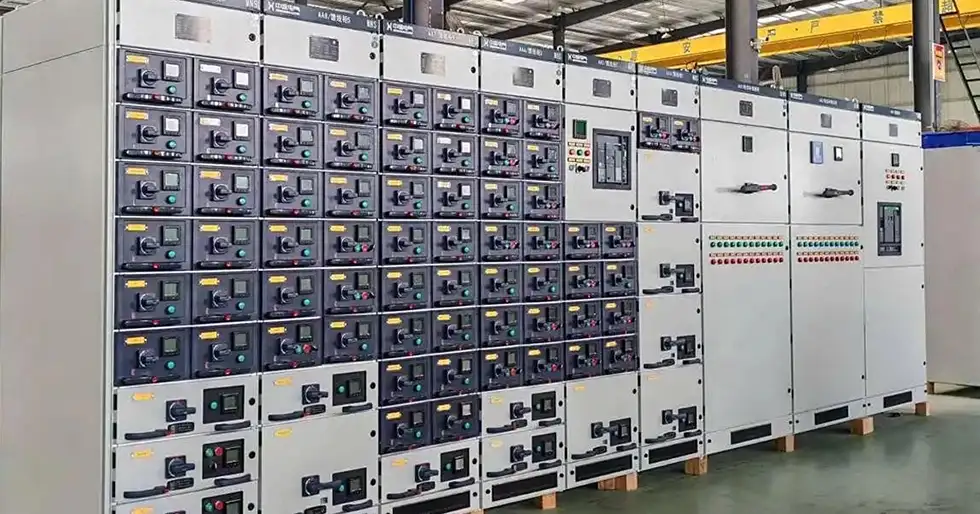

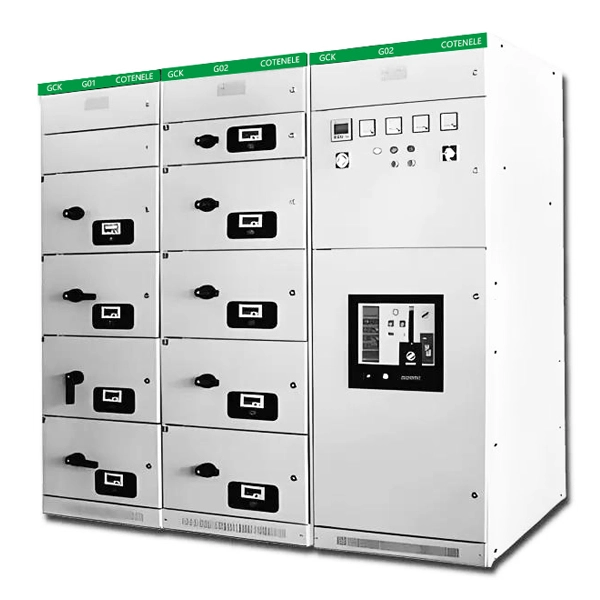

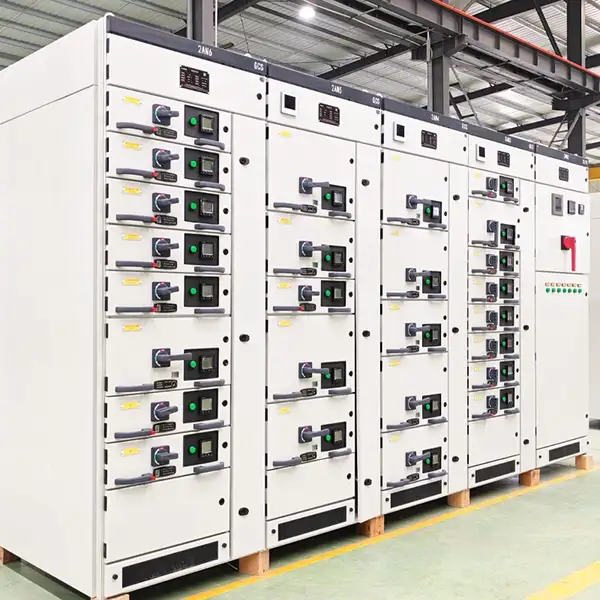

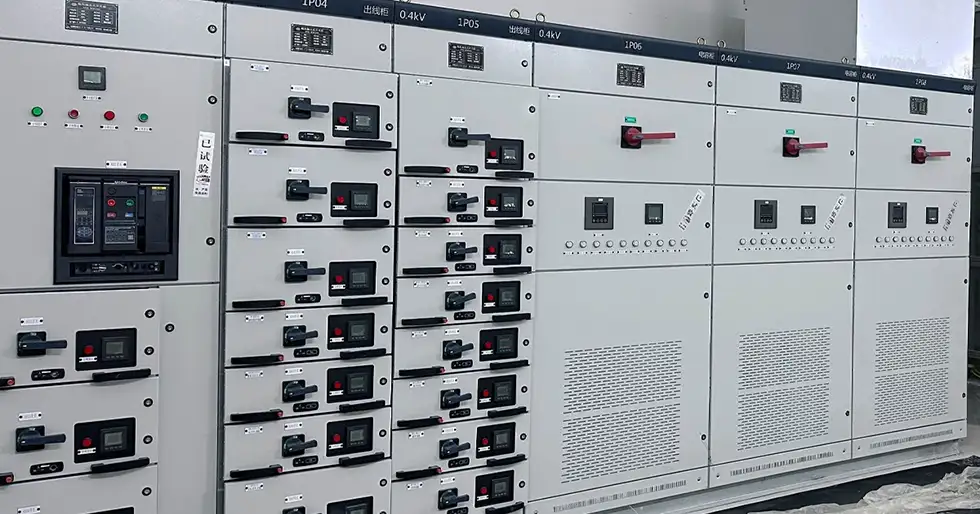

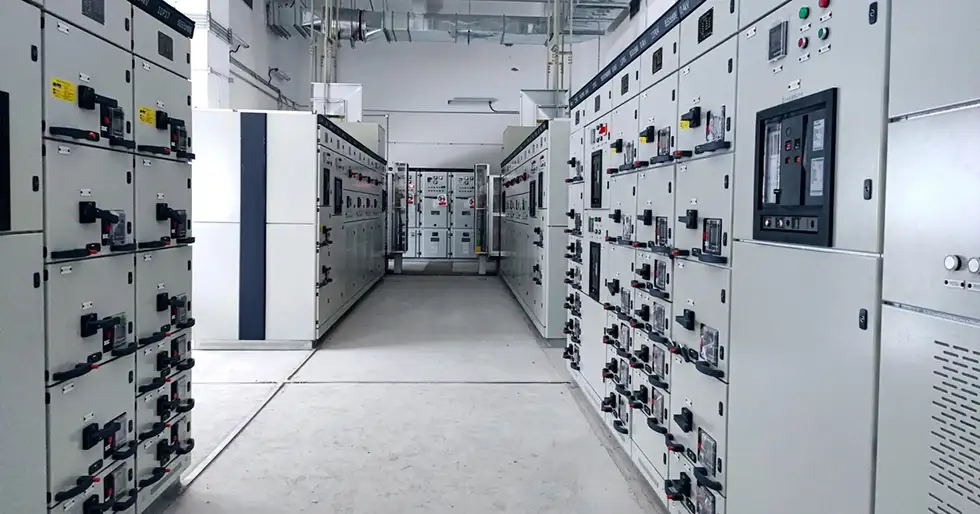

GCK lavspændingstavle udtageligt panel fremstillet af Cotenele er et hjemligt lavspændingsudtrækkeligt koblingsudstyr, der i vid udstrækning anvendes til strømdistribution og motorstyring i kraftværker, industrivirksomheder og højhuse.

Dette lavspændingsanlæg har et modulært design med separate rum til samleskinner, funktionsenheder og kabler, hvilket øger driftssikkerheden. Hver skuffeenhed har tre positioner - "tilsluttet", "test" og "frakoblet" - hvilket tillader kredsløbsvedligeholdelse uden at afbryde strømskinnen.

GCK Low Voltage Switchboard Withdrawable har en nominel isolationsspænding på op til 660V, en vandret strømskinne nominel strøm på op til 4000A og stærk korttidsmodstandsevne. Sammenlignet med GCS- eller MNS-typer tilbyder GCK en mere kompakt struktur og lavere omkostninger, hvilket gør den ideel til omkostningsfølsomme applikationer.

Rutinemæssig vedligeholdelse omfatter rengøring af udstyret, kontrol for overophedning ved kabelforbindelser og inspektion af slid på plug-in enheder for at sikre langsigtet stabil drift.

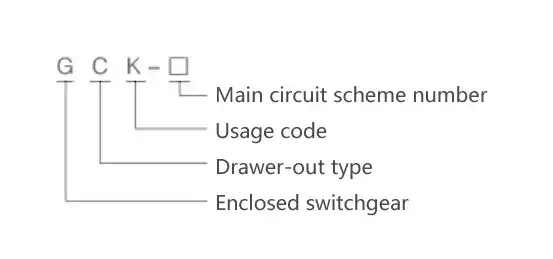

Model og betydninger

Vigtigste tekniske parametre

Driftsmiljøer

1. Højden må ikke overstige 2000 m over havets overflade.

2. Den omgivende lufttemperatur må ikke være højere end +40 °C, med en 24-timers gennemsnitstemperatur på ikke over +35 °C, og må ikke være lavere end –50 °C.

3. Atmosfæriske krav:Luften skal være ren. Den relative luftfugtighed må ikke overstige 50 % ved en temperatur på +40 °C. Højere relativ luftfugtighed er tilladt ved lavere temperaturer – for eksempel 90 % ved +20 °C.

4. Udstyret skal installeres på steder fri for brand, eksplosionsfare, alvorlig forurening, kemisk korrosion eller intense vibrationer.

5. Den tilladte hældning i forhold til det lodrette plan må ikke overstige 5°.

6. Dette produkt er egnet til transport og opbevaring ved temperaturer fra –25 °C til +55 °C, og i korte perioder (ikke over 24 timer) op til +70 °C.

Hvis ovenstående betingelser ikke kan opfyldes, skal brugeren informere producenten ved bestilling, således at der kan opnås en gensidig aftale.

Produktstrukturer

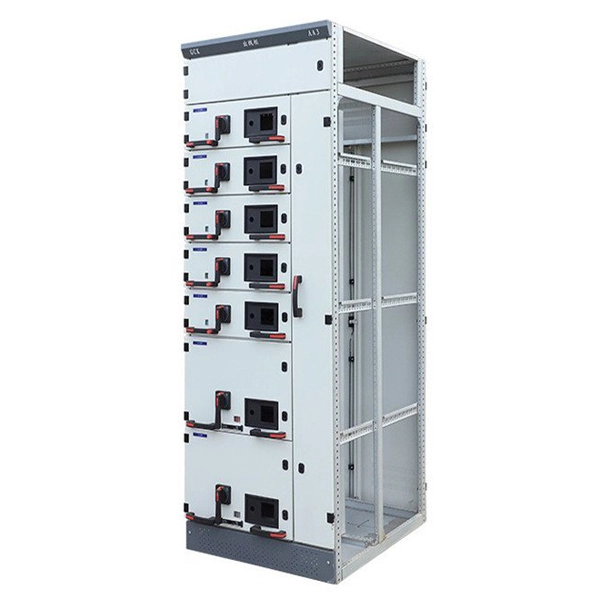

1. Grundlæggende ramme

GCK-lavspændingstavlen kan trækkes ud har en modulær boltet forbindelsesstruktur. Alle rammekomponenter er forbundet med skruer for at danne basisrammen. Derefter tilføjes døre, paneler, skillevægge, skuffer, monteringsbeslag, samleskinner og elektriske komponenter sekventielt for at fuldføre samlingen.

2. Rammekarakteristika

Rammen bruger sektionsstål samlet med tredimensionelle vinkelbeslag. Alle forbindelser er boltede (ingen svejsning), hvilket eliminerer svejsedeformation og resterende spænding, og derved forbedrer monteringsnøjagtigheden. Monteringshuller på ramme og dele følger et 20 mm modulgitter (E = 20 mm).

3. Overfladebehandling

Indvendige konstruktionsdele er zinkbelagte. Eksterne dele bejdses, fosfateres og belægges derefter med elektrostatisk epoxypulver.

4. Power Center (PC) – Indgående enhed

(1) Øverste sektion:vandret samleskinnerum.

(2) Under det:afbryderrum.

(3) Afbrydere kan være indenlandske typer (f.eks. DW15C, ME-serien) eller importerede typer (f.eks. ABB F-serien, inklusive intelligente afbrydere).

(4) For en pc-indgående enhed med et bagmonteret hovedkredsløb (inklusive buskobler):

630 A – 1600 A → skabsstørrelse:800 (B) × 1000 (D) × 2200 (H) mm.

Uden bagmonteret kredsløb:800 × 800 × 2200 mm.

(5) For 1600 A – 3150 A:

Med bagmonteret kredsløb:1000 × 1000 × 2200 mm.

Uden bagmonteret kredsløb:1000 × 800 × 2200 mm.

5. Power Center (PC) – Feeder Unit

Lignende konstruktion til den indgående enhed. For feederstrømme på 630 A – 1600 A kan et kabinet (1000 × 1000 × 2200 mm) rumme to vertikalt arrangerede kredsløb.

6. Motorkontrolcenter (MCC) – To monteringsmuligheder

Vægmonteret (kun tilgængelig bagfra):

Top:vandrette samleskinner. Nedenunder: skuffefunktionsdel (bredde 600 mm, højde 1840 mm). Venstre side – skuffeenheder; højre side – 200 mm bredt kabeludgangsområde. Skabsstørrelse: 800 (B) × 500 (D) × 2200 (H) mm.

Fritstående (tilgængelig fra begge sider):

Skabsbredde 600 mm; kabeludgangsområde på bagsiden. Skab størrelse:600 (B) × 800 eller 1000 (D) × 2200 (H) mm. En dybde på 1000 mm anbefales for at matche pc-skabe.

Når en skuffe trækkes ud, forbliver ingen strømførende dele blotlagt, hvilket sikrer sikkerheden.

7. Skuffeaflåsning og udskiftelighed

Skuffeenheden og dens dør er mekanisk låst via hovedafbryderens betjeningsmekanisme. Når hovedafbryderen er lukket, kan døren ikke åbnes. Mekanismen kan låses i lukket eller åben position.

Rum er adskilt af metalskillevægge. Skufferne er fuldt ud udskiftelige.

Tre stillinger:tilsluttet, test og afbrudt. Skuffen låses automatisk i hver position; Ved at trække i venstre sideplade frigøres låsen for at flytte til den næste position. En anti-drop funktion forhindrer skuffen i at falde ned, når den er trukket helt tilbage.

8. Faste rum (f.eks. kondensatorkompensation, måling)

Faste enheder har samme udvendige mål og vandrette skinnearrangement som skuffeenheder, så de kan monteres side om side.

9. Samleskinnesystem – Trefaset, femleder

Vandrette samleskinner:enkelt samleskinne til mærkestrøm ≤1250 A; dobbelte samleskinner til >1250 A.

Samlinger mellem tilstødende skabe bruger forbindelsesblokke.

Lodrette samleskinner er indkapslet i polycarbonat-tekniske plastikhuse med indvendige barrierer for at begrænse bueudbredelsen.

Neutral samleskinne (N) er placeret i den forreste top af skabet.

Beskyttelsesjordskinne (PE) er i bunden og er forbundet til skabets skillevægge og døre, hvilket sikrer jordforbindelse.

10. Ventilation og beskyttelse

Der er naturlige ventilationsåbninger i toppen og bunden af ​​skabet uden at reducere beskyttelsesniveauet for skabet.

Kapslingens beskyttelsesklassificering er IP40.

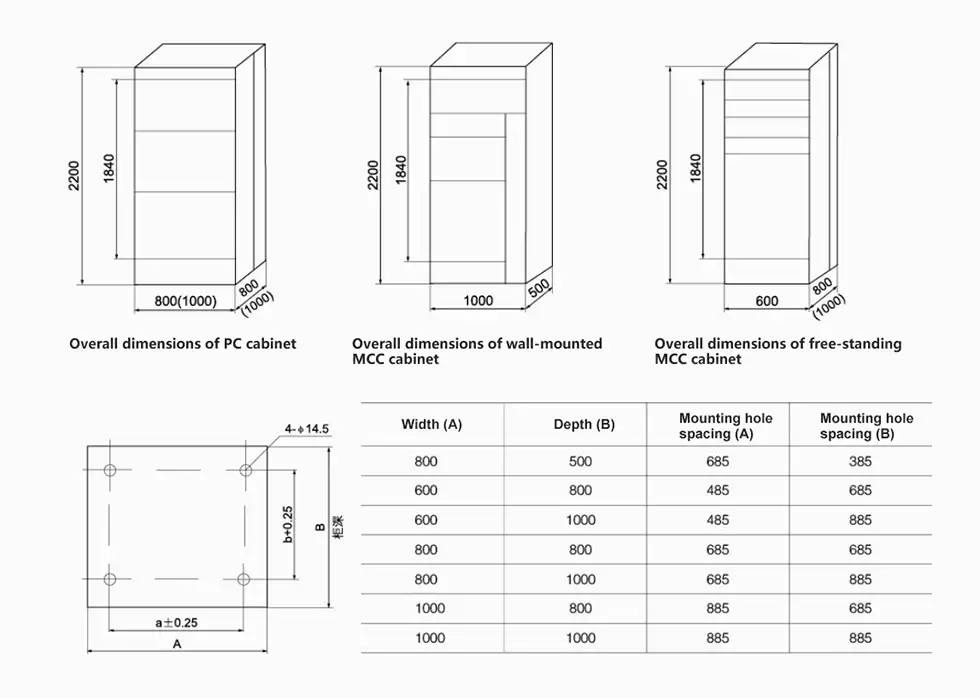

Overordnede og monteringsmål

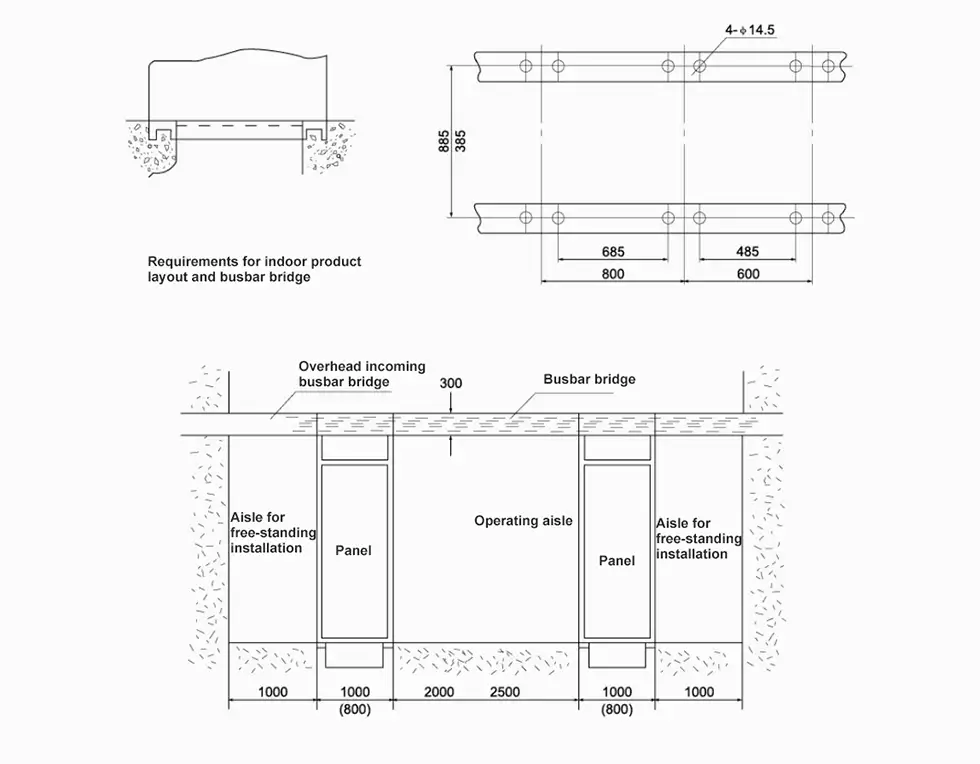

GCK skuffeskab – fundament installationsdiagram

Bemærk: Forskellige former for samleskinnebroer er tilgængelige fra vores virksomhed efter brugerens anmodning.
