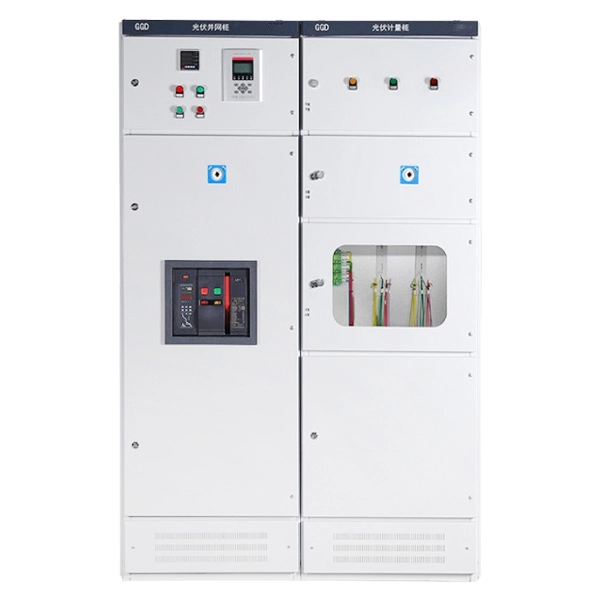

GGD Lavspændingskoblingsanlæg LV Panel

Cotenele er en stor producent og eksportør af lavspændingselektrisk udstyr, GGD Low Voltage Switchgear LV Panel er en elektrisk enhed, som er fremstillet af os, det er et distributionsskab af fast type, der er meget brugt i 380V–660V strømsystemer. Den er bygget af 8MF koldformet stål med modulære monteringshuller og har naturlig ventilation gennem top og bund køleslidser for effektiv varmeafledning. Denne serie omfatter tre modeller: GGD1 (1000A/15kA), GGD2 (1500A/30kA) og GGD3 (3150A/50kA er fra IP40 til IP30), deres beskyttelsesklasse.

GGD-seriens lavspændingskoblinger er anderledes med udtrækstyperne såsom GCS eller MNS, de kræver vedligeholdelse, men tilbyder en enklere og mere økonomisk løsning. Deres typiske anvendelser af GGD-koblingsudstyr omfatter industrianlæg, kommercielle bygninger, datacentre og infrastrukturprojekter. Denne serie lavspændingskoblinger overholder de nationale professionelle standarder såsom GB72511, JB/T9961 og IEC61439 ect.

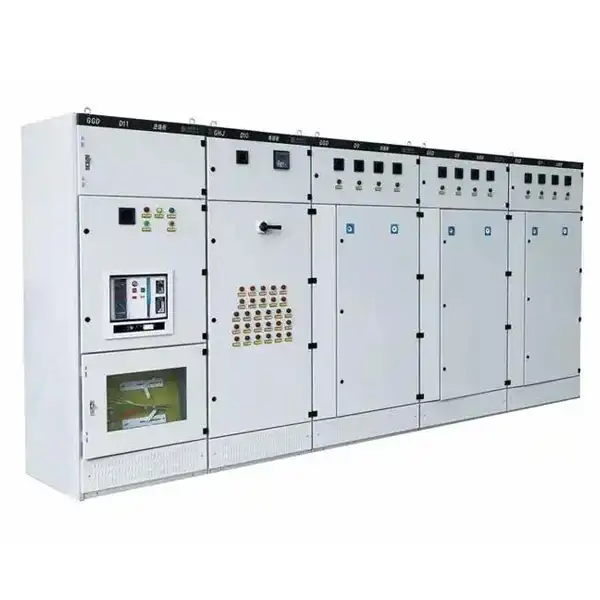

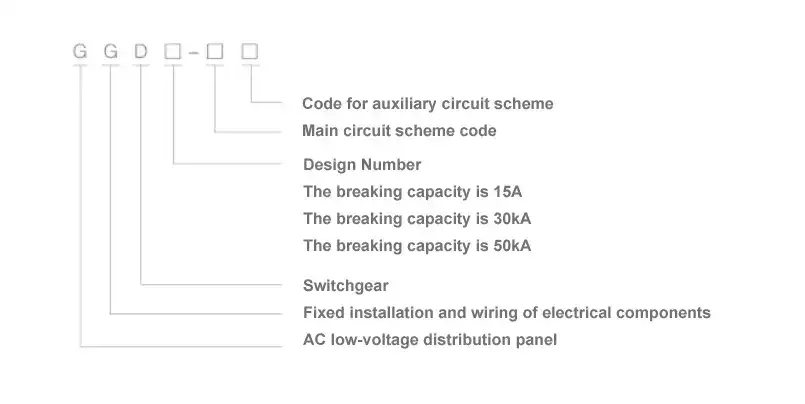

Model og betydninger

Vigtigste tekniske parametre

Arbejdsforhold

Cotenele GGD Low Voltage Switchgear LV Panel er velegnet til følgende driftsmiljøer:

1. Den omgivende lufttemperatur må ikke overstige +40°C eller falde til under -5°C, og gennemsnitstemperaturen over en 24-timers periode må ikke være højere end +35°C.

2. Atmosfæriske forhold: Luften skal være ren. Den relative luftfugtighed må ikke overstige 50 % ved en maksimal temperatur på +40°C. Højere relativ luftfugtighed er tilladt ved lavere temperaturer, f.eks. 90% ved +20°C, forudsat at der tages behørigt hensyn til den mulige lejlighedsvise dannelse af kondens som følge af temperaturvariationer.

3. Højden må ikke overstige 2000 meter over havets overflade.

4. Denne enhed er egnet til transport og opbevaring inden for et temperaturområde på -25°C til +55°C og kan udsættes for temperaturer så høje som +70°C i korte perioder (ikke over 24 timer). Under sådanne ekstreme temperaturer må enheden ikke lide nogen irreversibel skade og skal være i stand til normal drift under standardforhold.

5. Hvis ovenstående driftsbetingelser ikke kan opfyldes, skal sagen løses ved forhandling mellem brugeren og producenten.

6. Når denne enhed skal anvendes på offshore oliebore- og produktionsplatforme eller i atomkraftværker, skal der indgås en særskilt teknisk aftale.

Hvad er de strukturelle egenskaber ved GGD lavspændingsanlægget?

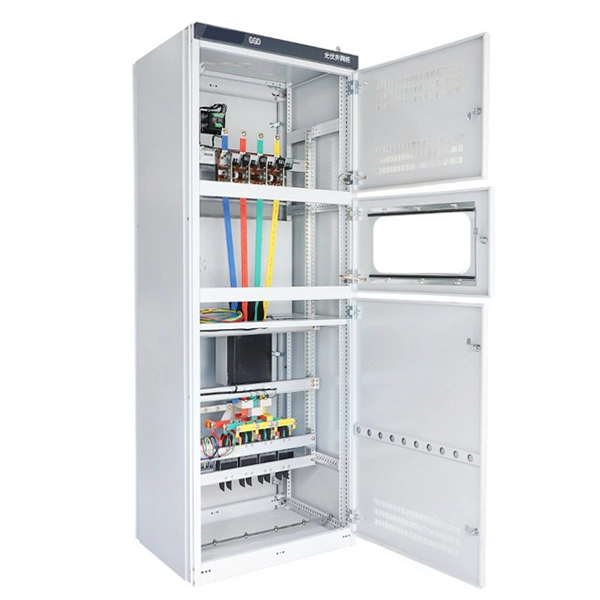

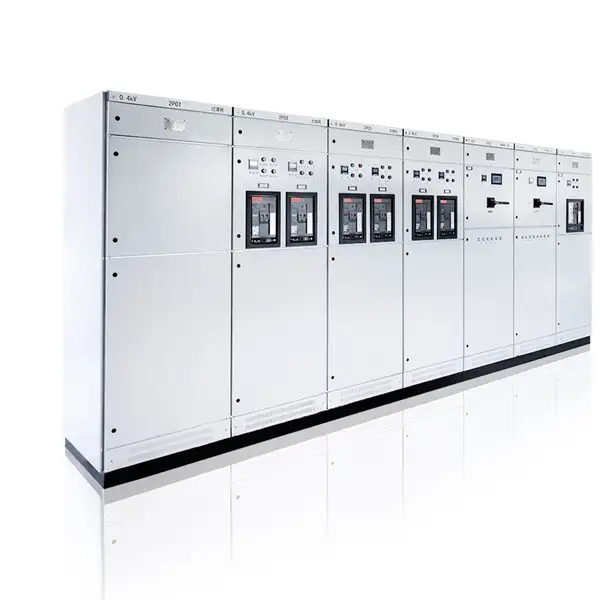

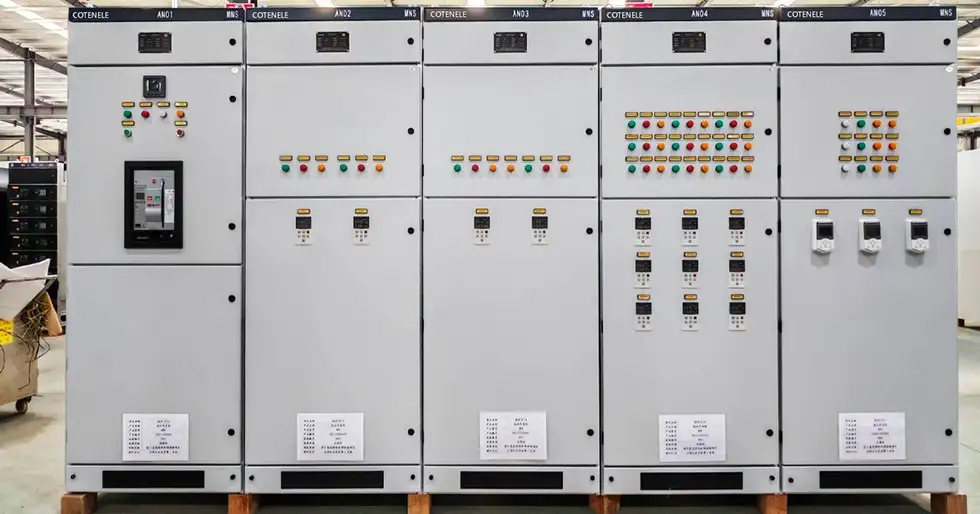

1. Overordnet kabinetstruktur

GGD lavspændings vekselstrømsfordelingsskabet vedtager et universelt skabsdesign. Dens ramme er samlet af 8MF koldformet stål gennem delvis svejsning. For at sikre skabets præcision og kvalitet er alle strukturelle dele og dedikerede hjælpekomponenter leveret af udpegede producenter af formstål. Panelets komponenter har et modulært design og har 20-moduls monteringshuller, hvilket giver høj alsidighed. Dette gør det muligt for fabrikken at udføre forproduktion, hvilket forkorter fremstillingscyklussen betydeligt og forbedrer arbejdseffektiviteten.

2. Varmeafledningsdesign

Med hensyn til varmeafledning udnytter lavspændingsanlægget GGD fuldt ud naturlig ventilation. Køl luft kommer kontinuerligt ind fra slidserne i bunden af ​​kabinettet og stiger naturligt inden i det relativt forseglede kabinet, og danner en uhindret ventilationsvej, som effektivt kan fjerne varme inde fra lavspændingspanelet uden behov for yderligere strøm, dette vil opnå effektiv køling.

3. Æstetisk og udvendigt design

Fra et udvendigt designs perspektiv følger GGD-skabet kravene til moderne industrielt produktdesign. Det gyldne snit metoden bruges til at bestemme de overordnede skabsdimensioner og opdelingen af ​​dets forskellige sektioner. Som et resultat er hele koblingsudstyret velproportioneret, attraktivt og forfriskende i udseende.

4. Skabsdør og hængsler

Skabsdøren er forbundet med rammen ved hjælp af bevægelige hængsler af drejelig type, hvilket gør montering og afmontering meget bekvem. En bjergformet gummitætningsliste er indlejret langs den foldede kant af døren. Når døren lukkes, gennemgår tætningslisten en vis grad af kompression, som ikke kun forhindrer direkte stød mellem døren og skabet, men også effektivt forbedrer dørens beskyttelsesgrad.

5. Jordingsbeskyttelsessystem

Til beskyttelse mod jordforbindelse er instrumentdøren, der indeholder elektriske komponenter, pålideligt forbundet til rammen ved hjælp af snoede kobbertråde. Samtidig er alle indvendige monteringsdele forbundet til rammen via riflede skruer. På denne måde danner hele kabinettet et komplet og kontinuerligt jordingsbeskyttelsessystem, der sikrer drifts- og vedligeholdelsespersonalets sikkerhed.

6. Overfladebelægning

Skabets overflade er afsluttet med en bagemaling med orange tekstur af polyester. Denne belægning giver stærk vedhæftning og god tekstur, samtidig med at hele skabet får en blød mat tone, der effektivt undgår blænding. Dette forbedrer ikke kun produktets udseende, men skaber også et mere behageligt visuelt miljø for den vagthavende ledsager.

7. Topdæksel og løfteringe

Der er fire løfteringe i de fire hjørner af GGD-panelets top. Disse løfteringe bruges bl.a. til hejsning og transport, hvilket letter håndtering og positionering af udstyret. Panelets topdæksel er aftageligt, dette design gør det muligt for brugeren at tage det af for bekvem montering og justering af hovedskinneerne på stedet, når det er nødvendigt.

8. Beskyttelsesvurdering

Standardbeskyttelsesgraden for GGD lavspændingspanelet er IP30, som opfylder kravene i de fleste indendørs miljøer. Hvis brugerens driftsmiljø kræver højere eller forskellige beskyttelsesniveauer, kan de vælge andre beskyttelsesniveauer fra IP20 til IP40 for at tilpasse sig forskellige arbejdsforhold.

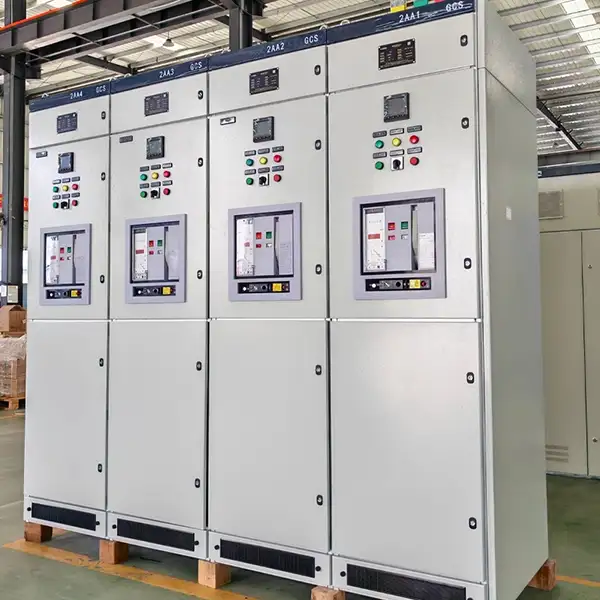

GGD lavspændingskoblingsanlæg VS Udtrækskoblingsanlæg

Udvælgelse og forholdsregler

Valg af det korrekte GGD lavspændingskoblingsanlæg LV-panel er afgørende for systemsikkerheden:

Match kerneparametre: Vælg først den passende model såsom GGD1, GGD2, GGD3, baseret på faktisk belastningsstrøm og kortslutningsstrøm. vi råder til at tillade en 20% margin for strøm.

Installation og varmeafledning: Til højstrømsapplikationer, f.eks. mere end 3200a, skal du overveje at øge paneldybden, for eksempel kan de øverste udgående skabe kræve 1200 mm dybde. Oprethold en afstand på minimum 800 mm foran og bag lavspændingspanelet for vedligeholdelsesadgang.

Miljøtilpasningsevne: Til høje temperaturer, høj luftfugtighed eller støvede omgivelser skal du vælge en model med en højere beskyttelsesklasse, f.eks. IP40.

Funktionalitet og udvidelse: Bekræft kravet til datatransmission, f.eks. strømovervågning, og tillad tilstrækkelig plads til krav om fremtidig udvidelse.

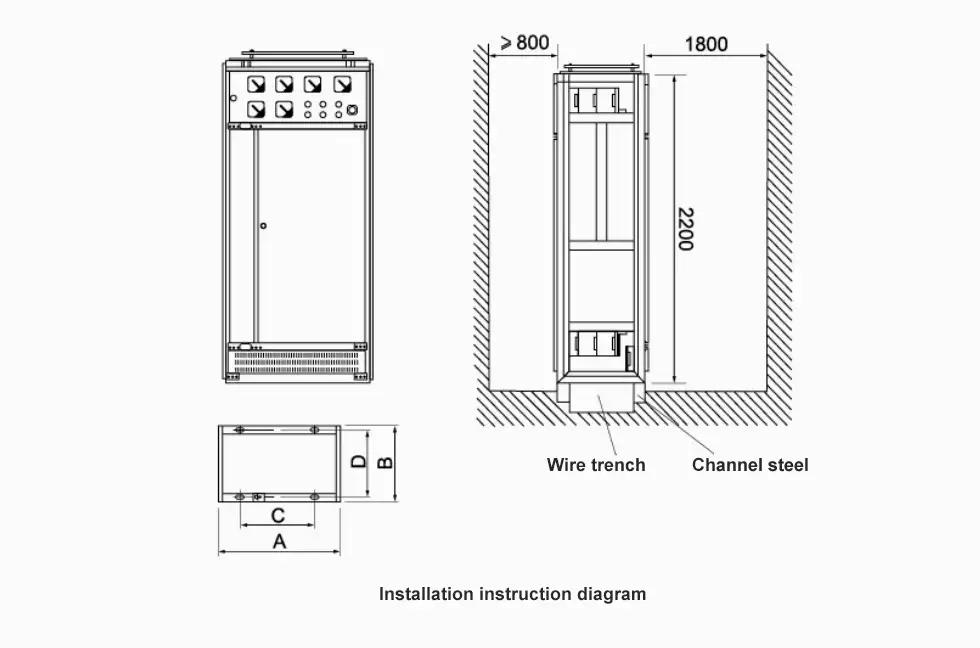

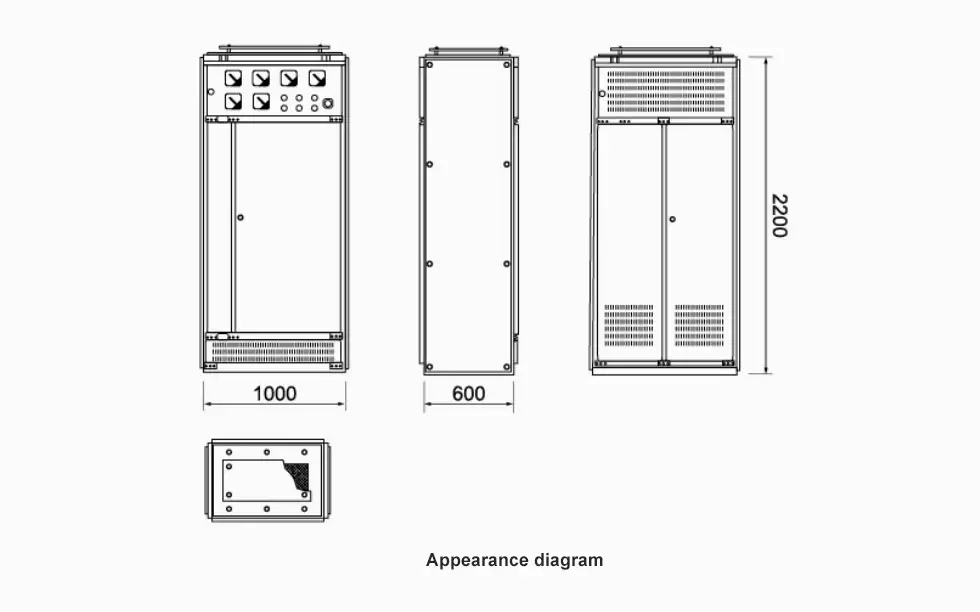

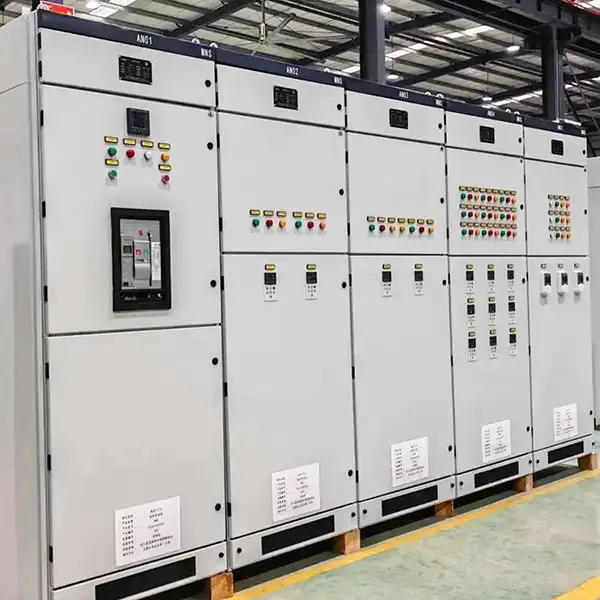

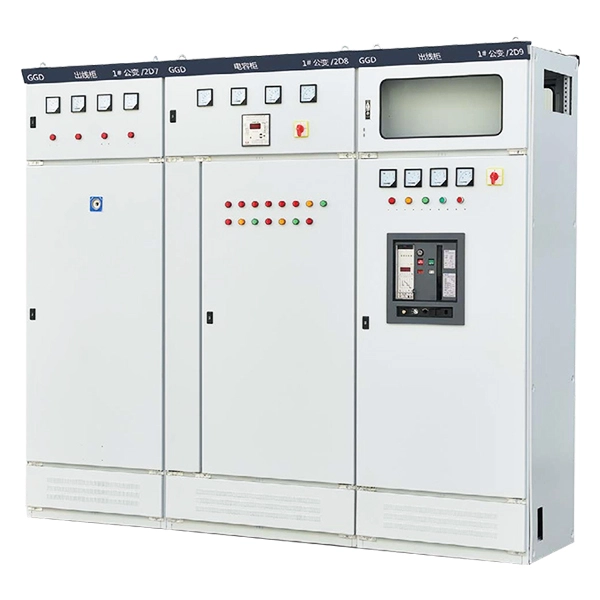

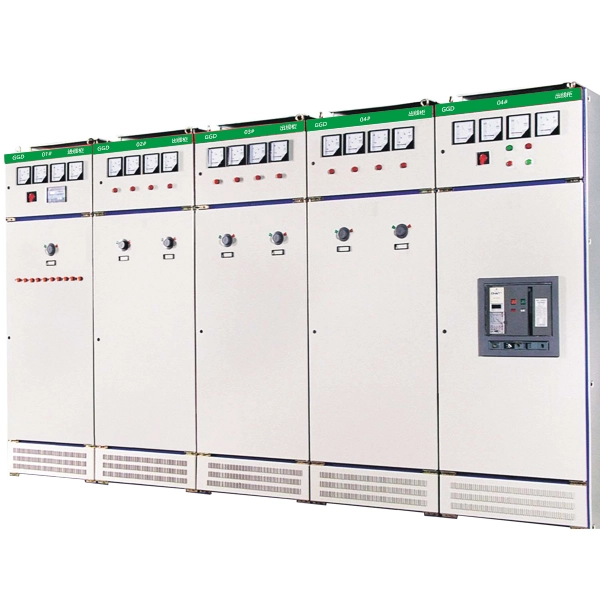

Udseende og installationsinstruktionsdiagram
