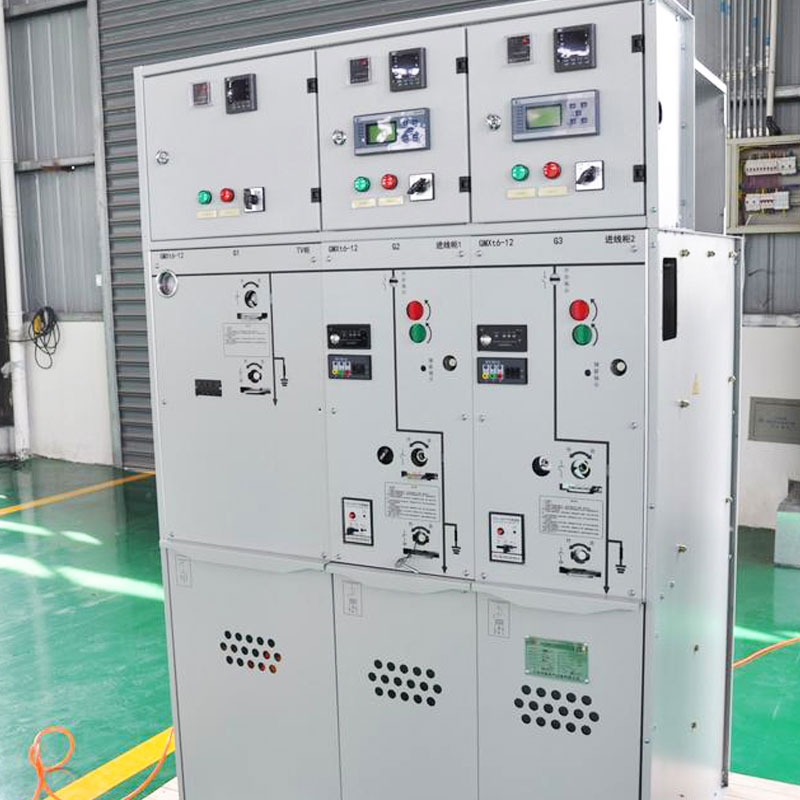

12KV Miljøvenlig gasisoleret koblingsanlæg

Da markedsandelen for miljøvenlige koblingsudstyr fortsætter med at vokse globalt, er Cotenele blevet en af ​​vigtige leverandører af 12KV miljøvenlige gasisolerede koblingsanlæg i elindustrien.

12kV miljøvenligt gasisoleret koblingsudstyr refererer til metalindkapslede koblingsanlæg, der anvendes i elsystemer med en nominel spænding på 12 kV til modtagelse og distribution af elektrisk energi, hvor isolerings- og lysbueslukkermediet ikke primært er SF₆ (svovlhexafluorid, en potent drivhusgas). I stedet anvender det teknologier såsom tør luft, nitrogen, miljøvenlige gasblandinger eller faste isoleringsmaterialer, der har til formål at reducere eller eliminere drivhusgasemissioner og miljøforurening. Vores miljøvenlige  gasisolerede koblingsudstyr opfylder den relevante internationale standard såsom IEC 62271， (EU) 237EE/024/C724/2024 UL/NEMA standarder

Hvorfor miljøvenlig?

Den centrale "miljøvenlighed" afspejles i:

• Miljøvenligt isoleringsmedium: Sf6-fri, primære dele, såsom switch, samleskinner, er forseglet i en gastank i rustfrit stål fyldt med miljøvenlig gas såsom tør luft og N2. Vakuumafbrydere håndterer kortslutningsbrud. Tør luft eller nitrogen med et globalt opvarmningspotentiale (GWP) tæt på nul. I slutningen af ​​sin livscyklus kan gassen frigives direkte til atmosfæren uden særlig genvinding.
• Genanvendelige materialer: Over 90% af materialerne kan genbruges, når produktet udløber, hvilket kan reducere ressourcespild og miljøforurening.
• Kulstoffattig drift: Nogle modeller reducerer energiforbruget gennem optimeret design og naturlig konvektionskøling (blæserløs drift).

Arbejdsforhold

1. Omgivelseslufttemperatur: maksimum +40°C, minimum -50°C

2. Relativ luftfugtighed: dagligt gennemsnit ikke over 95 %, månedligt gennemsnit ikke større end 90 %

3. Højde ≤1500 m (under standard oppustningstryk)

4. Seismisk intensitet, der ikke overstiger størrelsesordenen 8

5. Steder fri for brand, eksplosion, kraftig forurening, kemisk korrosion og kraftige vibrationer

Særlige forhold:

• For særlige driftsforhold, der afviger fra normale driftsforhold, skal aftales indgås mellem producenten og slutbrugeren. Hvis der er tale om usædvanligt barske driftsmiljøer, er konsultation med producent og leverandør obligatorisk.
• Når elektrisk udstyr er installeret i en højde over 2000 m, skal der forefindes særlig indikation, således at indkapslingens struktur kan justeres under fremstillingen.

Vigtigste tekniske parametre

Strukturen af ​​miljøvenligt koblingsudstyr/RMU?

12kV miljøvenligt koblingsudstyr har typisk et modulært design med en fleksibel kombination af funktionelle enheder, der kan forsegles i en fælles gastank eller separat. Strukturen kan arrangeres med øvre isolation eller nedre isolation. Hovedkomponenterne er opdelt i følgende sektioner:

rum

1. Gasisoleret rum: Det kerneforseglede kammer i koblingsanlægget, fyldt med tør luft eller nitrogen. Alle primære strømførende dele (samleskinner, afbrydere, forbindelser) er fuldstændigt forseglede og opnår IP67-beskyttelsesklassificering, upåvirket af det eksterne miljø.

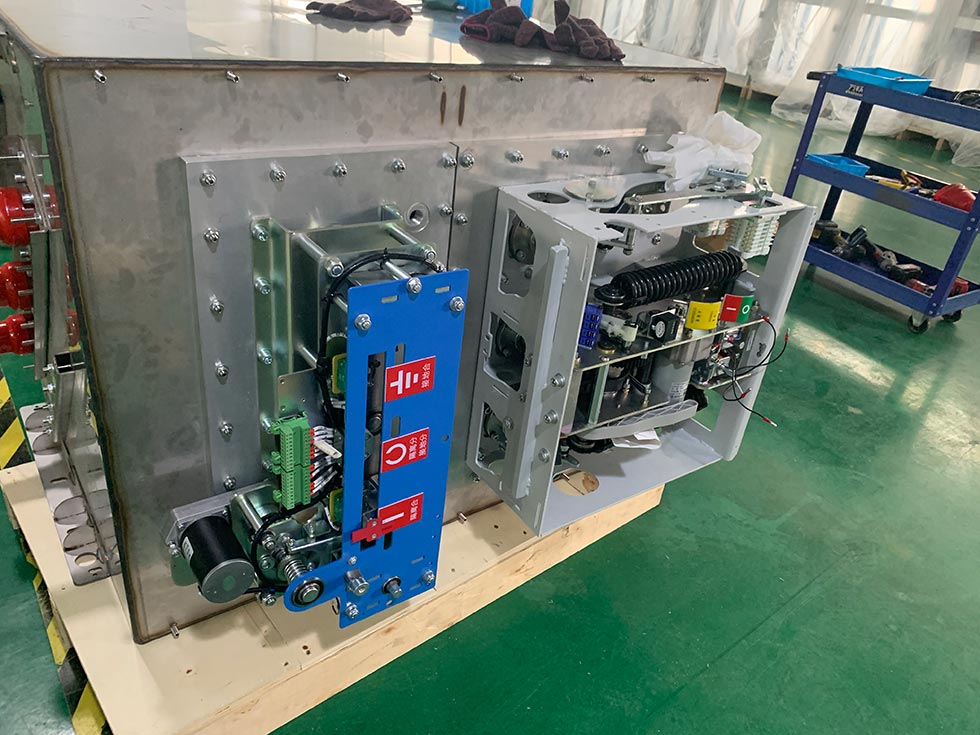

2. Mekanismerum: Placeret uden for det gasisolerede rum og rummer betjeningsmekanismerne og sekundære komponenter til lokal og fjernbetjening.

Kabelrum: Kabelrummets hovedfunktion bruges til at forbinde indgående og udgående kabler, normalt placeret i bunden af ​​koblingsudstyret, udstyret med observationsvinduer, belysningsudstyr og mekaniske sammenlåsningsanordninger for sikkerhed.

3. Lavspændingsrum (instrumentboks): Lavspændingsrummet (instrumentboks) er normalt placeret i toppen af ​​koblingsudstyret og bruges hovedsageligt til at installere sekundært udstyr såsom beskyttelsesrelæer, intelligente overvågningsmoduler og energimålere.

4. Trykaflastningskanal: Trykaflastningskanalen er placeret på den ene side af det gasisolerede kammer og er udstyret med brudskiver, som sikkert kan frigive trykket i ekstreme fejlsituationer for at sikre sikkerheden for operatører og udstyr.

Interne kernekomponenter:

1. Vakuumafbryder: Den lysbueslukkende kerne i afbryderen eller belastningsafbryderen. Den slukker lysbuen i et højvakuum og giver lang levetid, vedligeholdelsesfri drift og høj brydekapacitet.

2. Tre-positions afbryder: Integrerer lukkede, isolerede og jordede positioner. Ofte kombineret med vakuumkontakten til kredsløbskobling og sikker isolering. Forskellen mellem øvre og nedre isolation ligger i dens position i forhold til afbryderen.

3. Hovedskinne: Ledere til opsamling og fordeling af elektrisk energi. Side- eller topudvidelsesforbindelser muliggør fleksibel kombination og udvidelse mellem koblingsenheder.

4. Betjeningsmekanisme: Giver strøm til at åbne/lukke kontakten og inkorporerer et komplet "fem-forebyggende" mekanisk aflåsningssystem.

5. Intelligente overvågnings- og beskyttelsesenheder: Inkluderer gasovervågningsudstyr, spændingstilstedeværelsesindikatorer, strøm-/spændingssensorer, mikroprocessorbaserede integrerede beskyttelsesrelæer og smarte onlineovervågningsløsninger (densitetsrelæer, trykmålere, temperatur, fugtovervågning), der understøtter distributionsautomatisering og fjernstyring.

6. Andre komponenter : Kabelafslutninger, overspændingsafledere, instrumenttransformatorer mv.

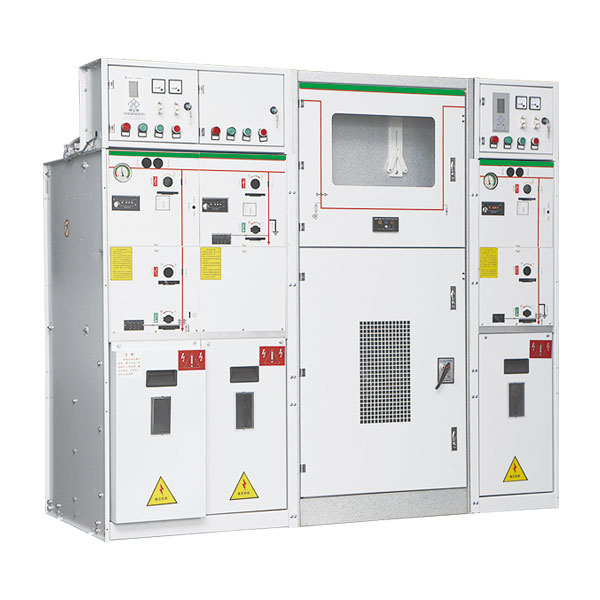

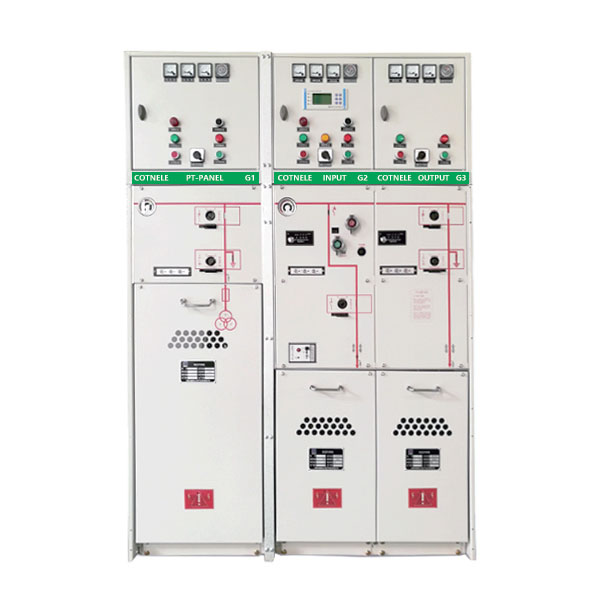

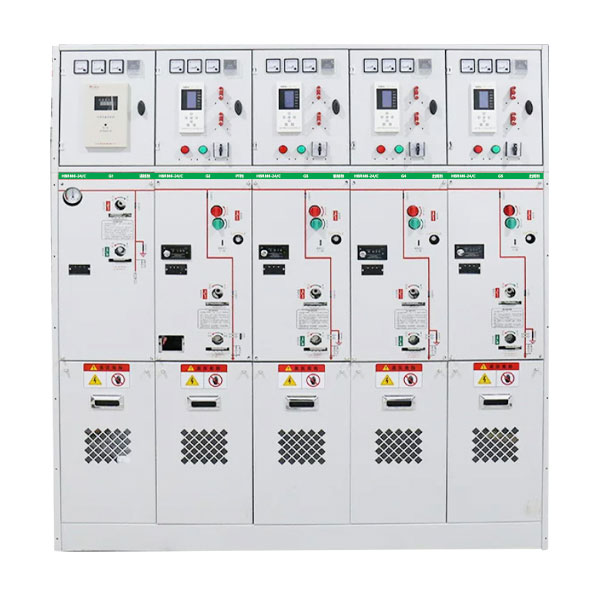

Klassifikation

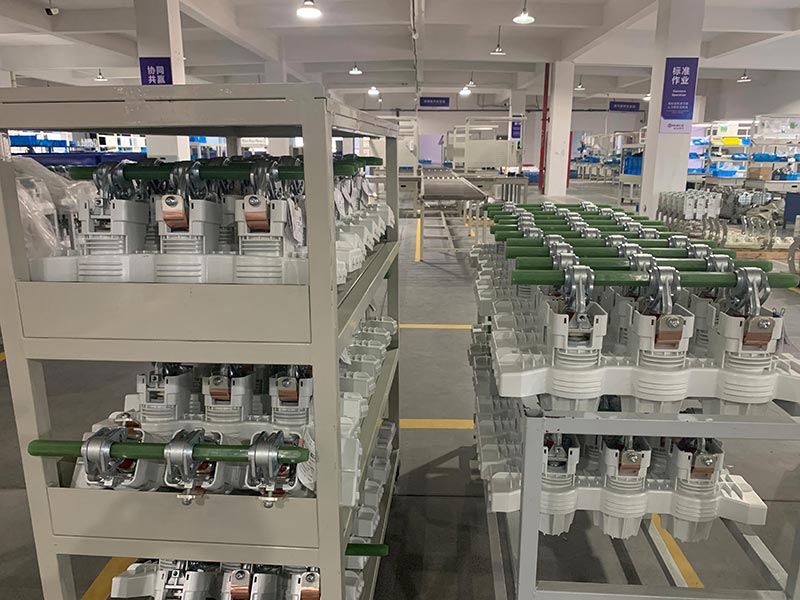

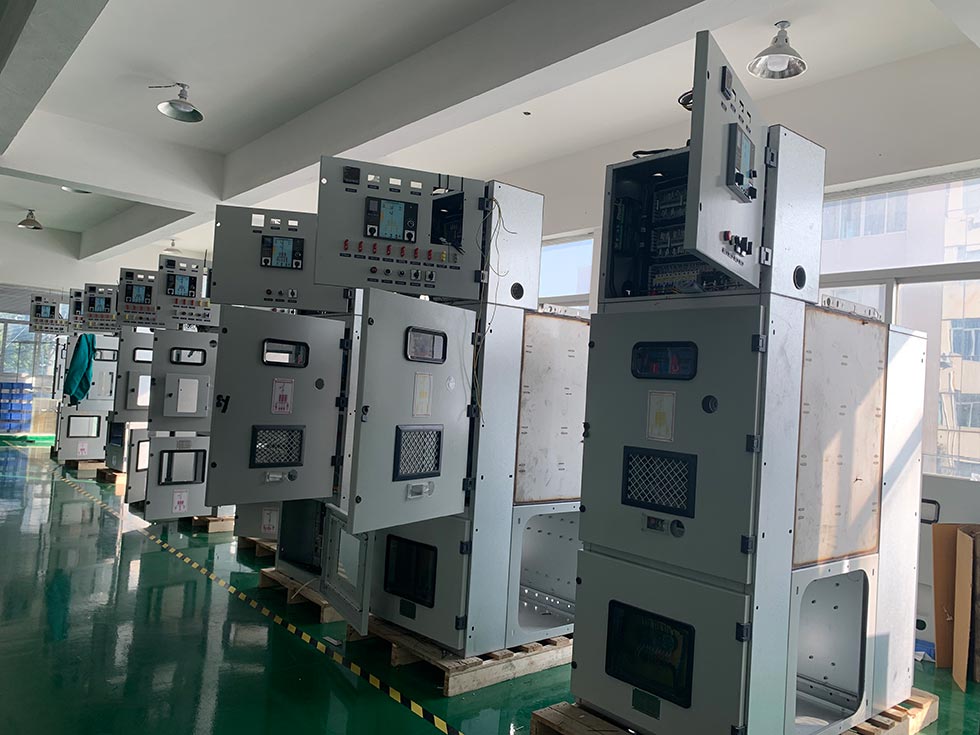

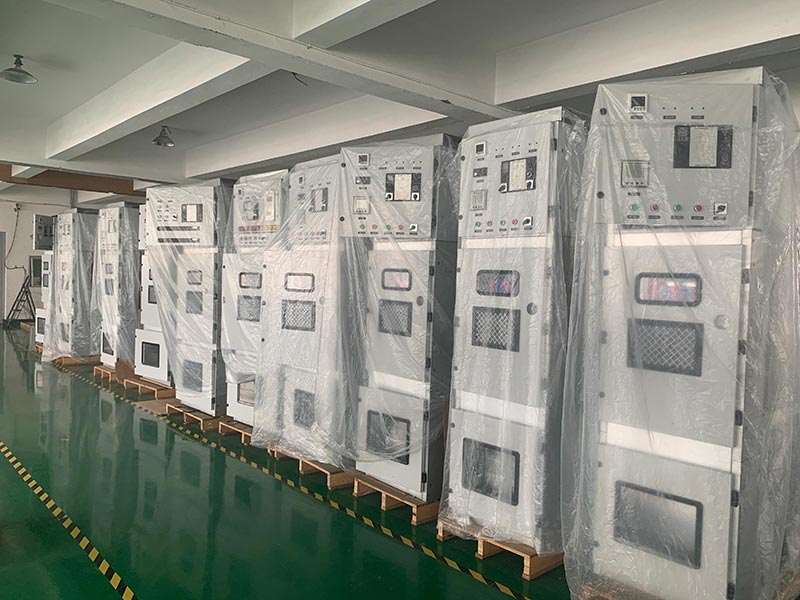

Vores værksted

Vigtigste produktfordele

1. Grøn & miljøvenlig

Isoleringsmedium GWP tæt på nul eller nul; fuldstændig SF₆-fri, ingen drivhusgasemissioner; høj genanvendelighed af materialer.

2. Sikker og pålidelig

Fuldt isolerede og forseglede - spændingsførende dele upåvirket af ydre miljø; opfylder isoleringskrav selv ved nul manometertryk; høj beskyttelsesklasse (IP67 for gastank); komplet fem-forebyggende sammenlåsning.

3. Kompakt struktur

Volumen kan sammenlignes med SF₆-koblingsudstyr med samme specifikationer (bredden kan være 460 mm, 420 mm osv.); lille fodaftryk; kan vægmonteres, hvilket i høj grad sparer plads på understationen.

4. Vedligeholdelsesfri eller lav vedligeholdelse

Lang levetid for vakuumafbrydere (f.eks. 10.000 mekaniske operationer); HV-isoleringsdele, der ikke er tilbøjelige til at ældes; hovedkomponenter kræver ingen periodisk vedligeholdelse; reducerede driftsomkostninger.

5. Stærk miljøtilpasningsevne

Stabil drift under barske forhold: stor højde, ekstrem kulde, fugtighed, forurening, kystnær salttåge, stærke sandstorme.

6. Højt intelligensniveau

Understøtter online overvågning og tidlig advarsel om gastryk, temperatur, fugt, strøm, spænding; integrerer distributionsautomatisering og IoT-funktioner.

7. Fleksibel udvidelse

Modulært design understøtter sideudvidelse, topudvidelse, fælles gastank eller separate gastanke; praktisk montering og tilslutning på stedet.

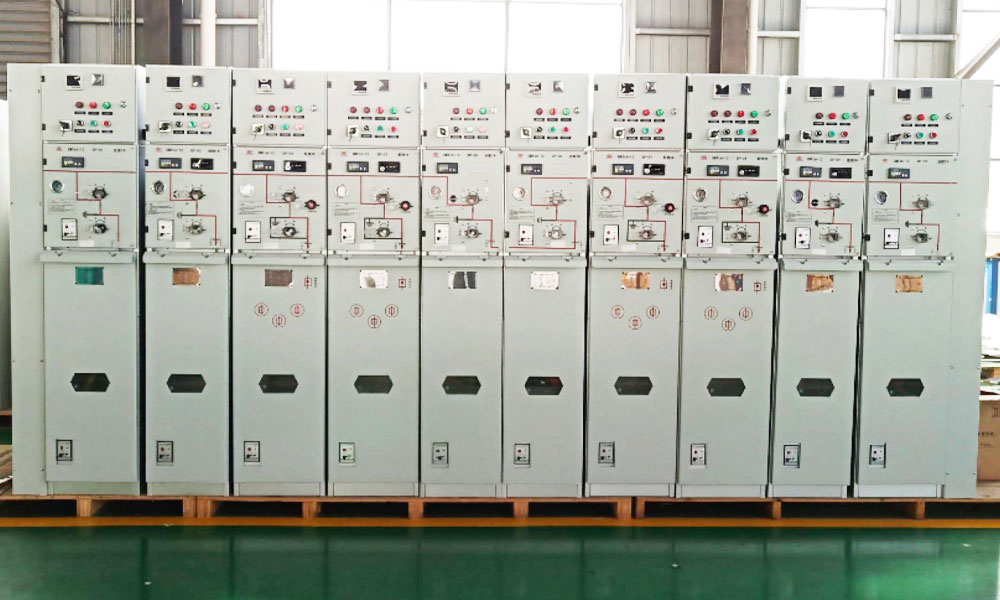

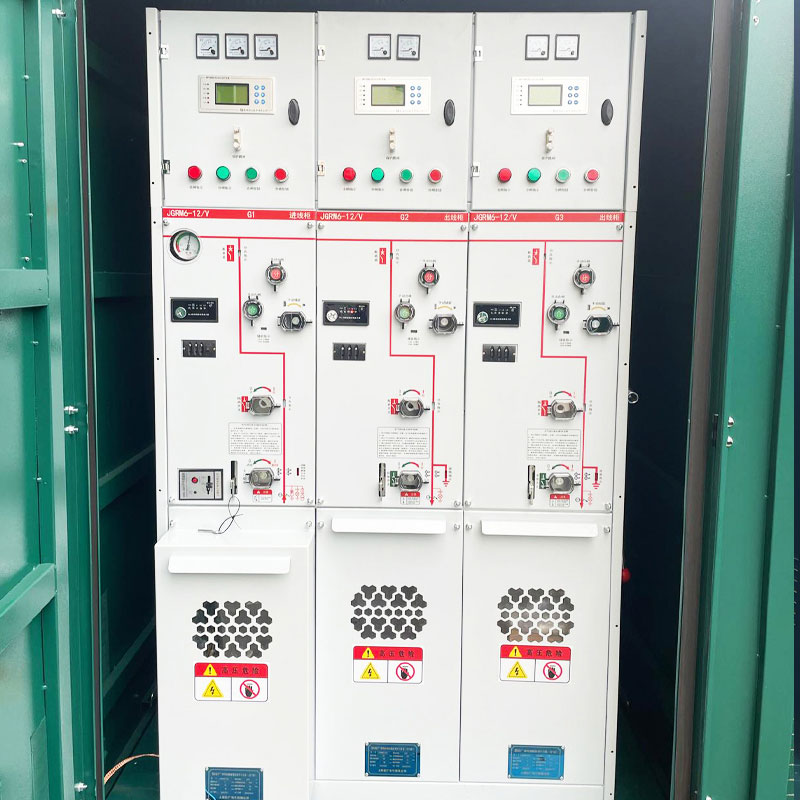

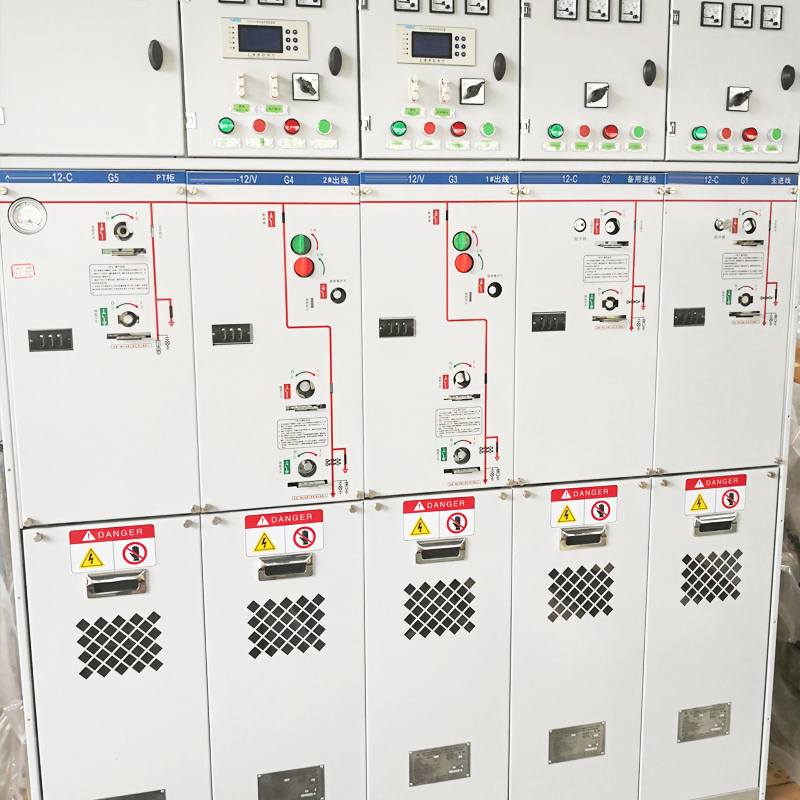

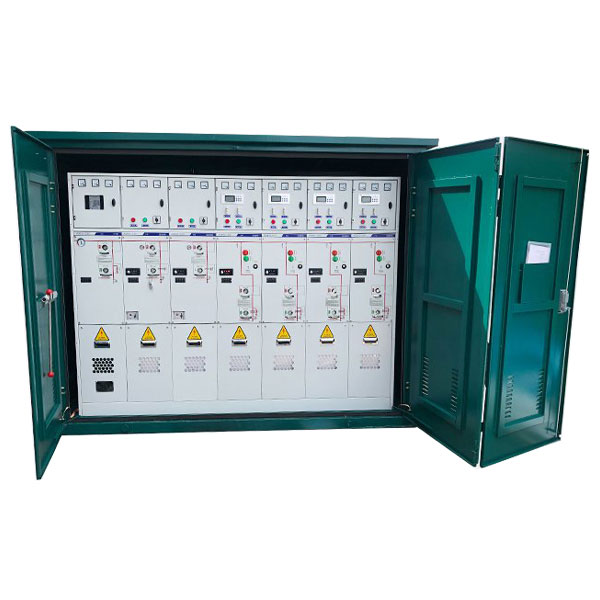

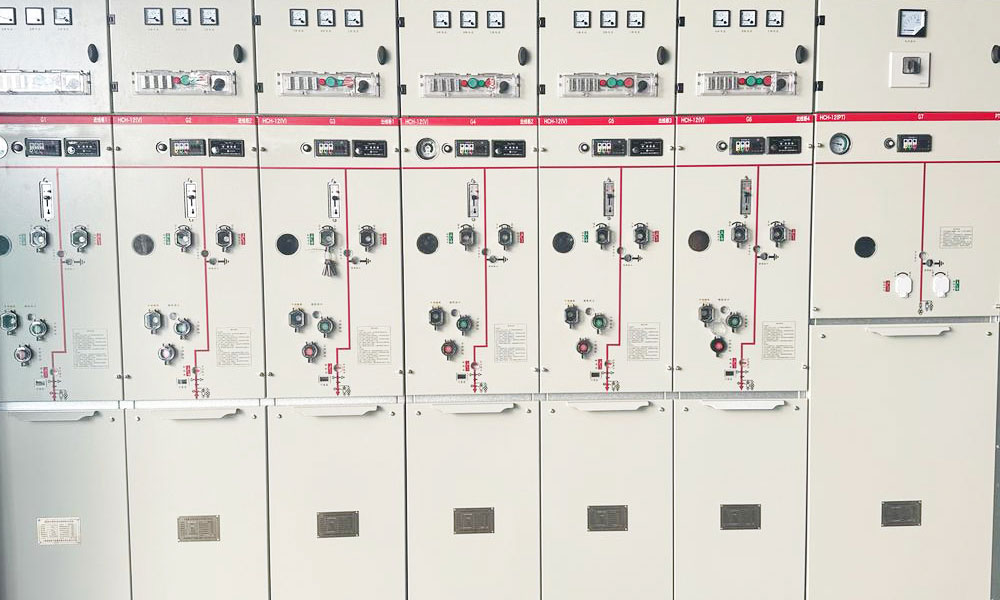

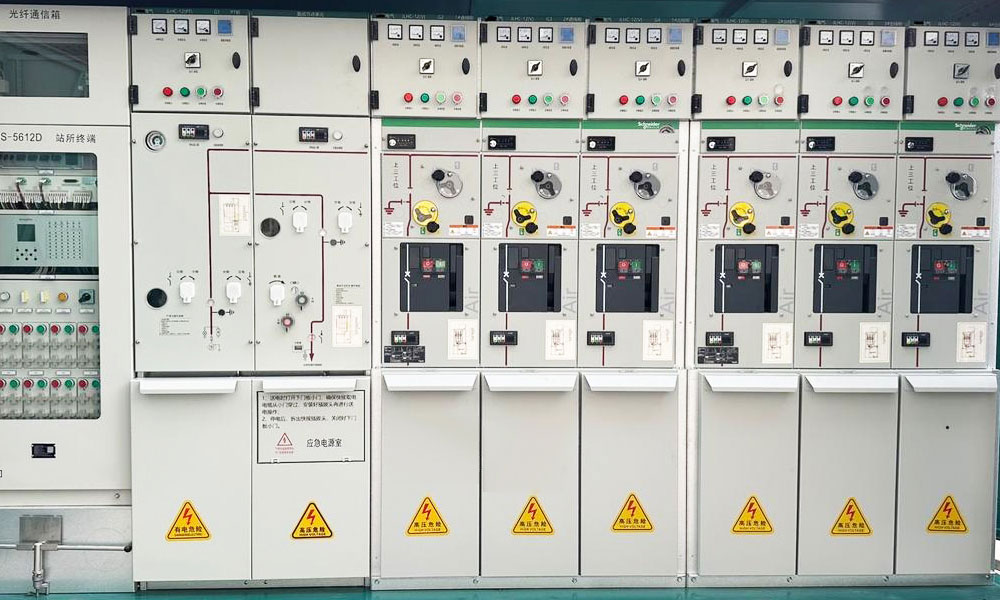

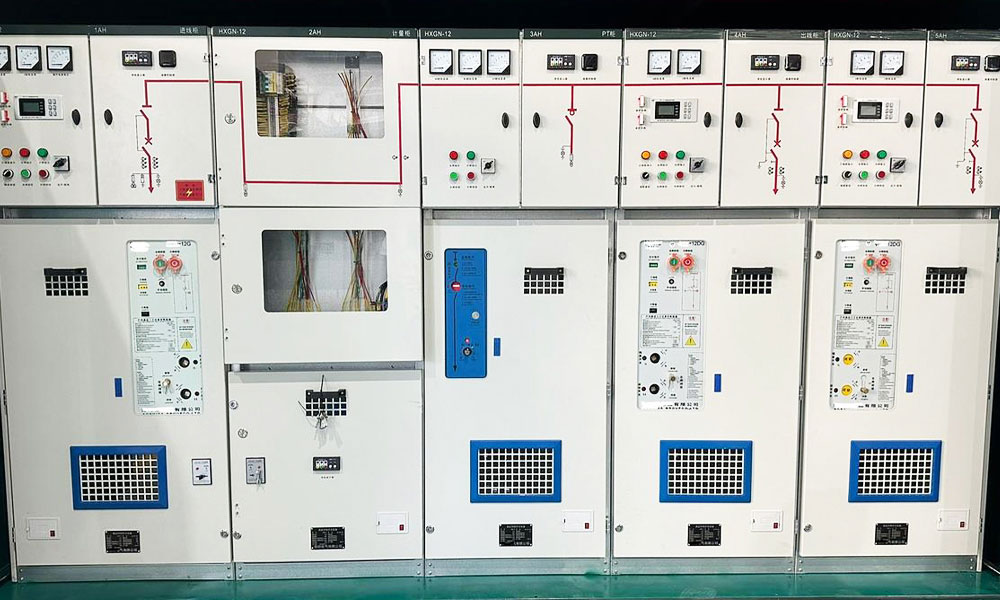

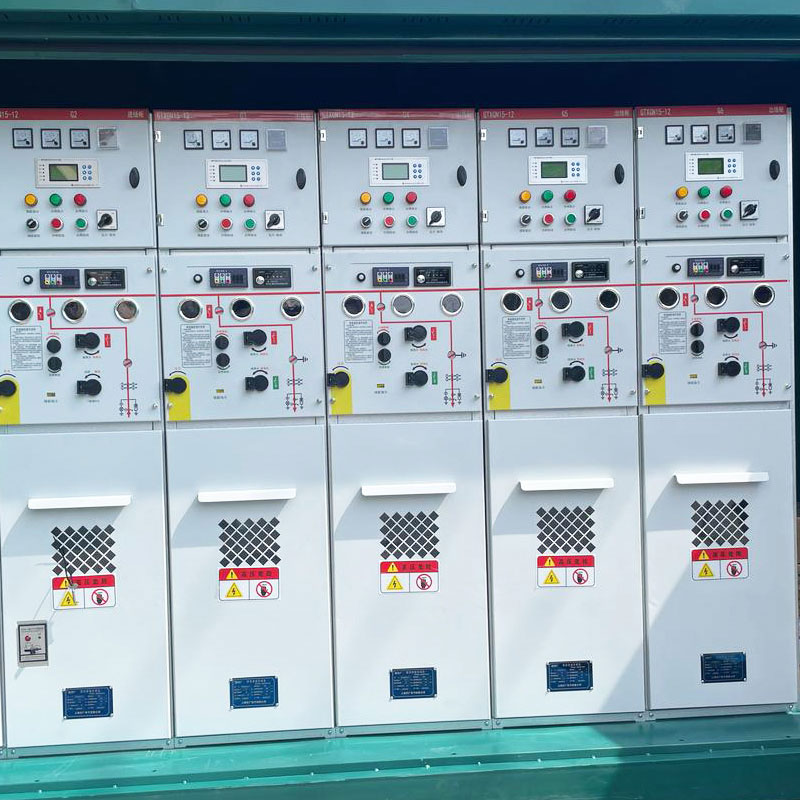

Produktudstillinger
