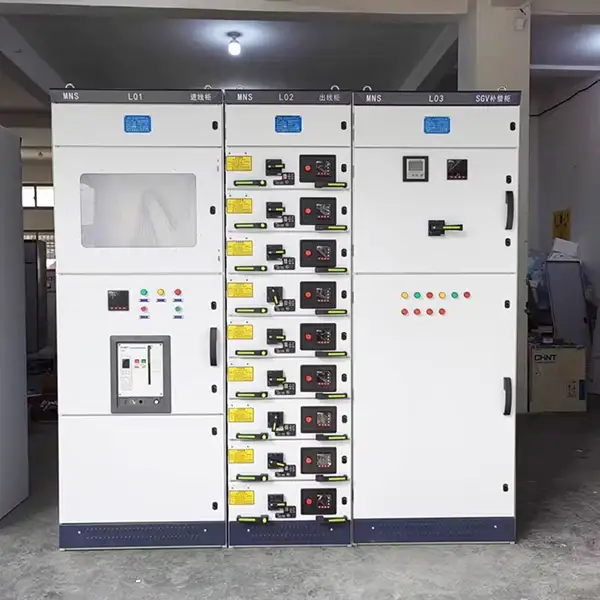

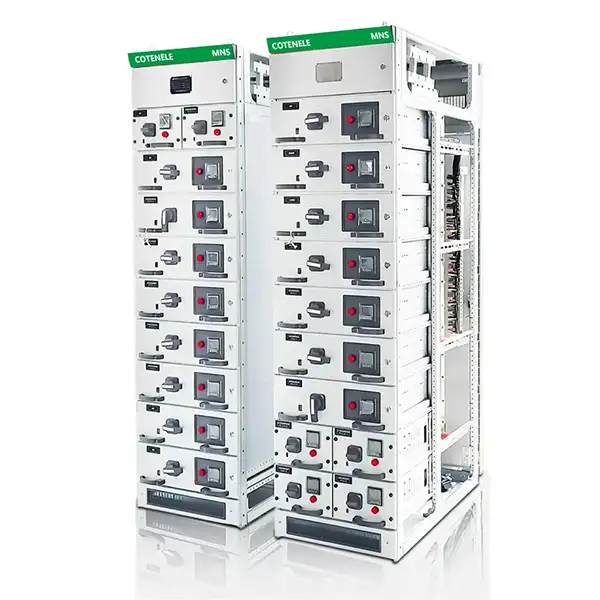

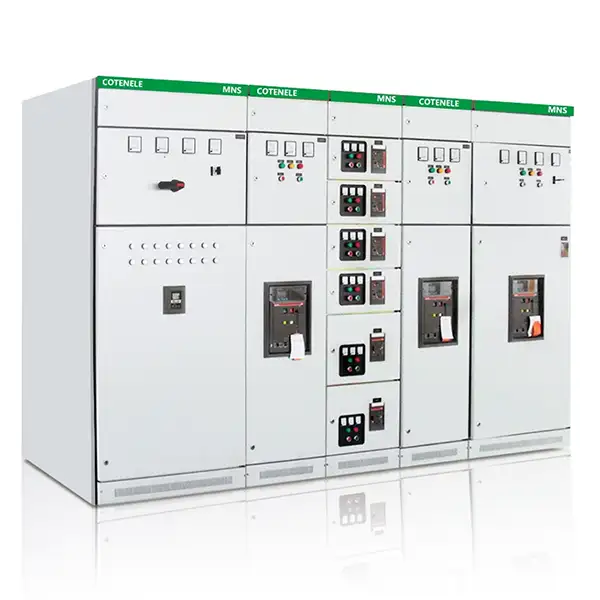

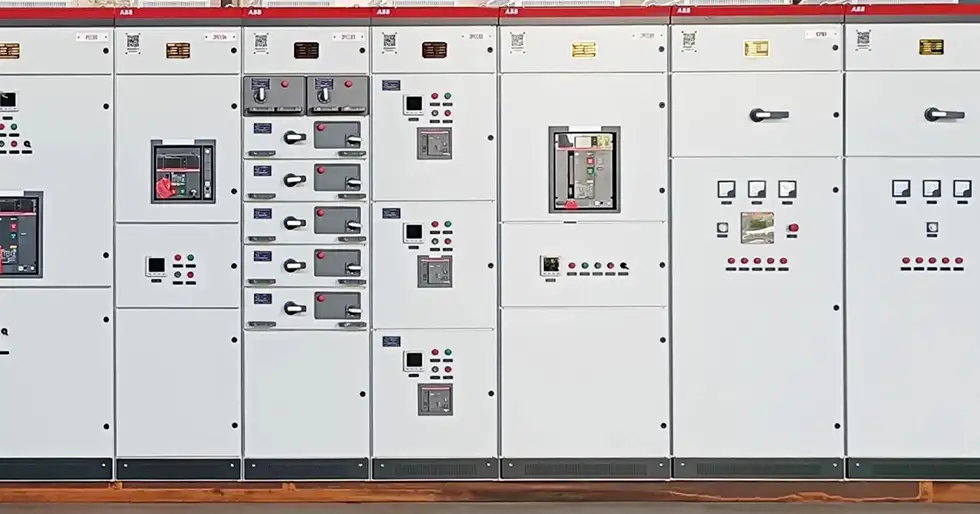

MNS udtageligt lavspændingskoblingsudstyr

Vigtigste tekniske parametre

Hvad er strukturen af ​​MNS-koblingsudstyr?

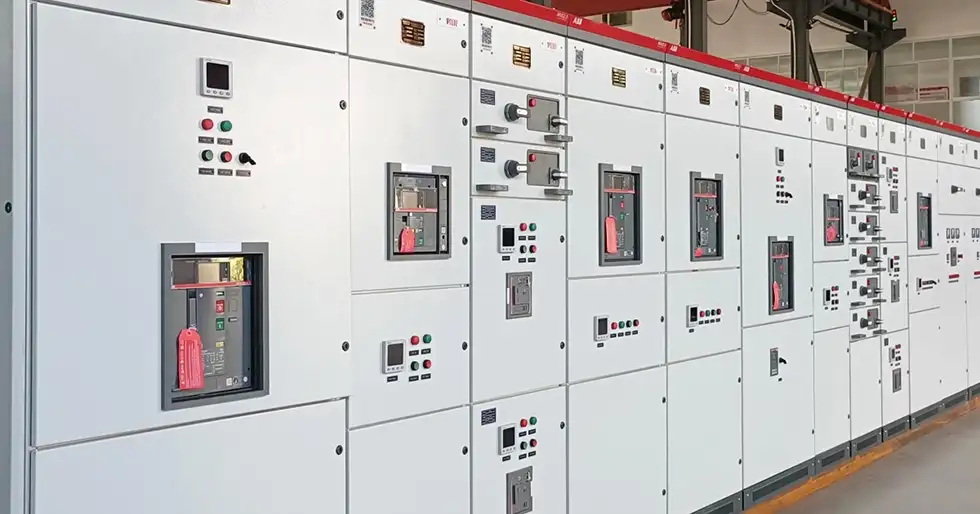

Skabskroppen af ​​MNS lavspændingsanlæg er tydeligt opdelt i flere uafhængige rum, dette kan sikre fejlisolering og driftssikkerhed:

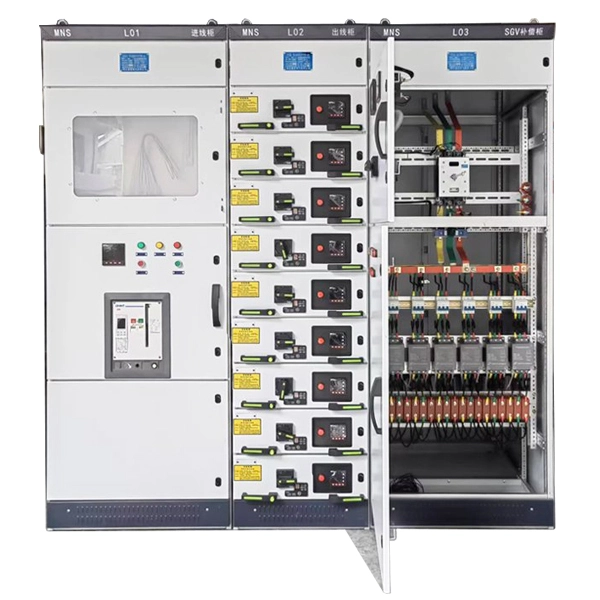

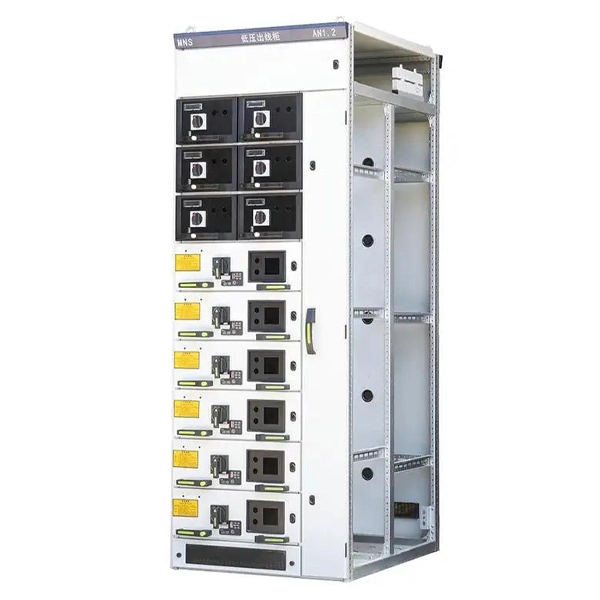

Skabsramme:MNS-koblingsskabets grundstruktur er sammensat af C-formede profiler samlet. C-formede profiler fremstilles ved at bøje stålplader med E=25mm som det modulære installationshul. Alle skabsreoler og indvendige skillevægge er behandlet med galvaniseret rensning. De omgivende dørpaneler og sidepaneler er belagt med højspændingselektrostatisk sprøjtning. Denne skabsramme har funktionerne høj styrke og fleksibilitet.

Funktionelle rum:

1. Vandret samleskinnerum:Placeret på bagsiden af ​​kabinettet er det hovedkanalen til strømopsamling og distribution.

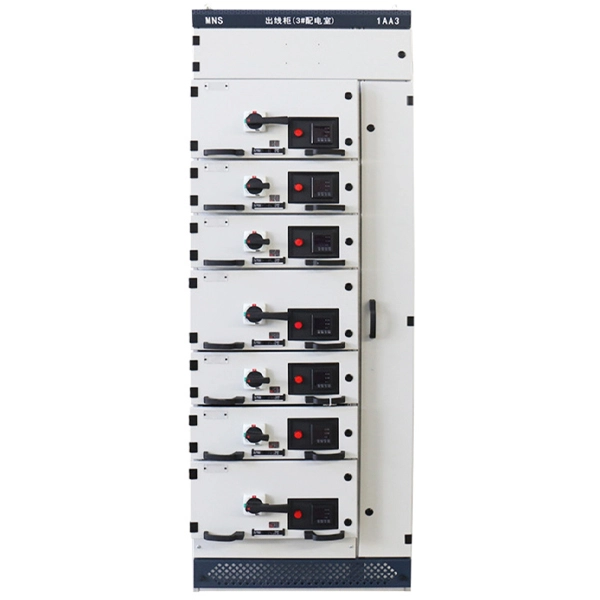

2. Rum til funktionel enhed:Placeret foran på skabet rummer det skuffeenheder, der hver især er et selvstændigt funktionelt modul.

3. Kabelrum:Placeret i forreste højre eller nederste del af kabinettet, bruges til at forbinde indgående og udgående kabler.

Produktegenskaber og fordele:

1. Modularitet og fleksibilitet:Skuffeenhedens højder på MNS udtagelige lavspændingskoblingsudstyr er baseret på modulære dimensioner (f.eks. 8E/4, 8E/2, 8E, 16E, 24E), kan være fleksibel konfiguration. Et enkelt kabinet kan rumme op til 36 kredsløb (enkeltsidet drift).

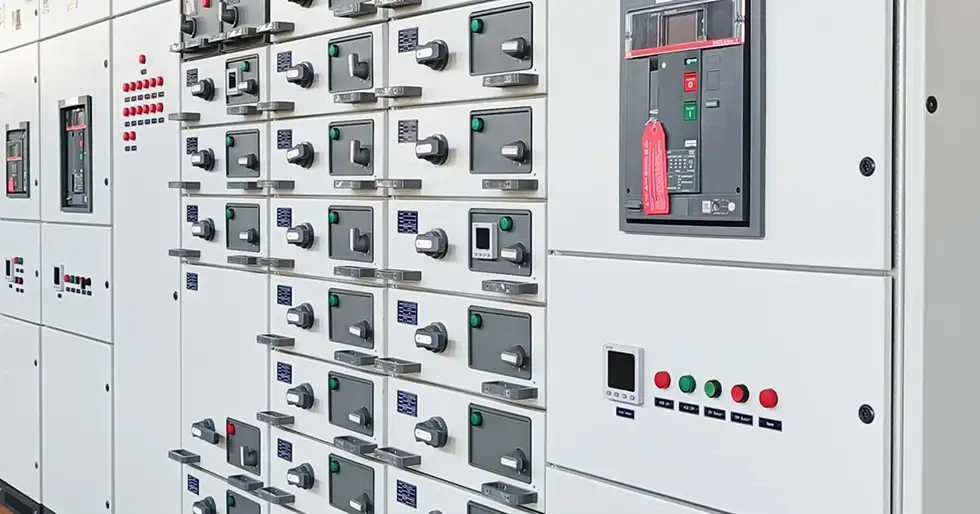

2. Tre-positions skuffedesign:Hver skuffe har tre positioner: "Tilsluttet", "Test" og "Frakoblet".

Forbundet:Hoved- og hjælpekredsløb er begge forbundet; udstyret fungerer normalt.

Prøve:Hovedkredsløb afbrudt, kun hjælpekredsløb tilsluttet – tillader test af kontrolkredsløb uden at afbryde hovedkredsløbet.

Afbrudt:Både hoved- og hjælpekredsløb er afbrudt; skuffen kan trækkes helt ud for vedligeholdelse eller udskiftning.

3. Høj sikkerhed og pålidelighed:

Mekanisk interlock:Skuffebetjeningshåndtaget på MNS-koblingsudstyret låser sammen med den interne afbryder, hvilket sikrer, at skuffen kun kan flyttes, når afbryderen er åben, dette kan forhindre drift under belastning.

4. Fysisk isolation:Koblingsrummene er adskilt af stålplader eller højstyrke flammehæmmende plastbarrierer, som effektivt kan begrænse fejludbredelsen.

Robust samleskinnesystem:Den vandrette samleskinne på MNS-koblingsudstyret er specielt designet til at modstå kortslutningsstrømme op til 100kA/1s med fremragende dynamisk og termisk stabilitet.

Intelligent kapacitet:Dette koblingsudstyr kan integrere smarte målere og kommunikationsmoduler (f.eks. Modbus, Profibus) til fjernovervågning, parametermåling (strøm, spænding, effektfaktor osv.) og tidlig fejlmelding.

5. Nem installation og vedligeholdelse:MNs koblingsskuffer kører på rullestyr for lav tilbagetrækningsmodstand, som kan betjenes af en enkelt person. Kabelrummet giver rigelig plads og understøtter for- eller bagtilslutning, hvilket letter vedligeholdelsen.

Overvejelser om valg og brug

1. Matching af tekniske parametre:Bestem den nominelle strøm baseret på den samlede belastningseffekt og diversitetsfaktor; vælg koblingsenheder med tilstrækkelig brudkapacitet i henhold til nettets kortslutningskapacitet.

2. Funktion og kredsløbskonfiguration:Afklar, om applikationen er et powercenter (PC) eller et motorkontrolcenter (MCC), og vælg den passende skuffetype og -størrelse.

3. Miljøtilpasningsevne:Vælg den passende beskyttelsesklassificering (f.eks. IP30, IP40, IP54) baseret på installationsmiljøet (f.eks. rent tørt elektrisk rum vs. fugtigt støvet industriværksted).

4. Konfiguration af skuffeenhed:

1/4 enhed:Til kredsløb med lille kapacitet og høj tæthed, såsom belysning og lille strømudstyr.

1/2 enhed:Velegnet til kredsløb med middel kapacitet, f.eks. ventilator- og pumpestyring.

1 enhed og derover:Anvendes til udstyr med høj effekt eller hovedkredsløb, såsom indgående og bus-tie.

Installations- og vedligeholdelsespunkter

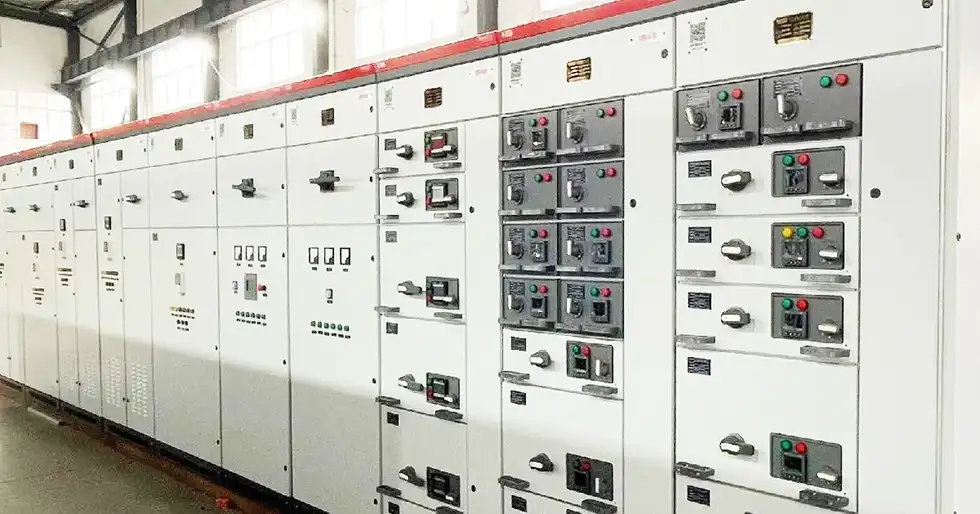

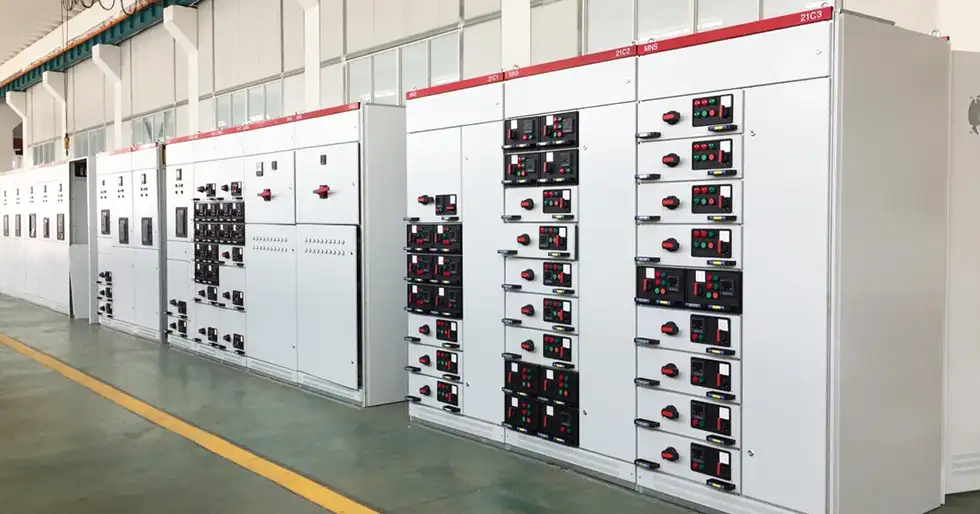

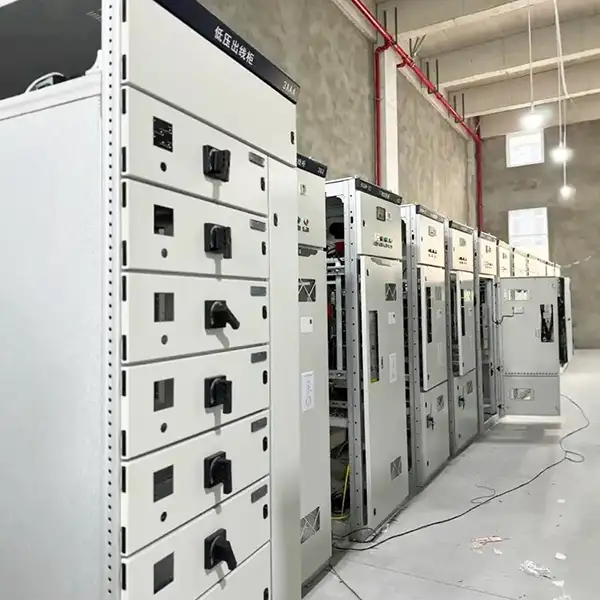

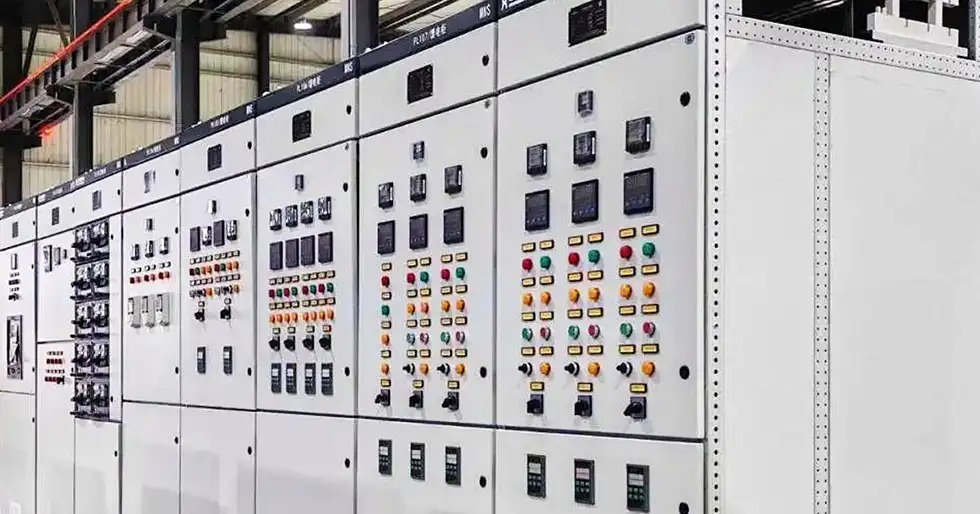

1. Installationsmiljø:MNS udtagelige lavspændingskoblinger bør installeres indendørs uden eksplosive, ætsende gasser eller støv. Fundamentet skal være plant, med kanalstålniveaufejl kontrolleret inden for 1/1000.

2. Installationsprocedure:Følg trinene: "Forberedelse → Positionering → Tilslutning → Idriftsættelse". Efter at hovedskinne er tilsluttet, skal isolationsmodstandstests og andre kontroller for at sikre korrekthed, før strømforsyning.

3. Betjening og vedligeholdelse:Alt betjenings- og vedligeholdelsesarbejde skal udføres af uddannet professionel el-operatør. Ved daglig vedligeholdelse er det nødvendigt regelmæssigt at kontrollere, om skuffestikkontaktområdet er overophedet, kontrollere, om den mekaniske låseanordning fungerer korrekt, og rense støvophobningen inde i panelet.
