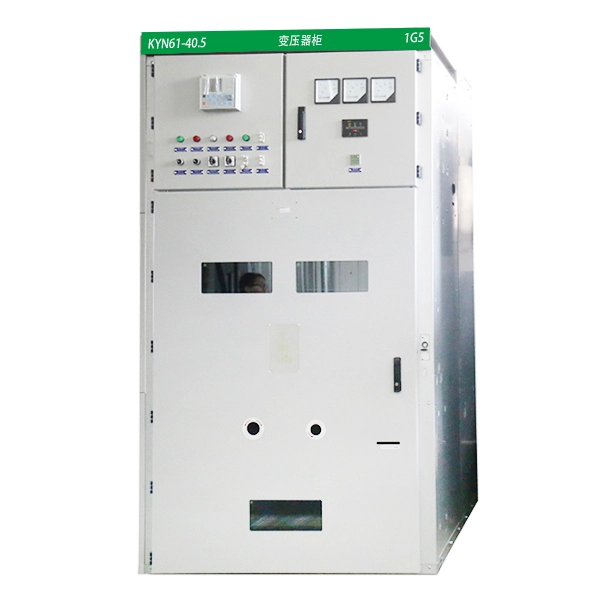

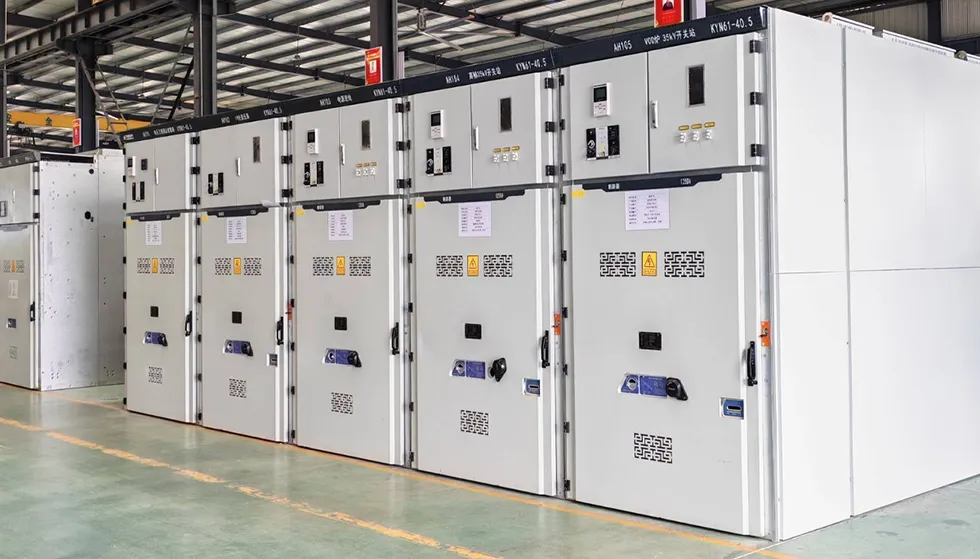

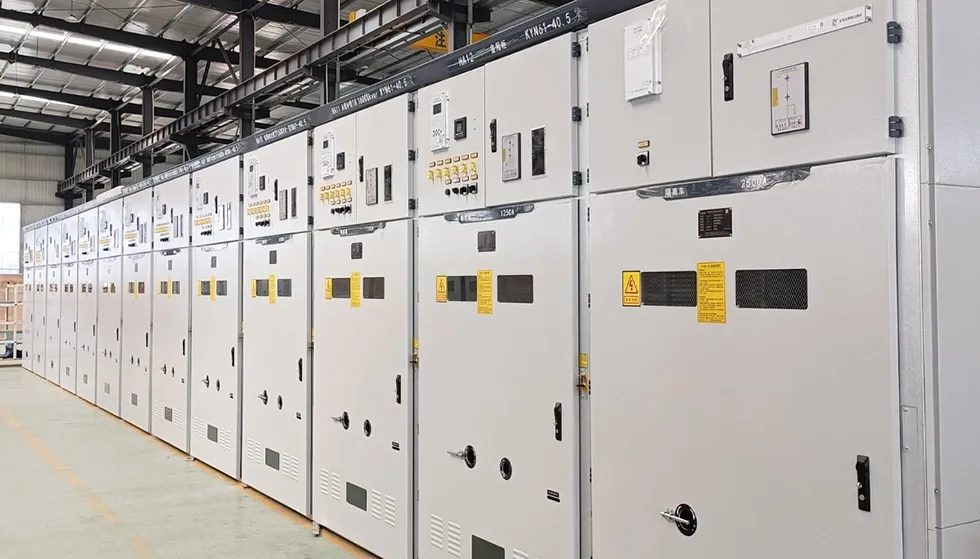

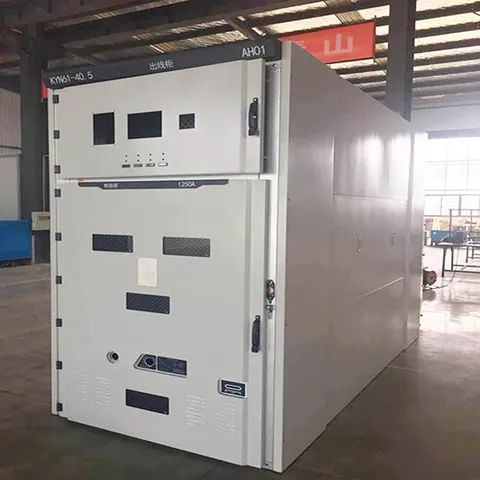

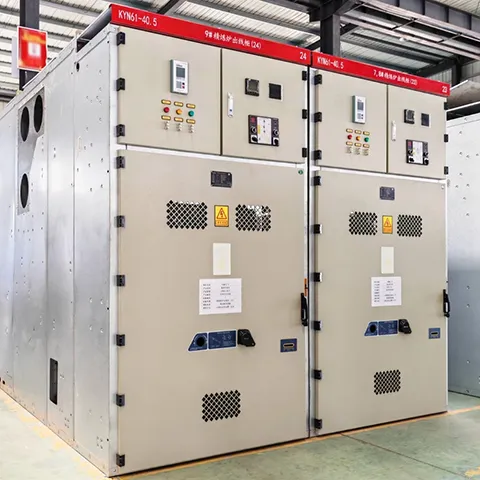

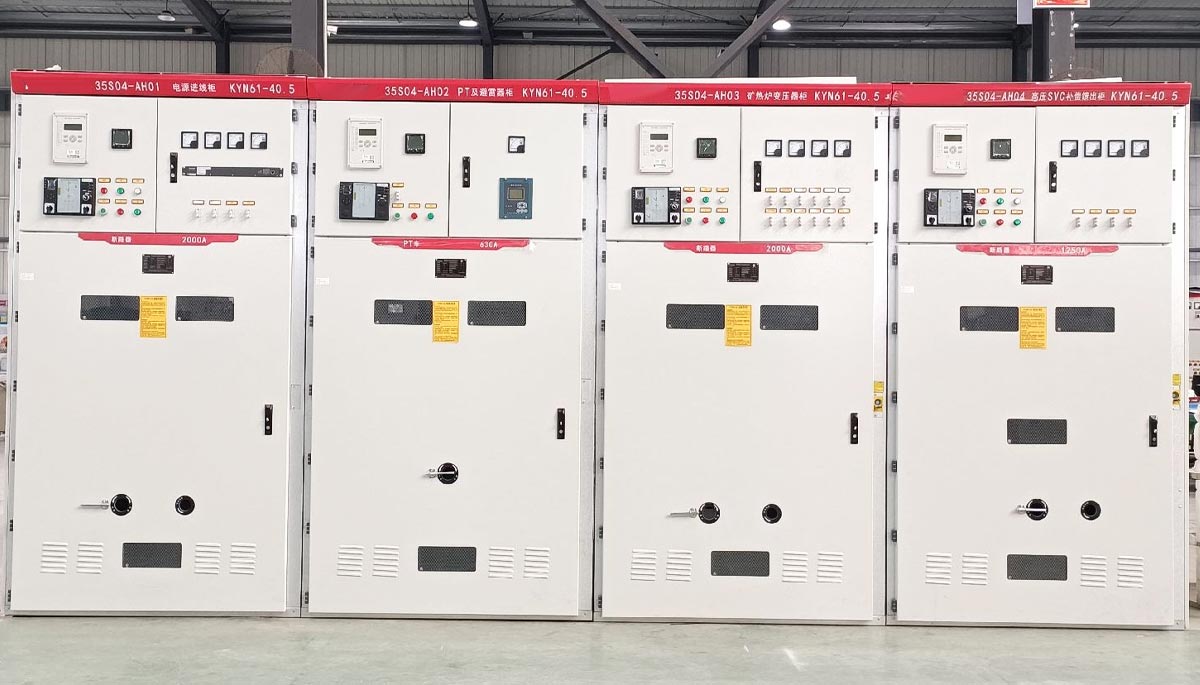

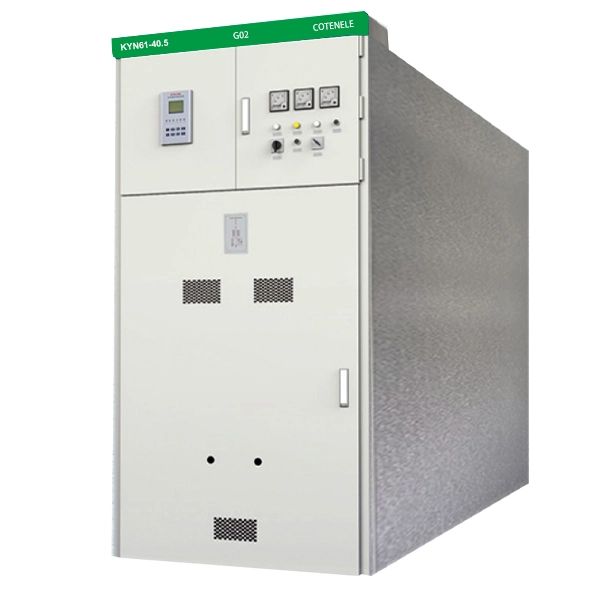

33KV mellemspænding metalbeklædte koblingspaneler

KYN61-40.5-serien 33KV mellemspænding metalbeklædte koblingspaneler er en meget brugt indendørs koblingsudstyrsløsning til 35 kV krafttransmissions- og distributionssystemer. Dens fulde betegnelse er "Armored Removable AC Metal-Enclosed Switchgear." Cotenele er en pålidelig og erfaren producent af denne type udstyr.

KYN61-40.5 koblingsudstyret bruges primært til styring, beskyttelse og overvågning af elektriske kredsløb i krafttransmissions- og distributionssystemer. Med moden teknologi, høj driftssikkerhed og dokumenteret ydeevne anvendes den i vid udstrækning i kraftværker, transformerstationer og industri- og minedriftsnetværk.

Dette koblingsudstyr overholder følgende standarder:

GB 3906 — 3–35 kV AC metalindkapslet koblingsudstyr

GB/T 11022 — Fælles tekniske krav til højspændingskoblingsudstyr og kontroludstyr

IEC 62271-200 — AC metalindkapslet koblingsudstyr og kontroludstyr til nominelle spændinger over 1 kV og op til 52 kV

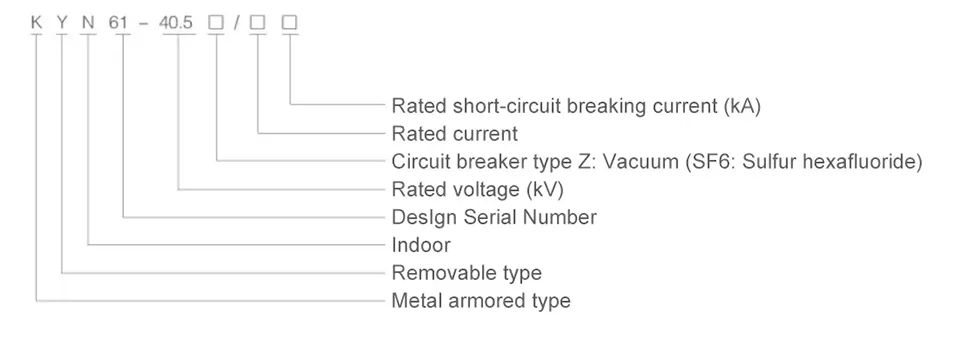

Model og betydninger

Vigtigste tekniske parametre

Vigtigste tekniske parametre for KYN61-40.5

Vigtigste tekniske parametre for KYN61-40.5

Arbejdsforhold

1. Omgivende lufttemperatur:Den maksimale temperatur skal være +40°C, og minimumstemperaturen skal være -10°C.

2. Højde:Installationsstedet må ikke overstige 1oo0 m over havets overflade.

3. Den omgivende relative luftfugtighed:Den daglige gennemsnitsværdi må ikke være mere end 95%, og den månedlige gennemsnitsværdi må ikke være mere end 9o%.

4. Omgivende luftforhold:Udstyret er ikke beregnet til steder, hvor der er ætsende stoffer, kraftig forurening, brændbare gasser eller intense vibrationer.

5. Seismiske forhold:Skulle der opstå et jordskælv, må dets intensitet ikke overstige størrelsesordenen 8.

Hvad er anvendelserne af KYN61-40.5 koblingsudstyr?

KYN61-40.5 serie 33KV mellemspænding metalbeklædte koblingspaneler er meget udbredt i:

1. Kraftværker og nettransformerstationer (mest almindelige)

2. Industri- og minevirksomheder (metallurgi, petrokemikalier, kulminer, cement, bilfremstilling osv.)

3. Vedvarende energiprojekter (PV-kraftværker, vindmølleparker – i deres step-up- eller distributionsstationer)

4. Infrastruktur (lufthavne, hospitaler, højhuse, store kommercielle komplekser)

5. Særlige applikationer (hyppige driftssteder)

Hvad er produktfordelene for KYN61-40.5 koblingsudstyret?

Høj sikkerhed:Fuldt metalpansret og ruminddelt, udstyret med et omfattende "fem-sikre" sammenlåsningssystem for at forhindre fejlbetjening og sikre personale- og udstyrssikkerhed. Hvert funktionelt rum har en uafhængig trykaflastningskanal til at dirigere lysbuefejl væk fra operatøren.

Høj pålidelighed:Lang designlevetid; nøglekomponenter såsom afbryderen og jordingskontakten kan opnå titusindvis af mekaniske operationer.

Fleksibel konfiguration:Kompatibel med forskellige mainstream-afbrydermærker (f.eks. indenlandske ZN85, ABB VD4 osv.) for at opfylde forskellige brugerkrav. Understøtter flere hovedledningssystemer (kabelindgang/-udgang, luftledningsindgang/-udgang osv.).

Hvordan køber man 33KV Medium Voltage Metalclad Switchgear Panels?

Angiv venligst nedenstående oplysninger, før du bestiller:

1. Enkeltlinjediagrammet over hovedkredsløbsskemaet, dets tilsigtede anvendelse, den specifikke hovedkredsløbskonfiguration, koblingsrummets grundplan og udstyrets arrangement og layouttegninger. Det vil være bedst, hvis du kan give detaljerede projektkravdokumenter.

2. Krav til styre-, måle- og beskyttelsesfunktioner for koblingsanlægget samt krav til andet lukket udstyr og automatiseringsanordninger.

3. Typebetegnelsen, tekniske specifikationer og mængden af ​​hver elektrisk komponent, der anvendes i koblingsanlægget.

4. Hvis der kræves en samleskinnebro mellem koblingsenheder eller til det indgående ledningsskab, skal følgende detaljerede data gives: skinnebroens nominelle strømbærende kapacitet, dens spændvidde og dens højde over gulvet.

5. Hvis koblingsanlægget skal anvendes under særlige miljøforhold, skal sådanne forhold specificeres nærmere ved afgivelse af bestillingen.

6. Eventuelle andre særlige krav skal drøftes og aftales med vores virksomhed.

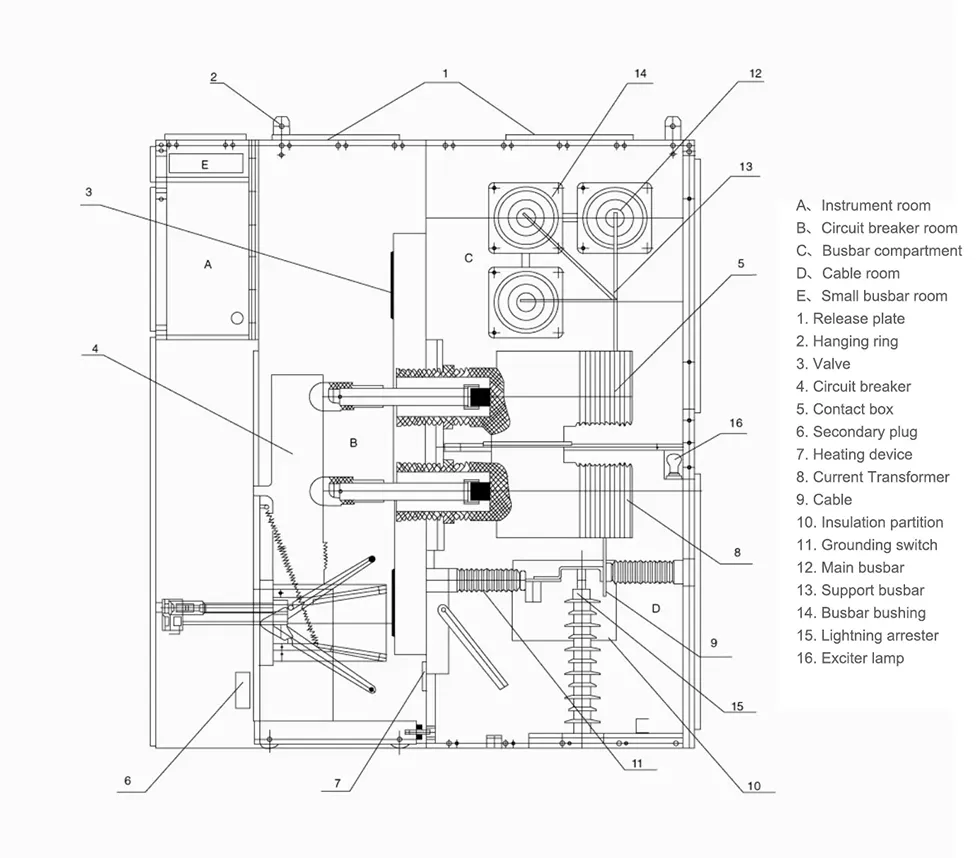

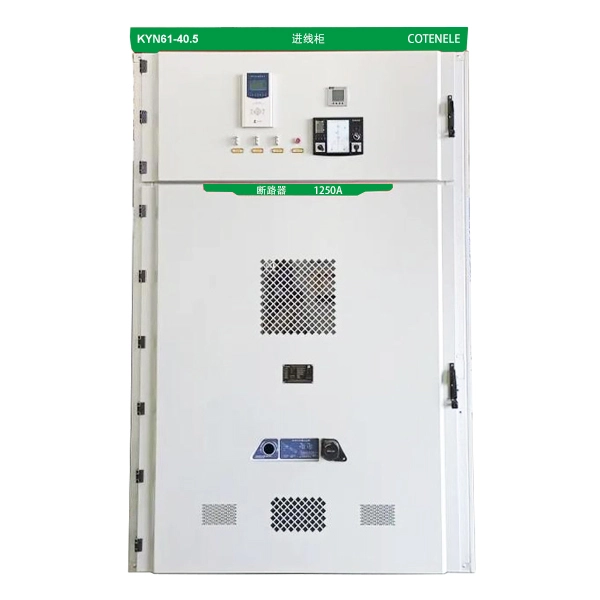

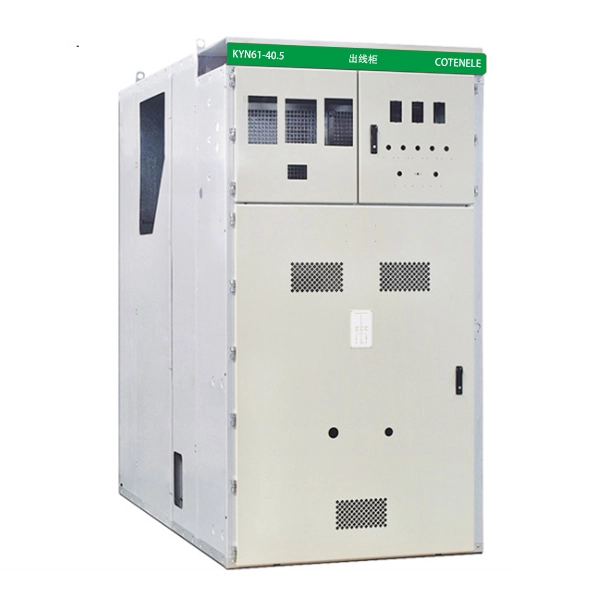

Udseende og dimensioner
