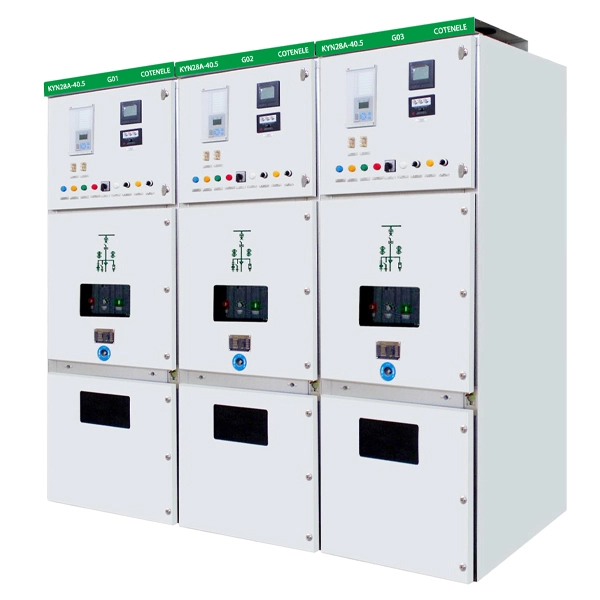

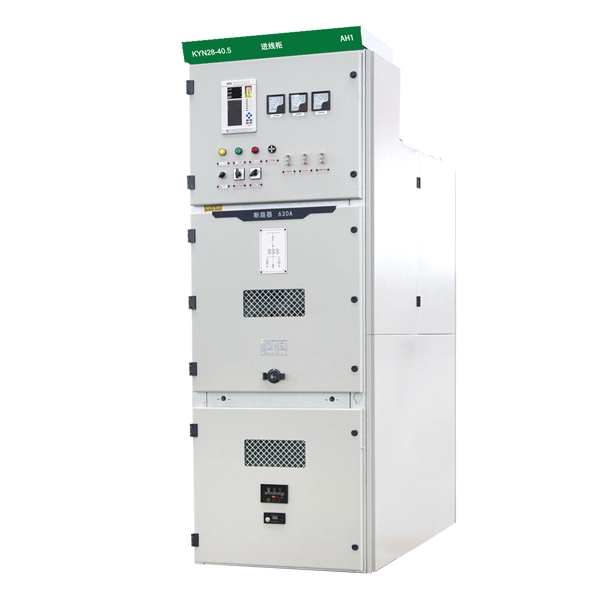

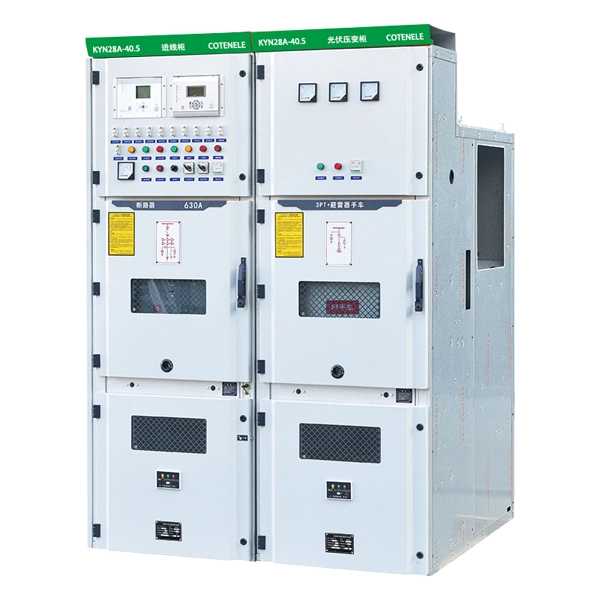

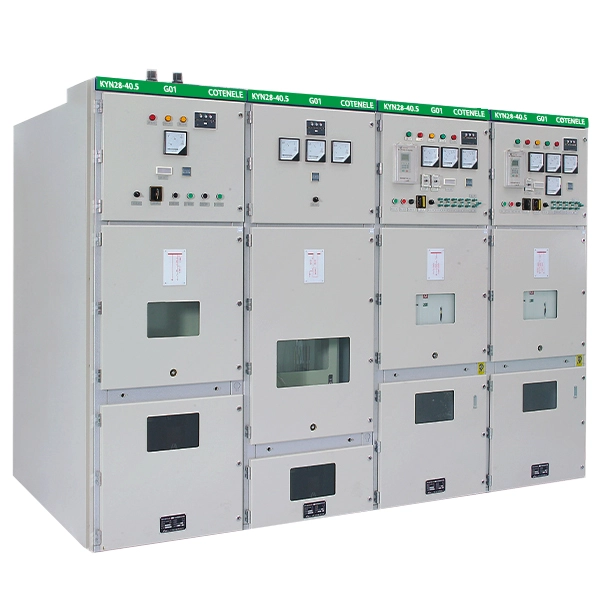

33KV MV Switchgear Medium Voltage Switch Gear
KYN28-40.5 mellemspændingskoblingsudstyr er et nyt produkt udviklet af Cotenele, med en nominel spænding på op til 40.5kv, Denne KYN28-40.5 type 33KV MV Switchgear Medium Voltage Switch Gear, er primært beregnet til trefasede vekselstrømssystemer med en nominel spænding på 50,5 kV og 40,5 kV. Det er almindeligt anvendt i enkelt-samleskinne og sektionsopdelte samleskinnearrangementer. Produktdesignet overholder relevante standarder såsom IEC 298 og GB3906-2006.
Cotenele har længe været engageret i innovation og forskning inden for mellemspændingskoblingsteknologi. KYN28-40.5 serie 33KV MV koblingsudstyr mellemspændingskoblingsudstyr er et nyt produkt fra Cotenele, som normalt bruges til at opfylde distributionskravene for nominel spænding 35 KV i kraftværker, understationer, industri- og minevirksomheder, offentlige institutioner og andre steder. opfylder fuldt ud kravene til "fem-forebyggende" sikkerhedslåse.
Udstyret kan monteres med producentens egne ZN85 og VTK serie vakuumafbrydere, eller alternativt med ABB’s VD4 vakuumafbrydere.
Model og betydninger
Vigtigste tekniske parametre
| Punkt | Enhed | Tekniske parametre | |
| Nominel spænding | KV | 40.5 | |
| Nominel frekvens | Hz | 50 | |
| Nominel strøm | A | 1250160020002500 | |
| Strømfrekvens med og spænding | Strømfrekvens modstår spændingen i hovedkredsløbet i 1 minut | KV | 95 KV (118 KV på tværs af det isolerende mellemrum til særlige krav) |
| Effekt-frekvens modstå spænding af hjælpe- og kontrolkredsløb | V | 2000 | |
| Lynimpuls modstår spænding | KV | 185 KV (215 KV på tværs af det isolerende mellemrum til særlige krav) | |
| Nominel brudstrøm (RMS) | KA | 2.531,5 | |
| Mærkestrøm (peak) | KA | 63,80 | |
| Nominel dynamisk modstå strøm (peak) | KA | 63,80 | |
| Nominel korttidsmodstå strøm i 4 sekunder (RMS) | KA | 2.531,5 | |
| Nominel spænding af hjælpe- og styrekredsløb | V | -110,-220,～110,～220 | |
| Grad af beskyttelse | IP3X til kabinet; IP2X mellem rum og når afbryderrumsdøren er åben | ||
Hvad er produktegenskaberne for KYN28-40.5 koblingsudstyr?
1. Metalbeklædte og modulære rum:Indkapslingen til 33KV MV Switchgear Medium Voltage Switch Gear er lavet af aluzinkstålplade og indvendigt rum opdelt i uafhængige rum, såsom afbryderrum, samleskinnerum, kabelrum og relæ-/instrumentrum. Denne struktur opnår "LSC2B"-standarden, hvilket betyder, at når der opstår en fejl eller vedligeholdelse udføres i et rum, forbliver driften af andre rum upåvirket.
2. "Centermonteret" udtræksafbryderarrangement:Kernekomponenterne, såsom vakuumafbryder, isoleringsafbryder, er installeret på en aftagelig lastbil (udtræksenhed). Når den har brug for vedligeholdelse, kan den defekte lastbil trækkes helt ud og erstattes med en ekstra for hurtigt at genoprette strømforsyningen, hvilket forkorter afbrydelsestiden markant.
3. "Fem-forebyggende" mekanisk sammenlåsning:Gennem obligatorisk mekanisk sammenlåsning sikrer den, at den næste operation kun kan udføres under specifikke forhold. Denne funktion kan effektivt forhindre sådanne fejlfunktioner som ukorrekt lukning eller åbning af afbryderen, flytning af lastbilen ind eller ud under belastning, lukning af jordingskontakten, når kredsløbet er strømførende, ind i et strømførende rum ved en fejltagelse og lukning af afbryderen med jordingskontakten lukket. Dette kan sikre sikkerheden for personale og udstyr.
4. Øverste trykaflastningskanal:når der opstod en intern lysbuefejl i koblingsudstyret, ledes højtemperatur- og højtryksgasserne til at frigives gennem den øverste kanal, hvilket minimerer farer og beskytter drifts- og vedligeholdelsespersonale.
Struktur og dimensioner

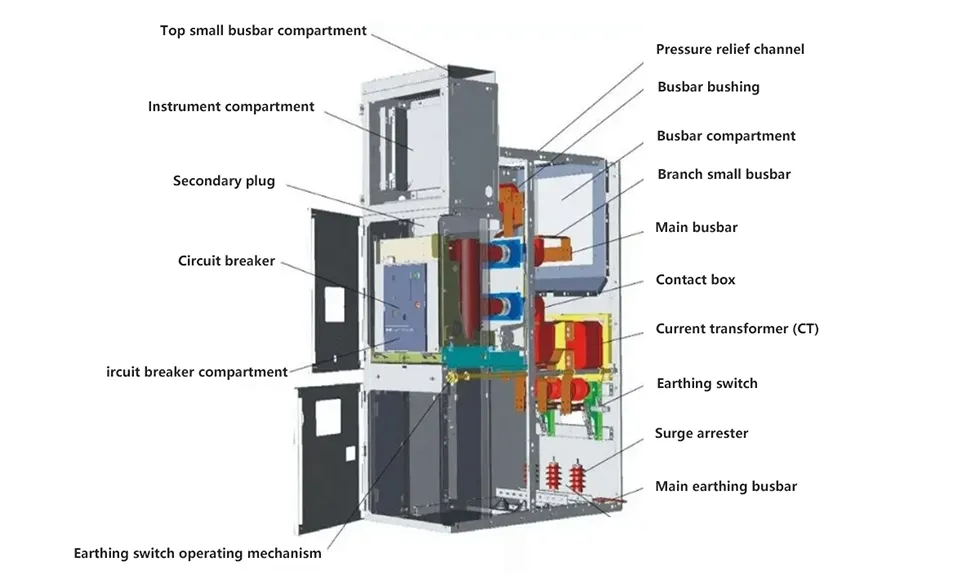

Strukturdiagram af KYN28
| Konfigurer afbryder | ZN85 (eller VTK-40.5) | ZN85 (eller VTK-40.5) |
| Bredde (mm) | 1400 | 1200 |
| Højde (mm) | 2650 | 2650 |
| Dybde (mm) | 2800 | 2600 |
| Vægt (kg) | 1500 | 1400 |
Hvad er forskellen mellem KYN28-40.5 og KYN61-40.5?
KYN61-40.5: KYN61-40.5 koblingsudstyr er større i størrelse, hovedsageligt kendetegnet ved høj strøm og høje parametre, designet specifikt til 40,5 kV spændingsniveauer, det vedtager en gulvmonteret (udtræk) lastbilstruktur og er konstrueret til at bære høje strømme og høje brydekapaciteter. Den fungerer som en kernedistributionsenhed til store, kritiske strømknuder.
KYN28-40.5: KYN28-40.5 serie 33KV MV Switchgear Medium Voltage Switch Gear har en mere kompakt struktur og er mere udbredt. Det har den ikoniske centermonterede trækvognsstruktur fra KYN28-serien, har funktionerne kompakthed og fleksibilitet. Det er et almindeligt valg for konventionelle distributionsscenarier.
| Punkt | KYN61-40.5 | KYN28-40.5 |
| Afbryder type lastbil | Gulvmonteret: Større og tungere lastbil, placeret på gulvskinner i bunden af panelet | Centermonteret: Kompakt lastbil installeret i panelets midterhøjde, nemmere at betjene |
| Dimensioner og vægt | Større dimensioner og vægt.Typiske mål:1400mm(B), 2800mm(D).Selvvægt ca.1500kg | Mere kompakt Nogle data angiver dybde op til 2800 mm; lidt lettere end KYN61 |
| Nominel strømområde | Bredere, typisk 630A til 4000A | Smallere, typisk 630A til 3150A (men kan tilpasses op til 4000A) |
| Bryde/modstå kapacitet | Højere, typisk 25kA til 40kA, spidsmodstandsstrøm op til 100kA | Relativt lavere, typisk 20kA til 31,5kA |
| Ansøgningsomfang | Mere specialiseret, bruges ofte i kritiske positioner såsom indløbere eller buskoblere i store industrianlæg, kraftværker og transformerstationer | Mere udbredt, et almindeligt udstyr til 10kV og 35kV distributionsnetværk |
| Typiske scenariefunktioner | Velegnet til applikationer, der kræver høj strøm og høj brydekapacitet | Velegnet til konventionelle distributionsscenarier med højere krav til kompaktitet, fleksibilitet og økonomi |

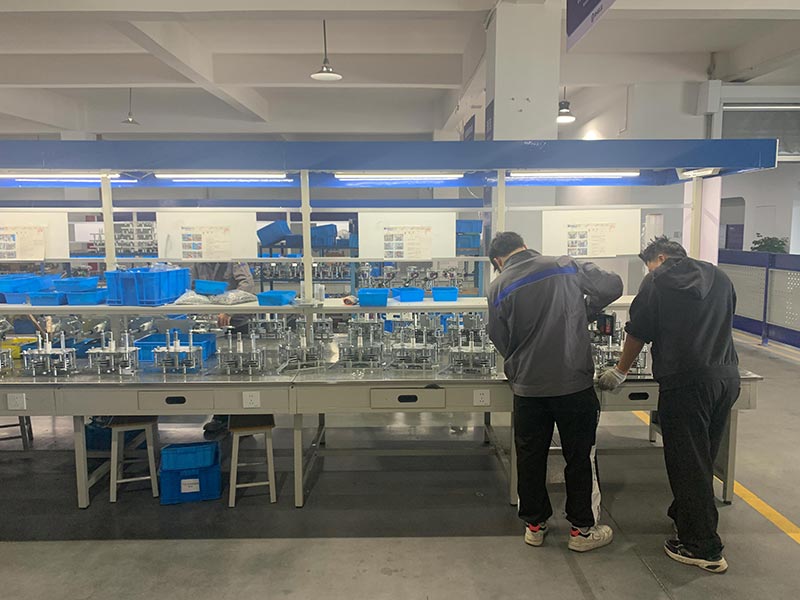

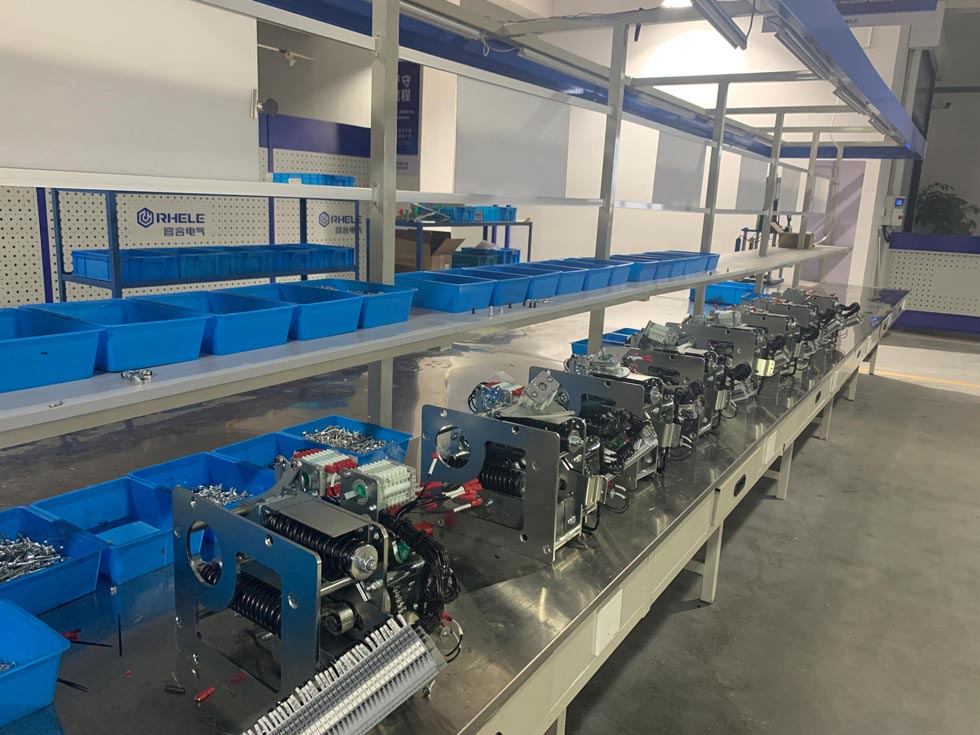

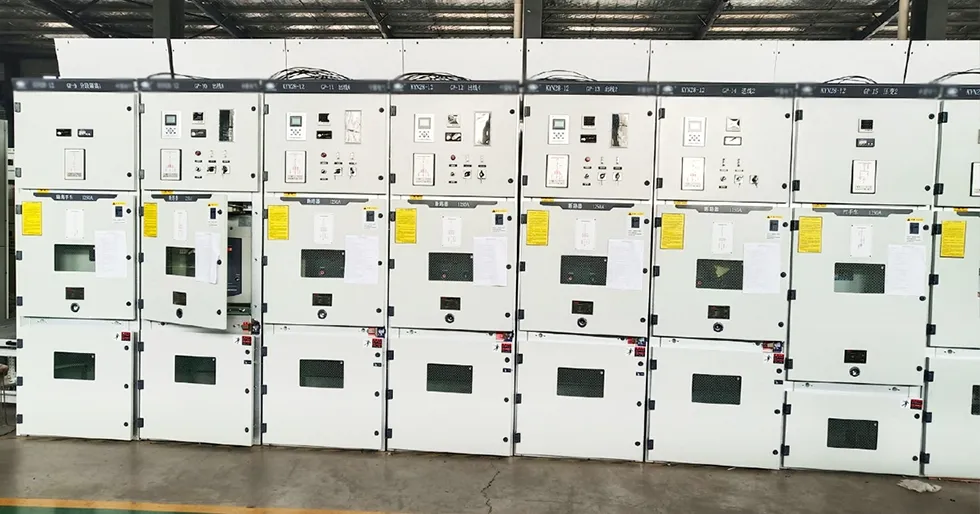

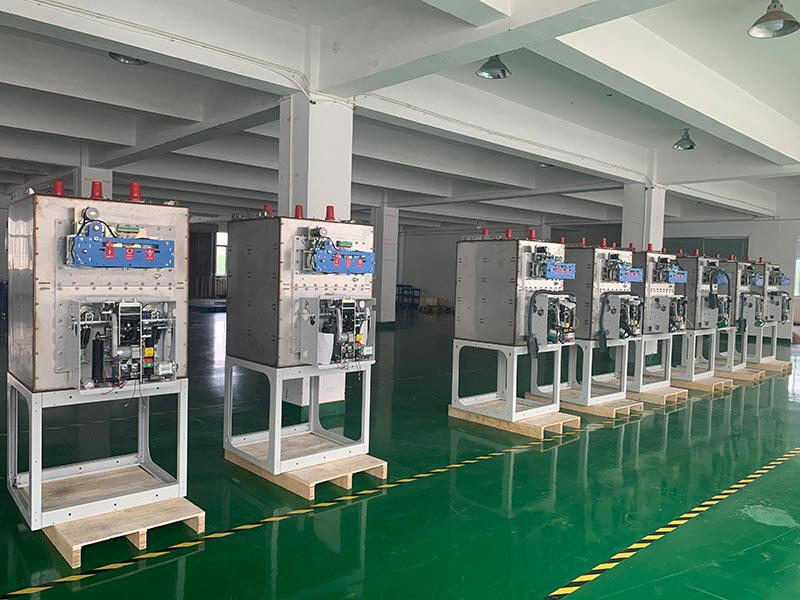

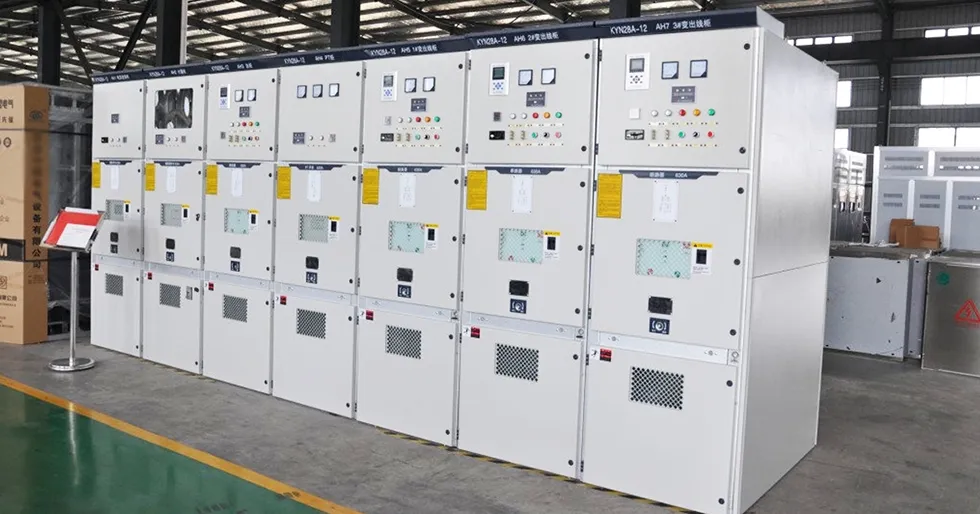

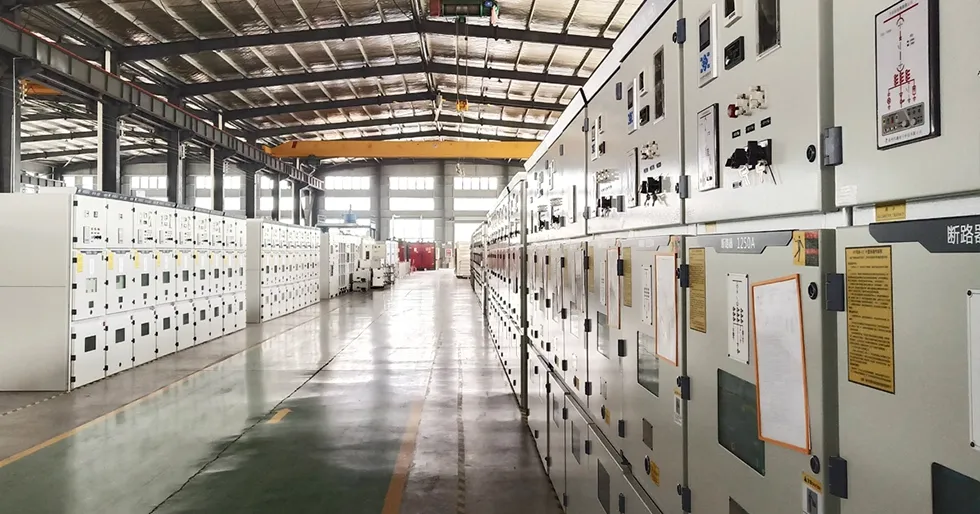

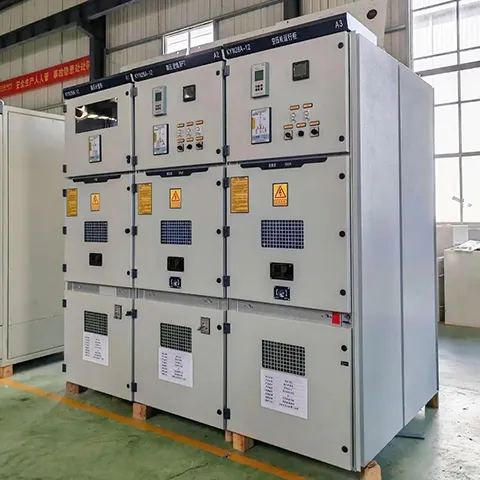

Vores fabrik

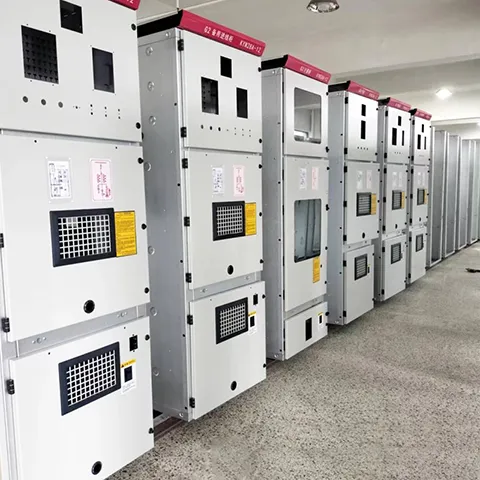

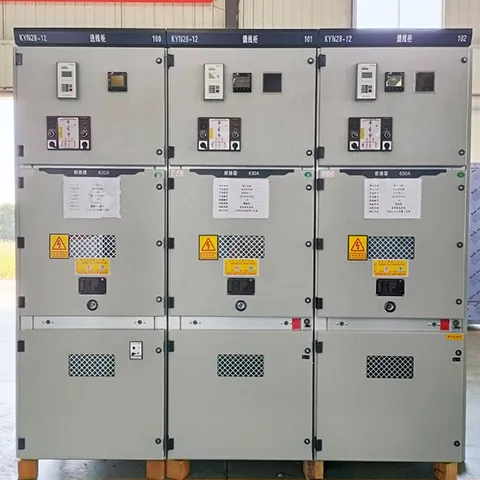

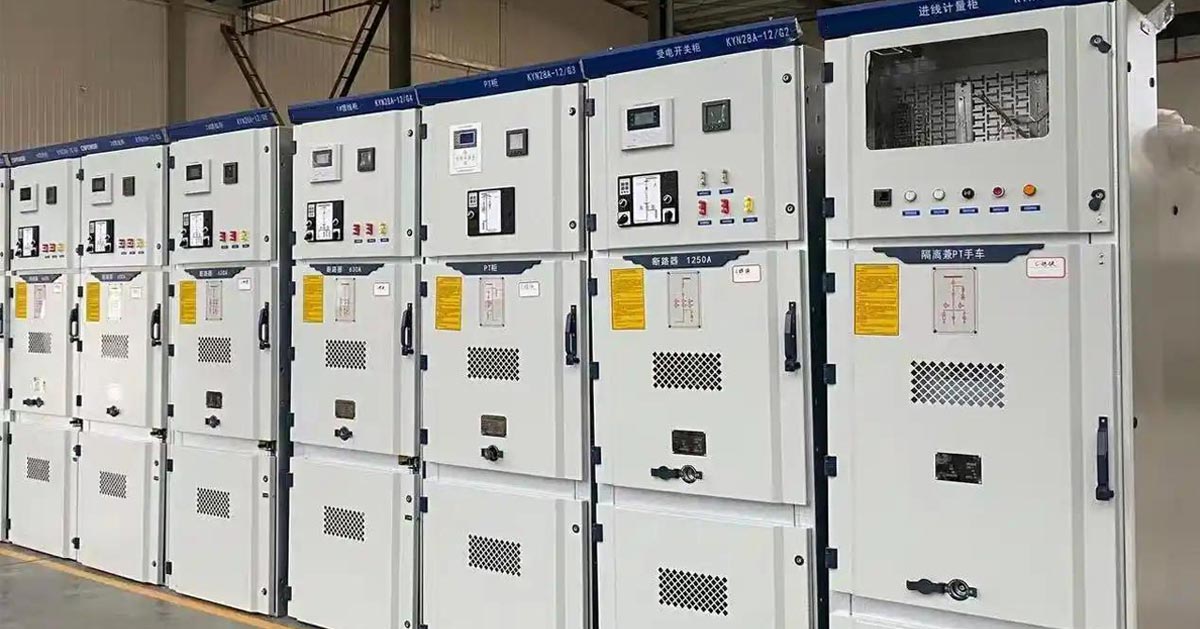

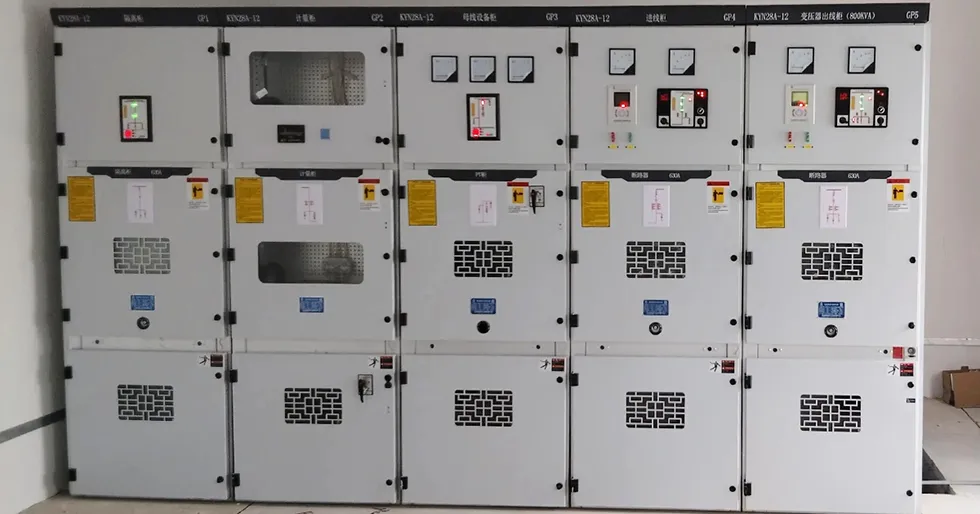

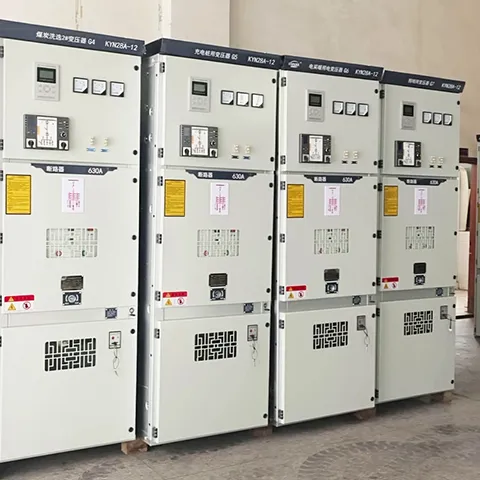

Produkter viser
