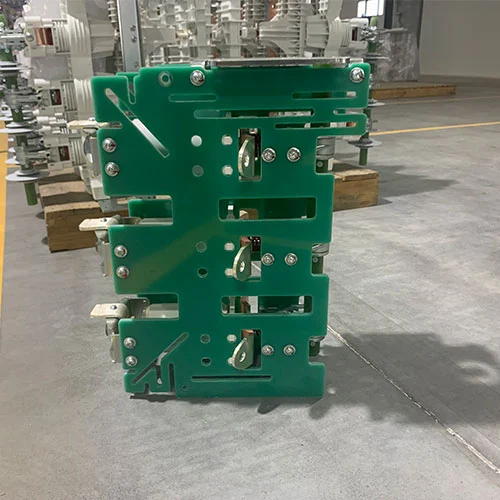

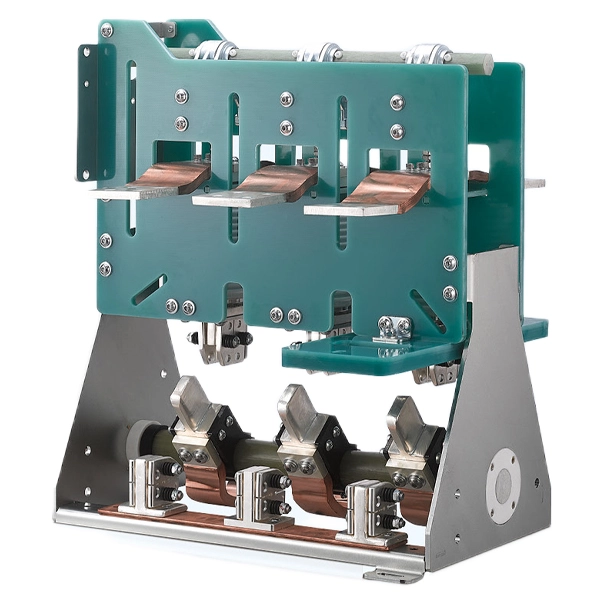

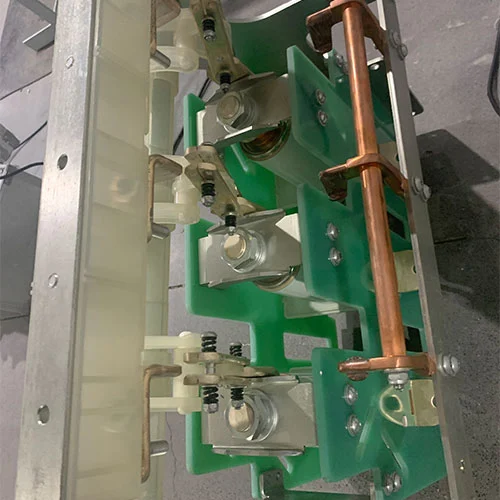

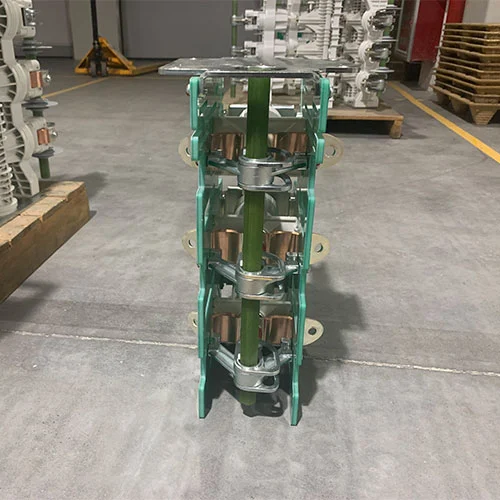

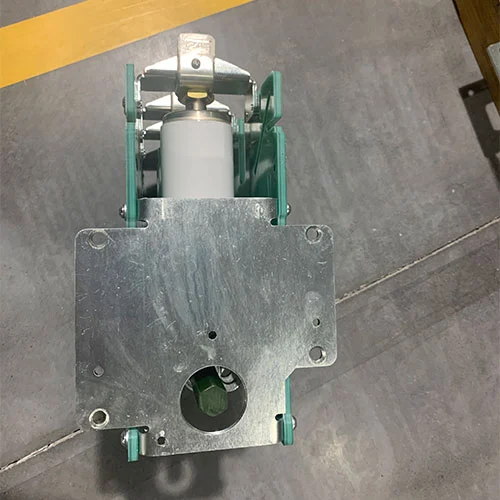

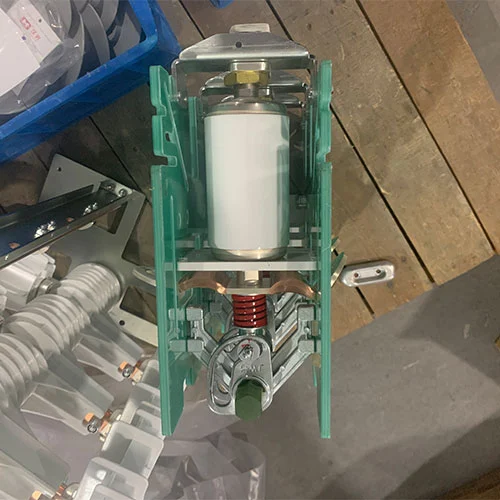

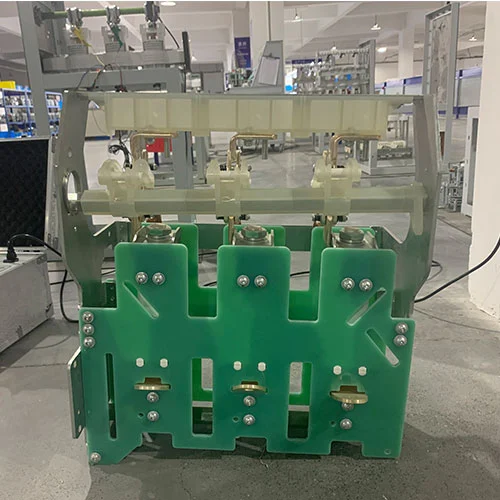

11KV Ring Hovedenhed Afbryder Isolatorkontakt

Da Cotenele KDV-12D/1250-25 serie 11kv mellemspændingsvakuumafbrydere integreret med afbrydere er kernekomponenterne i RMU'er og miljøvenlige koblingsanlæg, er de altafgørende for at sikre elektrisk pålidelighed i moderne strømsystemer.

VCB'en er den primære beskyttelsesenhed, som kan afbryde fejl i strømudstyret for at forhindre udbredte fejl, men afbryderen giver et synligt og sikkert middel til at isolere en del af kredsløbet til vedligeholdelse.

Kombinationen af ​​disse to komponenter kan øge sikkerheden, spare plads og optimere ydeevnen af ​​mellemspændingsnetværk, såsom industrianlæg, transformerstationer og vedvarende energisystemer.

Model

Hvordan virker vakuumstrømafbrydere?

En 11kV ring hovedenhed afbryder isolator switch er en switching enhed, der bruger vakuum som lysbueslukkende medium til at afbryde strømmen.

Kerneprincip

Inde i en forseglet vakuumafbryder er faste og bevægelige kontakter anbragt. Under normale forhold forbliver disse kontakter lukkede, hvilket tillader strøm at flyde.

Fejlafbrydelse

Når der opstår en fejl (som en kortslutning), trækker aktuatormekanismen kontakterne fra hinanden. Når de adskillende kontakter på grund af ioniserede metaldampe vil danne en elektrisk lysbue

Bueslukning

I et vakuum er der ingen gasser til at opretholde lysbuen. De metalliske dampe, plasma og lysbue diffunderes hurtigt og kondenseres tilbage på kontaktfladerne. Fordi den dielektriske styrke genoprettes næsten øjeblikkeligt, slukkes lysbuen inden for den første strøm nul, hvilket sikkert isolerer fejlen.

VCB vs afbryderafbryder

Selvom de ofte bruges i tandem, tjener VCB'er og afbryderafbrydere forskellige formål i et strømdistributionsnetværk.

Hvad er fordelene ved denne betjeningsmekanisme?

Brug af en 11kV ringhovedenhed afbryderafbryder i et mellemspændingskoblingsudstyr eller mellemspændingsringhovedenhed kan give betydelige fordele:

Forbedret vedligeholdelsessikkerhed

Afbryderen giver et synligt isolerende mellemrum. De kan åbne afbryderen, før den tekniske operatør arbejder på et kredsløb for at afbryde strømforsyningen på nedstrømssiden af ​​VCB'en, hvilket garanterer sikkerheden.

Plads og omkostningseffektivitet

Det er det almindelige for at integrere afbryderen med vakuumafbryderen i moderne mellemspændingsafbryderpaneler, hvilket kan reducere det fysiske fodaftryk sammenlignet med installation af to separate, selvstændige enheder. Dette er afgørende for pladsbegrænsede kommercielle bygninger og kompakte transformerstationer (CSS).

Overlegen beskyttelseskoordinering

VCB'en håndterer den automatiske afbrydelse af farlige fejlstrømme, mens afbryderen styrer den manuelle kobling af belastninger. Dette design kan forlænge vakuumafbryderens driftslevetid, da VCB'en ikke er slidt ned ved hyppig belastningsskift.

Alsidighed i netværksdesign

Denne kombinationsløsning for vakuumafbryderen og afbryderen kan skabe et robust og fleksibelt strømfordelingsnet, såsom en luftisoleret afbryder kan kombineres med sikringer til transformatorbeskyttelse, mens VCB'en håndterer hovedindgangsbeskyttelsen.

Tekniske parametre

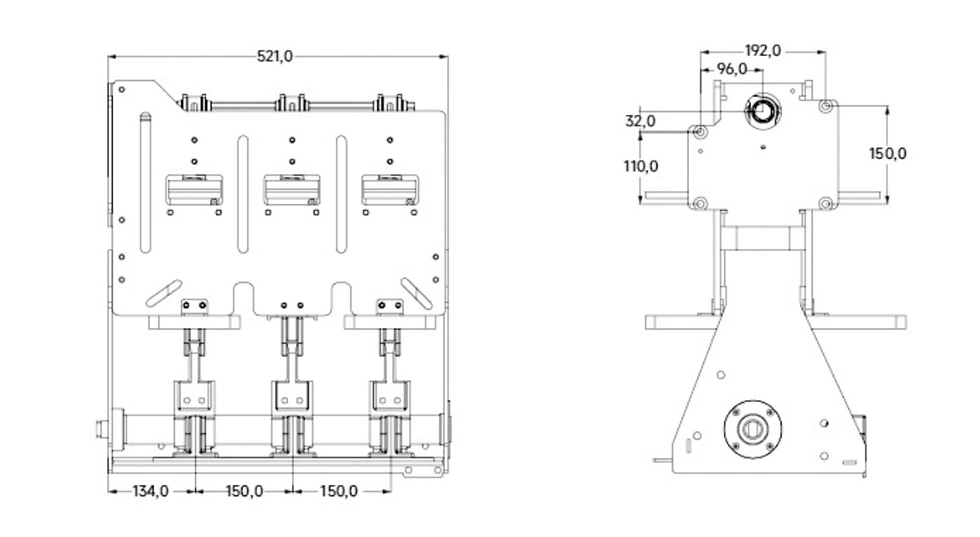

Udseende og dimension

FAQ

Q1: Hvordan køber du dine produkter?

A: Du kan kontakte vores webstedsservice eller sende e-mailen til os og fortælle os de tekniske parametre for dit projekt eller sende os de tekniske dokumenter, vi sender dig den gode pris baseret på dine projektoplysninger, hvis du accepterede prisen, kan vi underskrive kontrakten. Nedenfor er kontaktoplysningerne:
Eric: telefon/whatsapp/wechat:+86 18662318620
E-mail: info@cotenele.com

Spørgsmål 2: Hvad er prisen for en 11KV-ringhovedenhed afbryderafbryder?

A: Dette afhænger af de specifikke krav til dit projekt, men vær sikker på, at vi vil tilbyde dig den bedste pris og rabat baseret på den specifikke situation for din ordre. Kontakt os venligst omgående, hvis du har det relevante projekt.

Q3: Er du en producent eller en fabrik?

A: Vi er en producent, som har en selvstændig fabrik, der dækker et areal på over 30.000 kvadratmeter. Contenele International Trading Co., Ltd. er et internationalt handelsselskab etableret for at lette import og eksport af varer.

Q4: Hvilke lande og regioner eksporteres dine produkter hovedsageligt til?

A: Vores produkter sælges godt i over 50 lande og regioner verden over, herunder Rusland, Europa, Afrika og Mellemøsten.

Q5: Hvordan er kvaliteten af ​​dine produkter?

A: Indtil videre har vores fabrik mere end 10 års erfaring med at producere og udvikle 12kv-40.5kv vakuumafbrydere, isoleringskontakter, belastningsafbrydere og betjeningsmekanismer. Vi har leveret over hundredtusindvis af kernekomponenter til de oppustelige skabe og miljøbeskyttelsesskabe fra State Grid og indenlandske og udenlandske kunder. Fabrikken har bestået ISO9001-certificering af kvalitetsstyringssystem, ISO14001-certificering af miljøledelsessystem og ISO18001-certificering af arbejdsmiljø- og sikkerhedsledelsessystem.

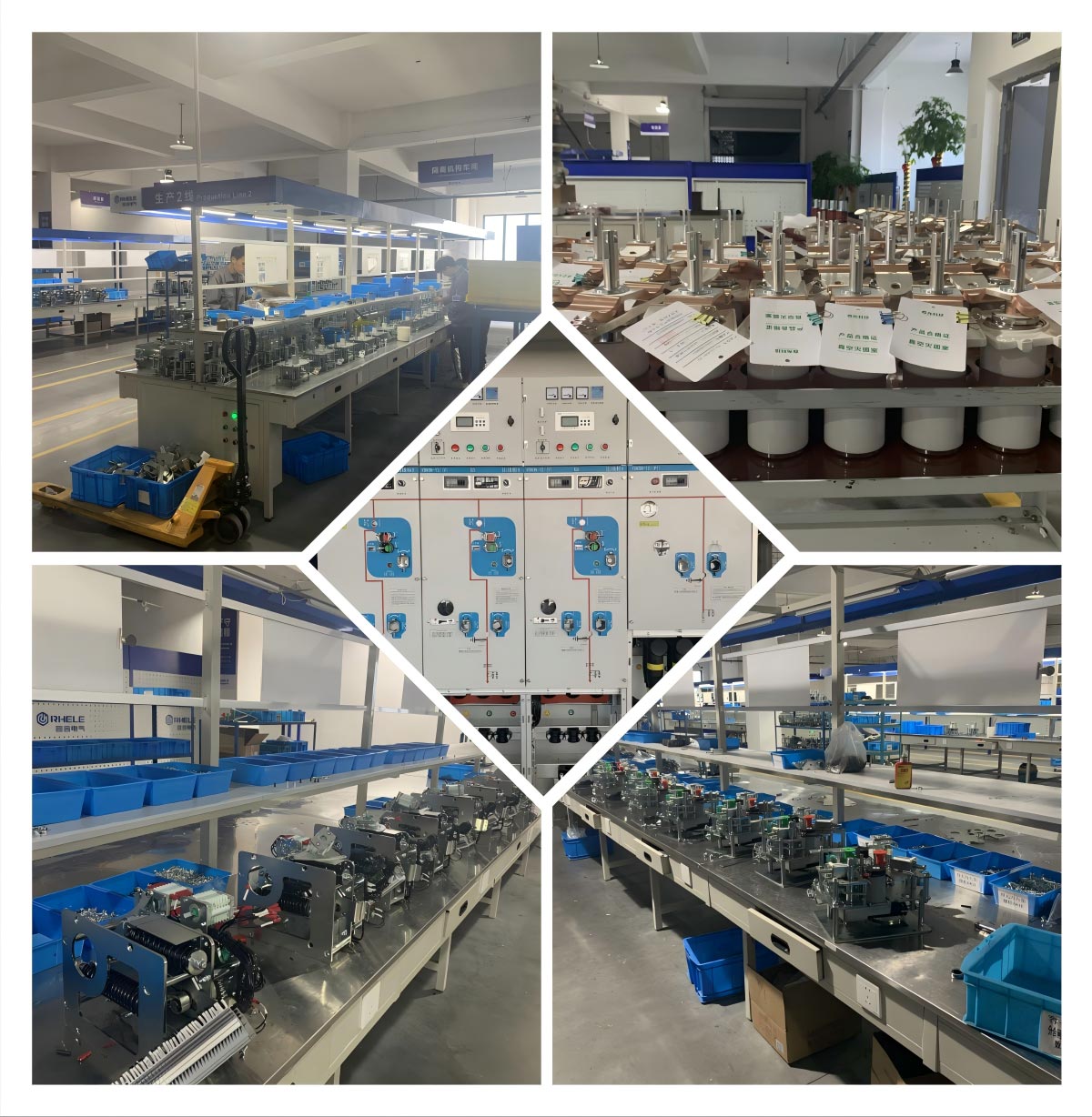

Produktudstilling
