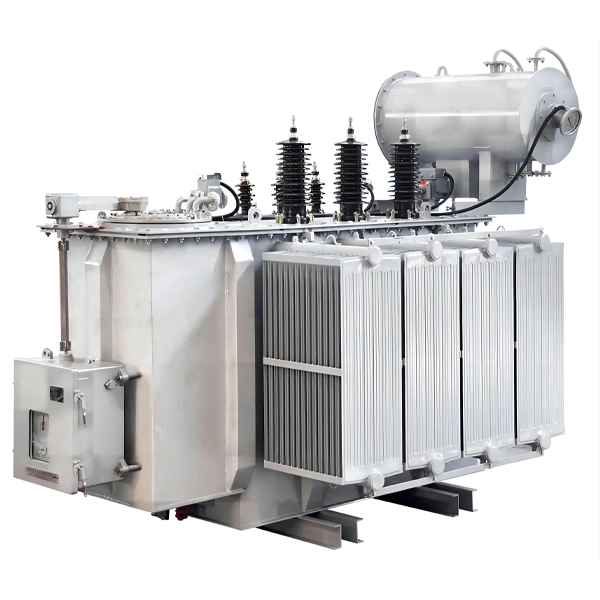

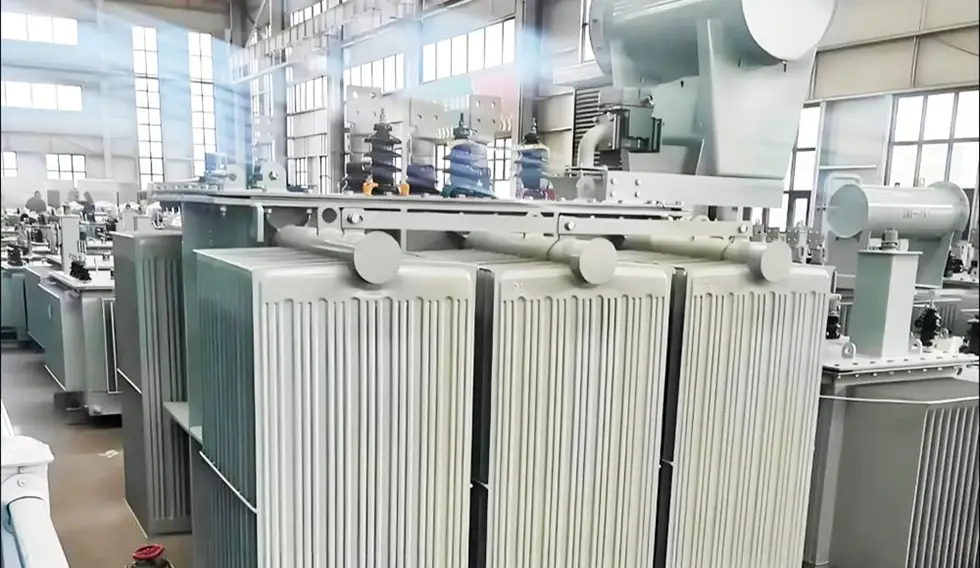

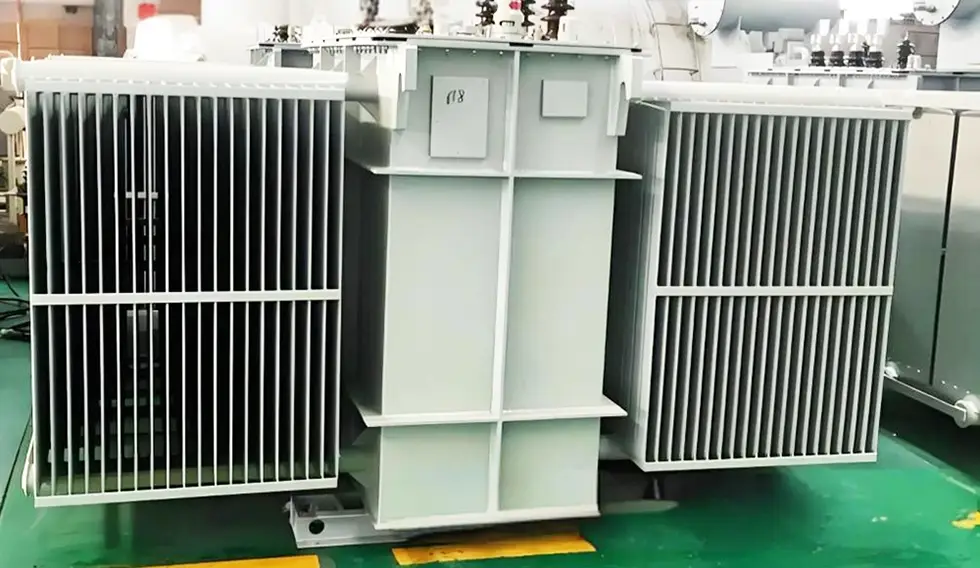

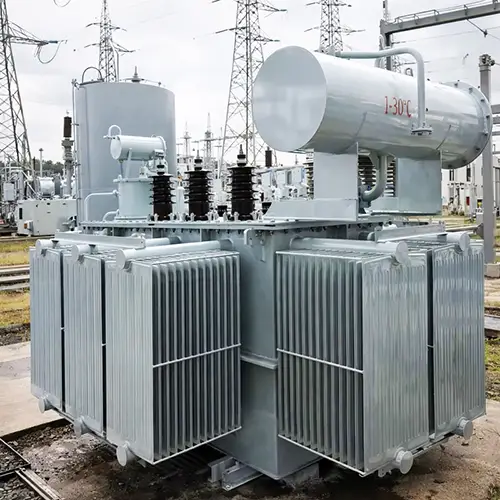

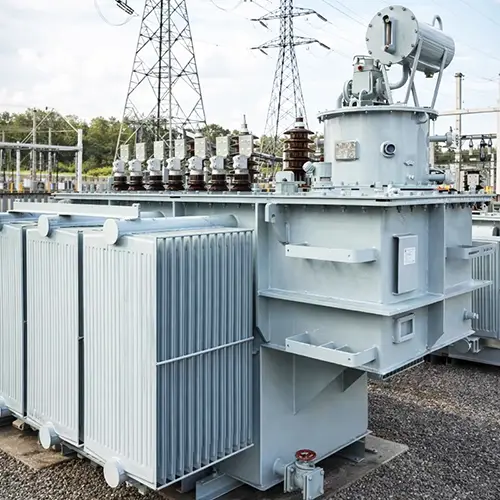

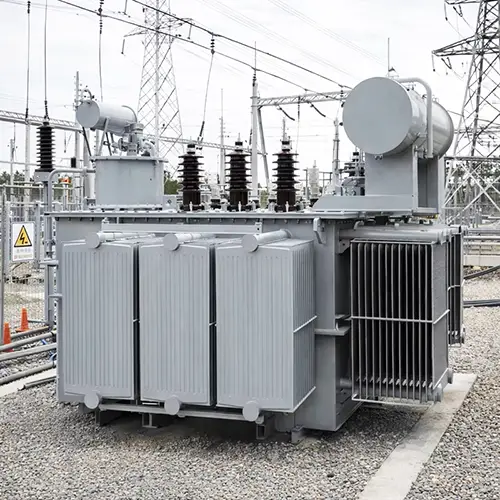

33KV olienedsænket elektrisk distributionstransformator

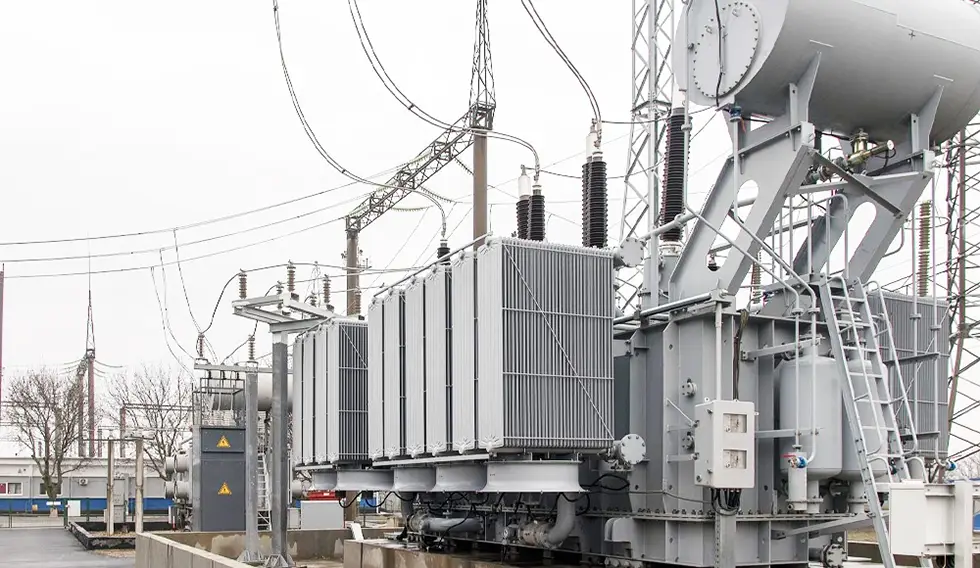

Cotenele har i mange år forsynet kunderne med et stort antal33KV olienedsænket elektrisk distributionstransformatori mange transformerstationer, kraftværker, vindkraft, solenergi og andre projekter, blandt hvilke den repræsentative er fra Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye og Rwinkwavu Power station projekt. Denne 33kV (35KV) olie-nedsænkede distributionstransformator højspændingsside nominelle spænding er 33 KV (35 kV), og som bruger transformerolie som isolerings- og kølemedie. Det er en statisk elektrisk enhed, der baseret på princippet om elektromagnetisk induktion konverterer en vekselspændings(strøm)værdi til en anden (eller flere) vekselspændings(strøm)værdier af samme frekvens, men forskellig størrelse.

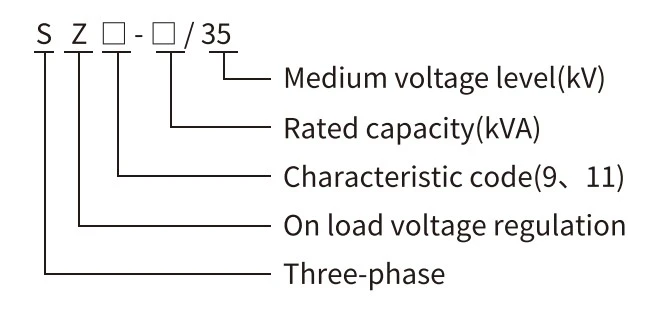

Model og betydninger

Hvad er en 33KV olie-nedsænket distributionstransformator?

En 33 kV oliesænket distributionstransformator er en distributionstransformator, hvis højspændingsside mærkespænding er 35 kV, og som anvender transformerolie som isolerings- og kølemedie. Det er en statisk elektrisk enhed, der baseret på princippet om elektromagnetisk induktion konverterer en vekselspændings(strøm)værdi til en anden (eller flere) vekselspændings(strøm)værdier af samme frekvens, men forskellig størrelse.

I henhold til relevante standarder er den nominelle frekvens for en 35 kV olie-nedsænket distributionstransformator 50 Hz, og den nominelle kapacitet varierer typisk fra 30 kVA til 2500 kVA (inden for kategorien distributionstransformer). Nogle enheder med større kapacitet kan falde ind under kategorien effekttransformatorer med kapaciteter op til 31.500 kVA og derover.

Standard miljøkrav

1. Omgivelsestemperatur:

- Maksimal værdi: +40 °C

- Minimumværdi: -25 °C

- Månedligt gennemsnit: må ikke overstige +30 °C

- Årligt gennemsnit: må ikke overstige +20 °C

2. Højde:Installationsstedet skal være i en højde, der ikke er større end 1000 m over havets overflade.

3.Forsyningsspændingens bølgeform skal i det væsentlige være sinusformet.

4.De trefasede forsyningsspændinger skal være tilnærmelsesvis afbalancerede.

5.Den totale harmoniske forvrængning (THD) af belastningsstrømmen er begrænset til maksimalt 5 % af mærkestrømmen.

6. Installationssted:Transformatoren kan placeres enten inde i en bygning eller i det fri.

Standarder

Internationale standarder:

- IEC 60076-1:2011 - Strømtransformatorer - Del 1: Generelle bestemmelser

- IEC 60076-2:2011 - Strømtransformatorer - Del 2: Temperaturstigning for væskenedsænkede typer

- IEC 60076-3:2013+AMD1:2018 - Strømtransformatorer - Del 3: Isolationsniveauer, dielektriske tests og luftafstande udenfor

- IEC 60076-5:2006 - Strømtransformatorer - Del 5: Kortslutningsmodstandsevne

- IEC 60076-10:2016 - Strømtransformatorer - Del 10: Måling af lydtrykniveauer

Nationale standarder:

- GB/T 1094.1-2013 - Strømtransformatorer - Del 1: Generelle krav

- GB/T 1094.2-2013 - Strømtransformatorer - Del 2: Temperaturstigning på væskenedsænkede transformere

- GB/T 1094.5-2008 - Strømtransformatorer - Del 5: Kortslutningsmodstandsdygtighed

- GB/T 1094.10-2003 - Strømtransformatorer - Del 10: Bestemmelse af akustiske støjniveauer

- GB/T 1094.3-2017 - Krafttransformatorer - Del 3: Isolationsniveauer, dielektriske tests og eksterne spillerum i luft

Tekniske parametre for 33KV olie-nedsænkede transformere

S13-35kV Tekniske parametre for ikke-excitationsspændingsregulerende transformer (0,4kV)

S13-35kV Tekniske parametre for ikke-excitationsspændingsregulerende transformer (3,15~15kV)

S13-35kV Tekniske parametre for ikke-excitationsspændingsregulerende transformer (6,3~15kV)

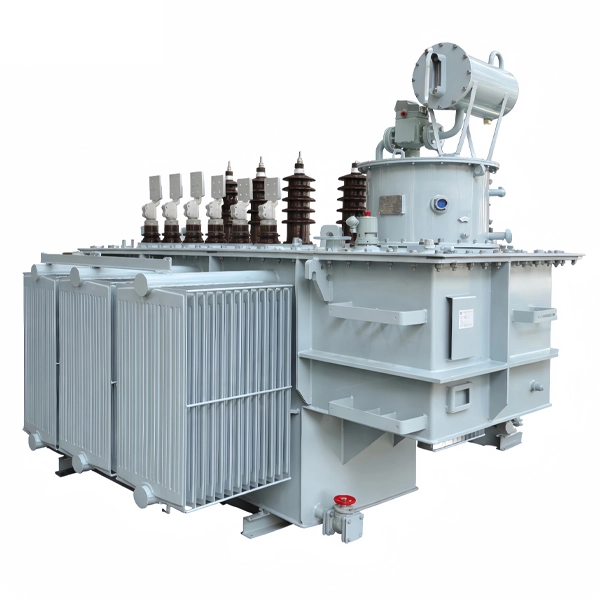

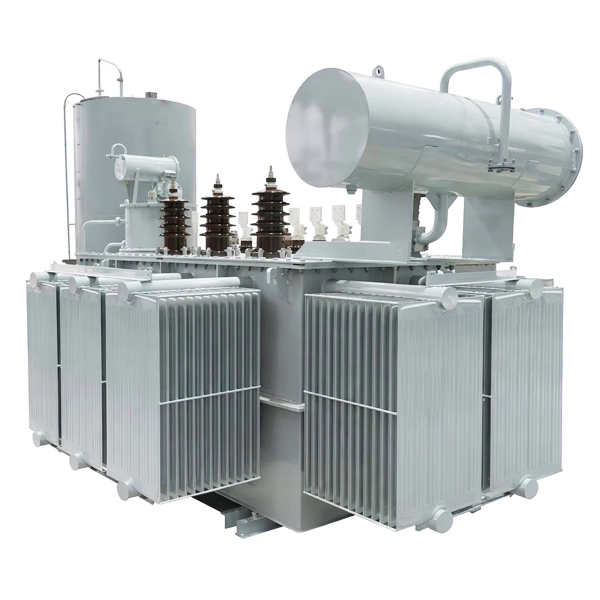

Produktstruktur af 33 kV strømfordelingstransformere

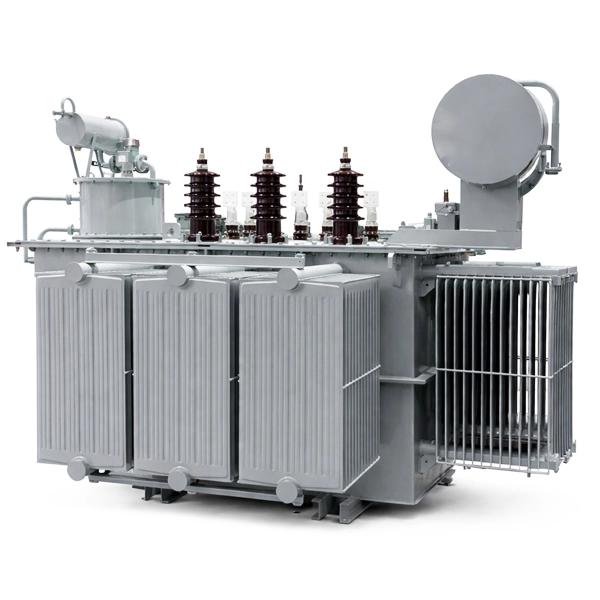

En 33 kV olie-nedsænket krafttransformator omfatter hovedsageligt følgende kernekomponenter:

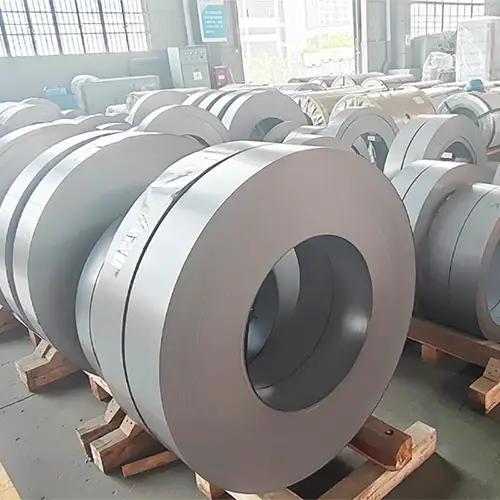

1. Kerne (magnetisk kredsløb):33kV krafttransformatorens magnetiske kredsløb er sammensat af koldvalsede siliciumstållamineringer med høj magnetisk permeabilitet og kornorientering. Kernen anvender en flertrins overlappet fugestruktur for at reducere belastningstab og støj. I en trefaset transformer kaldes de lodrette dele af kernen kerneben (hvorpå viklingerne er placeret), og de vandrette dele kaldes åg (som fuldender det magnetiske kredsløb).

2. Vindinger (spoler):De vigtigste komponenter, der udfører elektrisk energitransmission og konvertering. Bortset fra enheder med lille kapacitet, hvor der anvendes kobbertråd, er lavspændingsviklingerne generelt af en cylindrisk folieviklet type, der anvender kobberfolie; højspændingsviklingerne vedtager en flerlags cylindrisk struktur. Disse designs sikrer afbalanceret ampere-drejningsfordeling, lav lækageflux, høj mekanisk styrke og stærk kortslutningsmodstandsevne.

3. Tank:Skallen på en 33kV krafttransformator indeholder en jernkerne og viklinger indeni. Brændstoftanken har en korrugeret kølepladestruktur, som har god åndbarhed og kan kompensere for ændringer i olievolumen forårsaget af temperaturudsving. Nogle butikker bruger også brændstoftanke af klokketype eller fuldt lukkede brændstoftankstrukturer til spændingstransformation.

4. Konservator (Oliekonservator):Konservatoren er forbundet til tanken gennem en rørledning, der bruges til at opbevare olie og kompensere for ændringer i olievolumen. I nogle moderne krafttransformatorer har korrugerede tanke erstattet funktionen af ​​Oil Conservator.

5. Isolerende bøsninger:Krafttransformatorens isoleringsbøsning er en isolerende komponent, som er placeret mellem den ledende stang og olietankens dæksel, den giver også både isolering og mekanisk støtte til den ledende stang.

6. Tryk på Skifter:Tapskiftere bruges hovedsageligt til spændingsregulering af krafttransformatorer, og der er to typer: off-circuit (de-energized) og on-load (powered).

7. Andet tilbehør:Herunder flere tilbehør såsom gasrelæer (Buchholz relæer), åndedrætsværn (silikone åndedrætsværn), trykaflastningsanordninger, termometre, oliefiltre mv.

Klassificering af 33kV strømtransformer

Produktfordele ved 33kV krafttransformatorer

Den 35 kV olie-nedsænkede distributionstransformator tilbyder følgende hovedfordele:

1. Lave tab:Ved at bruge højkvalitets kornorienteret højpermeabilitet siliciumstål og optimeret kerne- og viklingsdesign kan tomgangstab reduceres med mere end 20 % sammenlignet med konventionelle transformere og belastningstab med mere end 10 %. S22-serien opnår 15-20% lavere tomgangstab end S11-typen.

2. Lav støj:Ved at vælge kernematerialer af høj kvalitet, passende magnetisk kernedensitet og segmenteret lamineret bindingsteknologi kan støj reduceres effektivt. For 1000 kVA udstyr kan støjniveauet styres under 50 decibel.

3. Høj kortslutningsmodstandsevne:Brug af dynamisk analysemetode til beregning af kortslutnings mekanisk kraft; Viklingen er viklet gennem krympeproces for at sikre høj mekanisk styrke. Denne transformer kan modstå overspændingsstrømme op til 32 gange den nominelle strøm gennem kortslutningstest.

4. Lav temperaturstigning:Olieflowfordelingen beregnes og optimeres til at reducere hot-spot-temperaturer og gennemsnitlige viklingstemperaturstigninger.

5. Fuldt forseglet, vedligeholdelsesfri:Vores krafttransformator anvender en fuldt lukket olietank, som kan isolere olien fra luften og bremse isoleringens aldring. Bølgeformede tanke erstatter konservatoren, hvilket effektivt forhindrer fugt og iltindtrængning. Den vedligeholdelsesfri periode kan overstige 20 år.

6. Nem installation og vedligeholdelse:Relativt kompakt størrelse og lave omkostninger. Et ikke-løftende kernedesign gør det muligt for transformatoren at modstå transportvibrationer.

7. Smart funktionalitet tilgængelig:Nogle transformatormodeller kan udstyres med "fjernsignal, fjernmåling, fjernjustering og fjernbetjening" (fire fjernbetjening) for at opnå ubemandet understationsdrift.

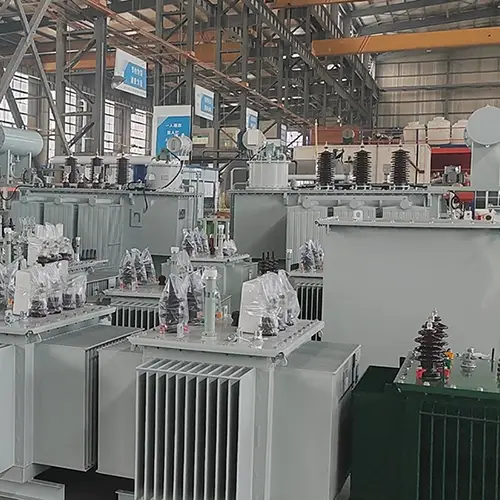

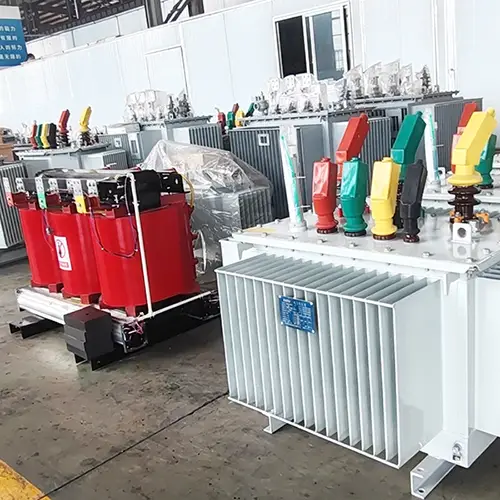

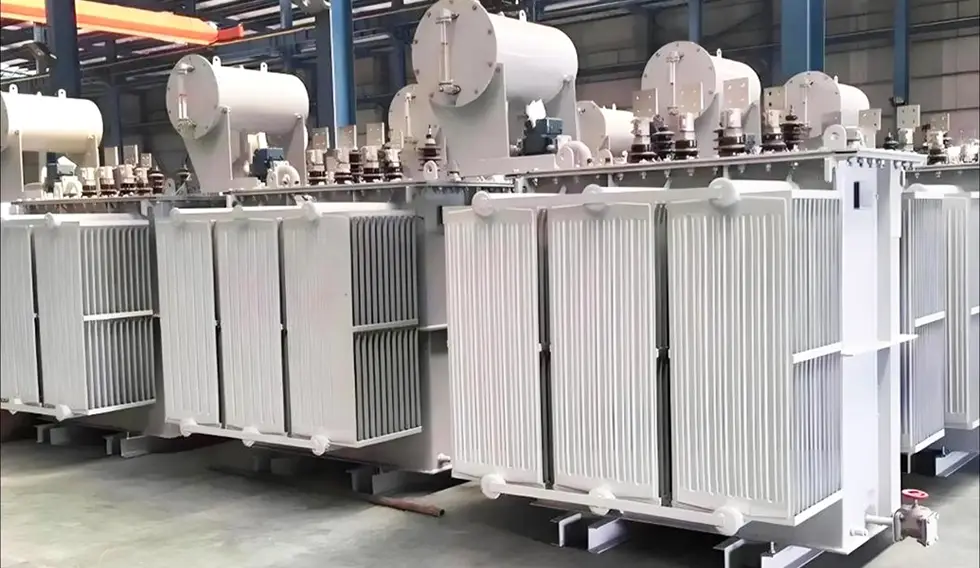

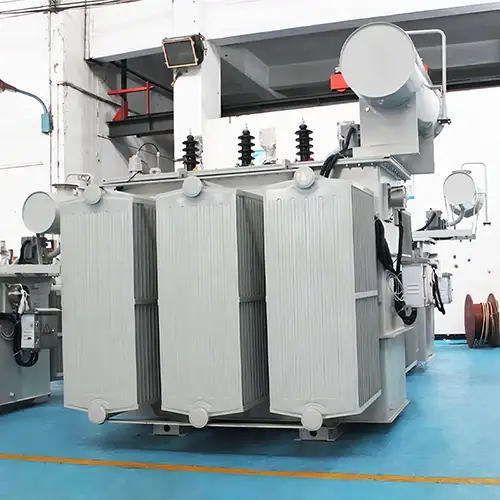

Værksted
