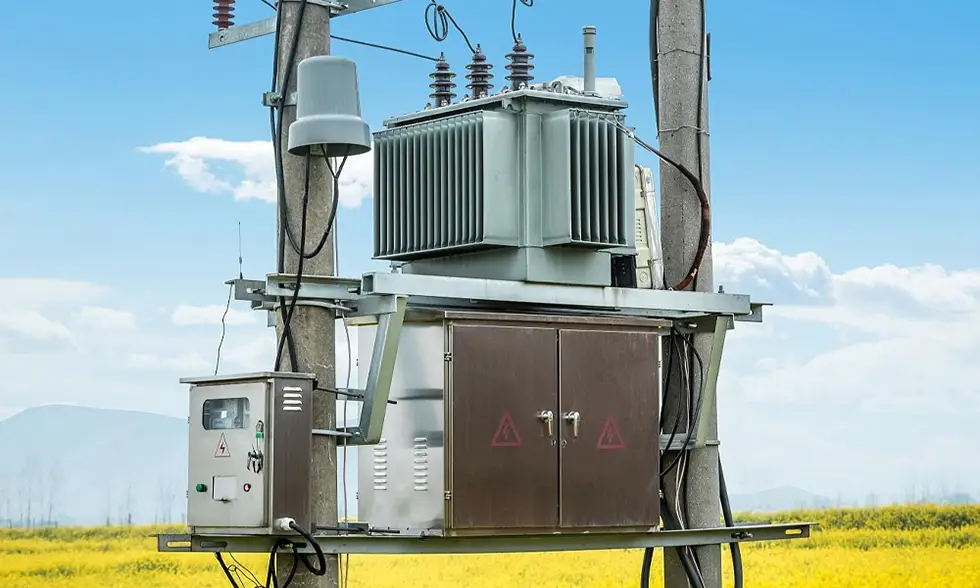

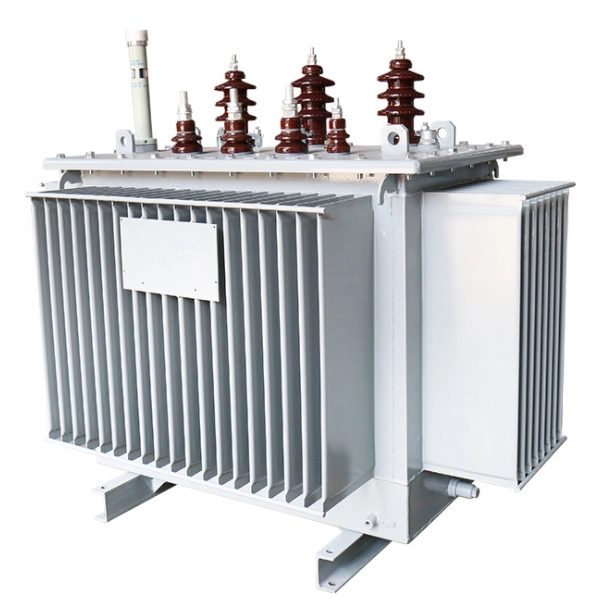

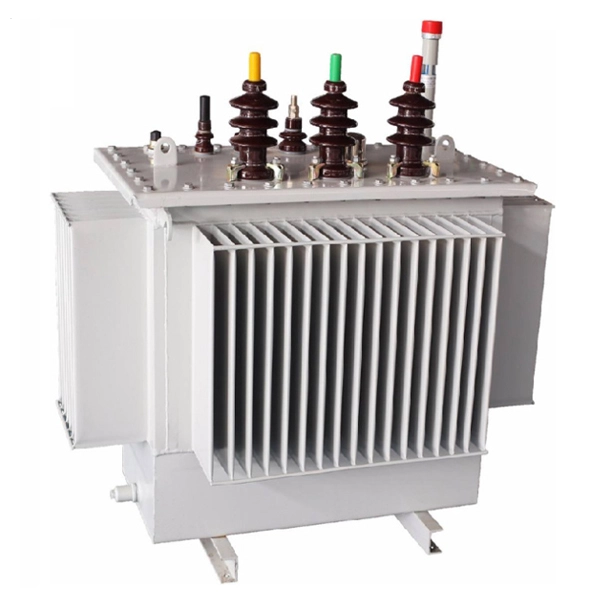

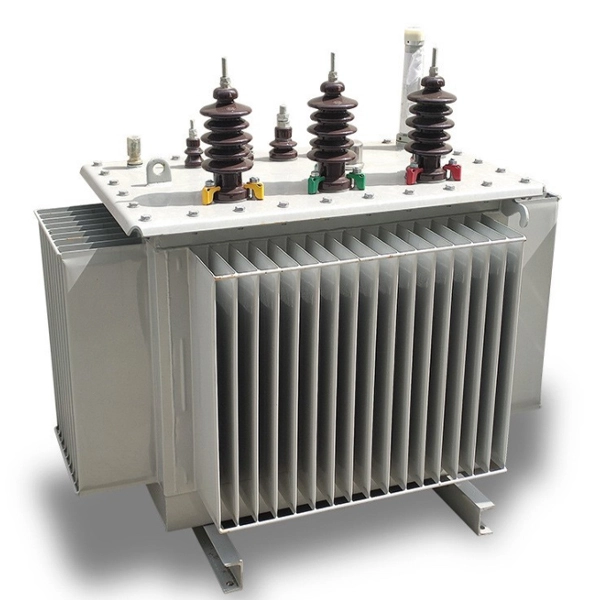

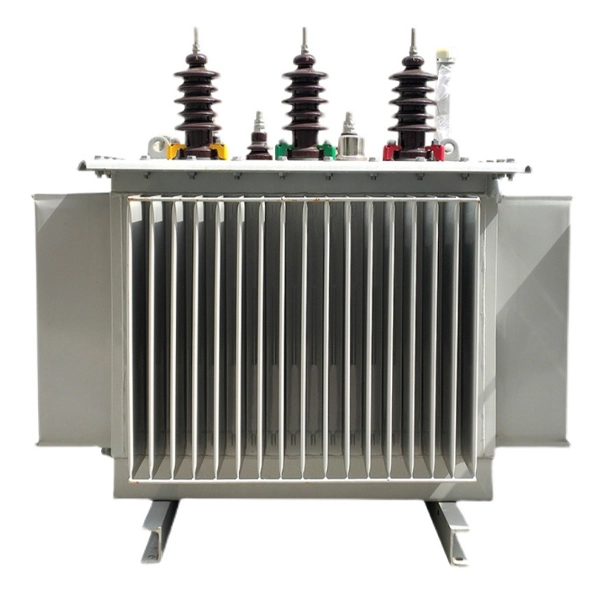

20KV Olie nedsænket Type elektrisk transformer

Den elektriske transformer er et af produkterne, som er produceret af Cotenele. Vores20KV Olie nedsænket Type elektrisk transformerer en strømfordelingsenhed, der sænker 20kV spændingsniveauet til lavspænding (typisk 0,4kV). Det er meget udbredt i 20kV distributionssystemer. Efterhånden som elnettene opgraderes, giver 20kV-systemet betydelige fordele i forhold til 10kV-systemet: For den samme transmitterede effekt reduceres linjestrømmen med 50%, og linjeenergitabet reduceres med 75%, hvilket resulterer i bemærkelsesværdige energibesparelser og kapacitetsudvidelse. De 20KV olienedsænkede elektriske transformatorer bruges hovedsageligt i strømdistributionsnetværk, industri- og minevirksomheder, kommercielle og civile bygninger og andre scenarier.

Vigtigste tekniske parametre

Produktklassificering

De 20 kV olie-nedsænkede distributionstransformatorer kan klassificeres efter følgende kriterier:

1. Efter antal faser

Enfasede transformere: kapacitetsområde 5kVA -160kVA

Trefasede transformere: kapacitetsområde 30kVA -2500kVA

2. Efter kernemateriale

Silicium-stål transformatorer: modeller inkluderer S11, S13, S20, S22 serien

Transformatorer af amorfe legeringer: modeller inkluderer SBH15, SBH21, SBH25 serier; deres tomgangstab er ca. halvdelen af ​​silicium-stål-transformere af samme energieffektivitetsklasse

3. Efter energieffektivitetsvurdering

Mid-til-high-end produkter: S13, S20, S22 og serier af amorfe legeringer

Lavprisprodukter: S11-serien

4. Ved trykskiftemetode

Uden kredsløb (ubelastet) tap-skift: kræver afbrydelse af spænding for manuel justering

Tapskifte under belastning: tillader justering, mens den er strømførende (tilgængelig på nogle modeller)

5. Efter tankkabinettype

Fuldt forseglet type, konventionel type osv.

Anvendelsesområde for 20kV olie-nedsænkede distributionstransformatorer

20kV olie-nedsænkede distributionstransformere bruges hovedsageligt i følgende scenarier:

1. Strømdistributionsnetværk:distributionsnet i byer og på landet, 20kV distributionsledninger

2. Industri- og minevirksomheder:petroleum, metallurgi, kemikalier, tekstil, let industri mv.

3. Erhvervs- og beboelsesbygninger:kommercielle komplekser, kontorbygninger, boligkvarterer

4. Særlige miljøer:steder med meget støv, olieforurening eller kemiske stoffer

5. Dual-voltage switching applikationer:nogle modeller kan fungere på enten 10kV eller 20kV systemer ved at skifte mellem spændingsniveauer

Arbejdsprincip

Arbejdsprincippet for en 20kV olie-nedsænket distributionstransformator er elektromagnetisk induktion:

1. Når vekselstrømsspændingen påføres primærviklingen (højspændingsside, 20kV), passerer vekselstrømmen gennem viklingen og genererer vekslende magnetisk flux i jernkernen.

2. Denne alternerende flux forbinder samtidig både primær- og sekundærviklingen (lavspændingsside, typisk 0,4kV).

3. Ifølge loven om elektromagnetisk induktion induceres elektromotoriske kræfter i begge viklinger.

4. Da de to viklinger har forskellige antal vindinger, adskiller de inducerede spændinger sig tilsvarende -- vindingsforholdet er lig med spændingsforholdet.

5. Den varme, der genereres under drift, overføres gennem isoleringsolien til tankvæggen og spredes derefter til den omgivende luft via køleribber (eller bølgeplader).

Sådan vælger du den passende elektriske transformator

1. Kapacitetsvalg

- Beregn den samlede tilsluttede belastning fra alt elektrisk udstyr og faciliteter (generelt eksklusive brandslukningsbelastninger).

- Den kompenserede tilsyneladende effekt tjener som grundlag for valg af transformerkapacitet og antal enheder.

- Generelt bør transformatorens belastningsfaktor holdes på omkring 85 %.

- Undgå overdimensionerede transformere eller overbelastning.

2. Modelvalg

- S11-serien: low-end produkter, velegnet til applikationer med lav energieffektivitetskrav.

- S13/S20/S22-serien: energibesparende produkter i middel til høj ende.

- Serien af ​​amorf legering (SBH15, etc.): ekstremt lave tomgangstab, ideel til applikationer med lange tomgangstider og høj vægt på energibesparelse.

3. Andre overvejelser

- Installationsmiljø (indendørs / udendørs)

- Krav til brandbeskyttelse

- Behov for dual-voltage switching (10kV/20kV kompatibilitet)

- Tapskiftemetode (off-circuit eller on-load)

- Budget- og omkostningsbegrænsninger

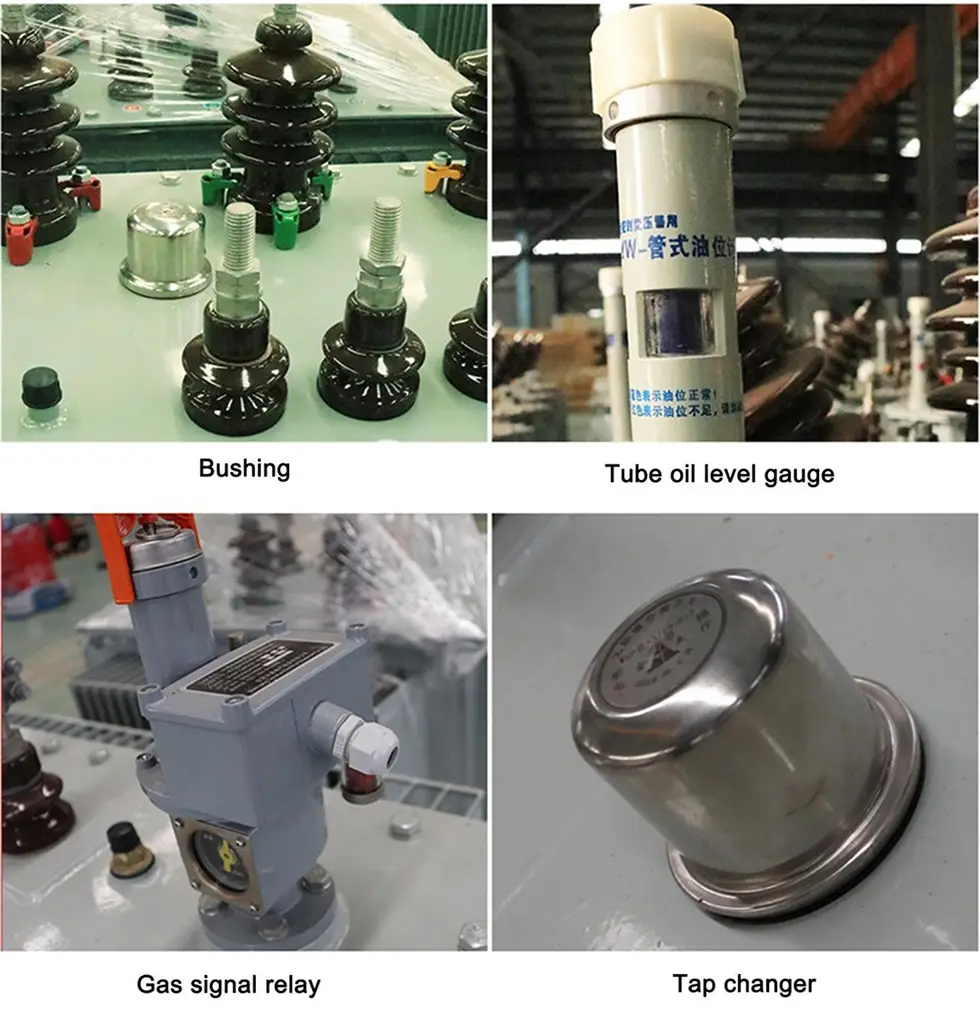

Produktdetaljer

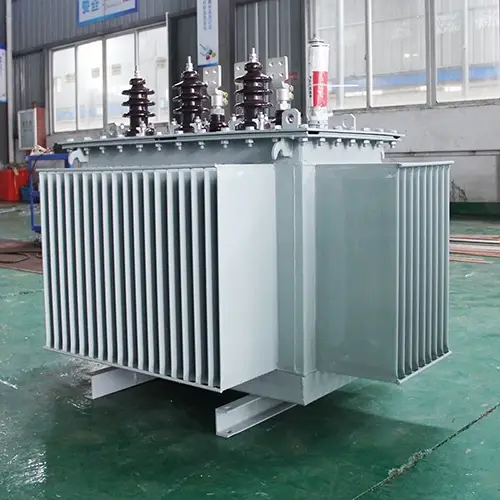

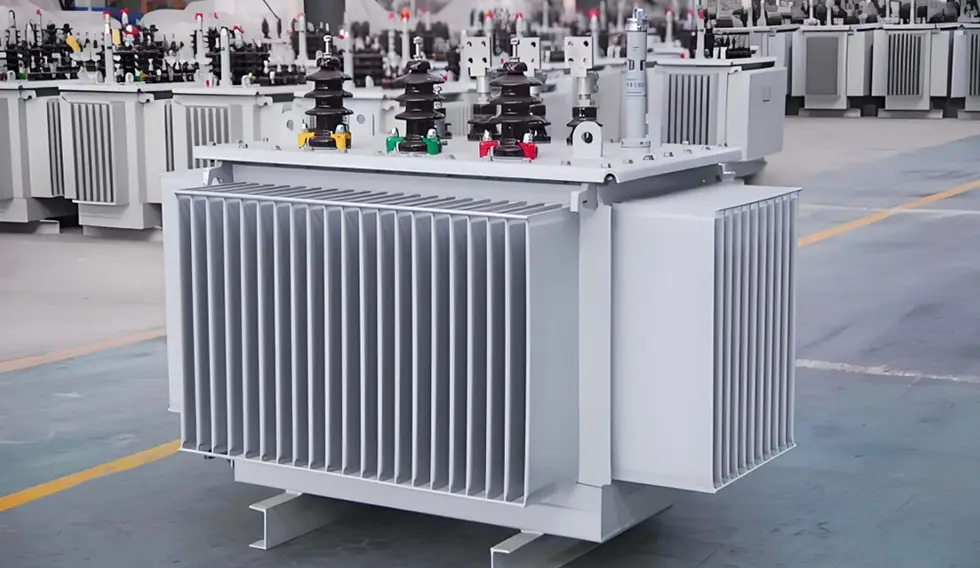

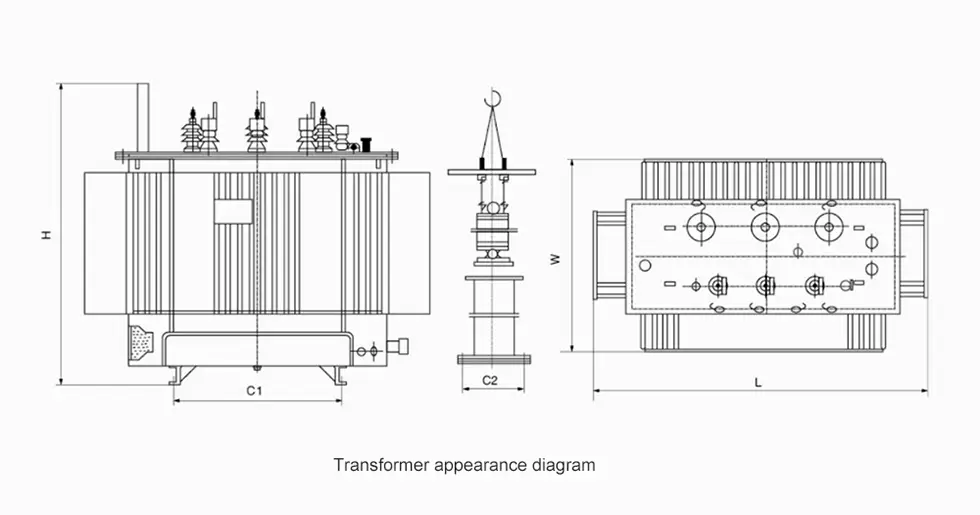

Produkter Udseende og dimensioner

Bestillingsmeddelelse

Når du afgiver en ordre, skal produktmodellen, nominel kapacitet, høj- og lavspændingsmærkespænding, højspændingsudtagsområde, antal faser, frekvens og forbindelsesgruppenummer angives.

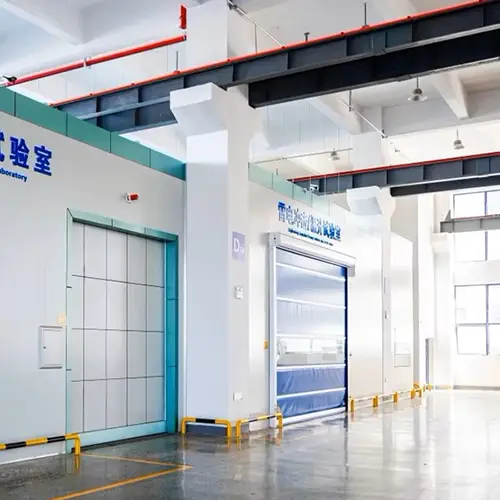

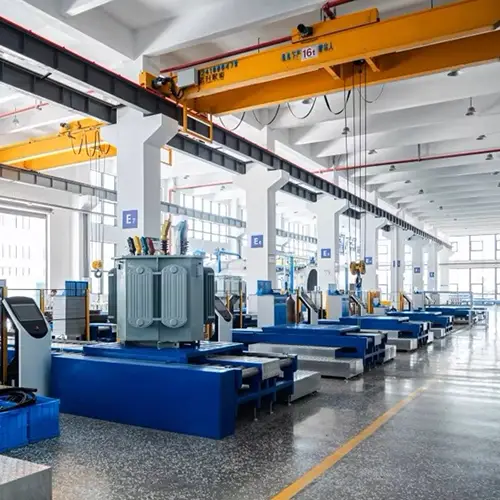

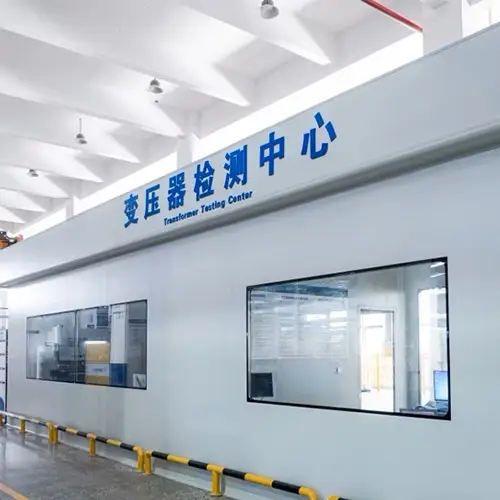

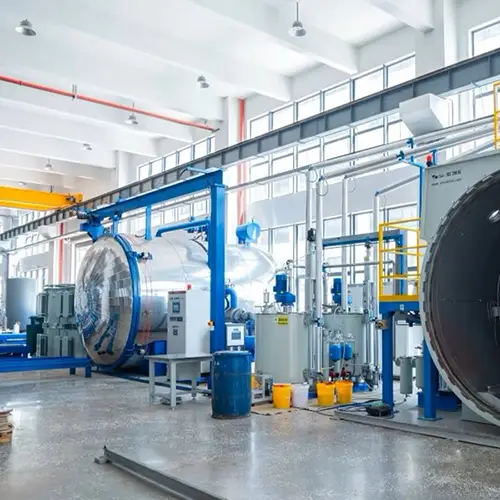

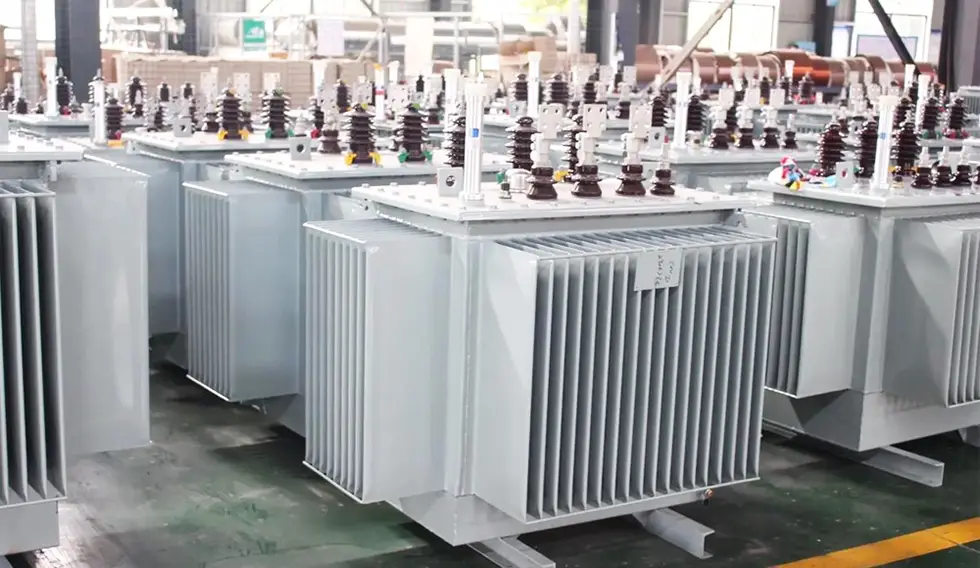

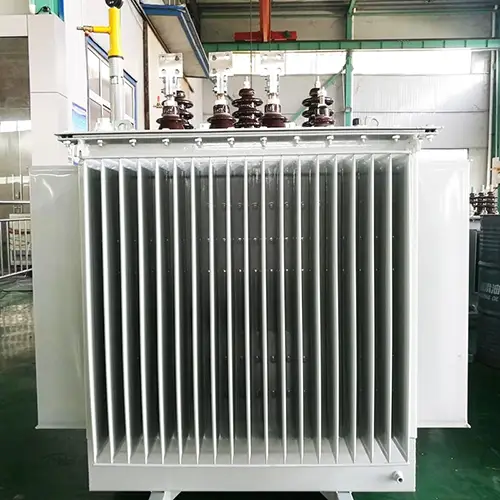

Værksted og testcenter

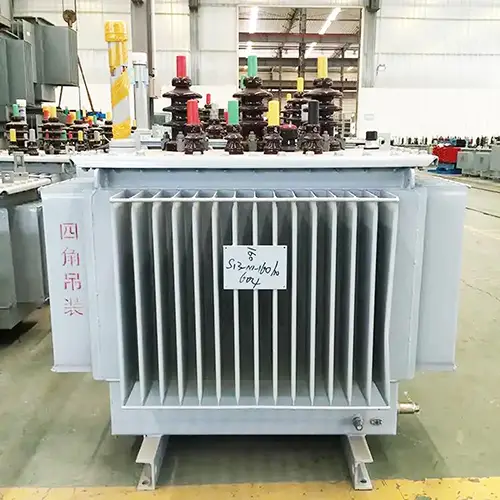

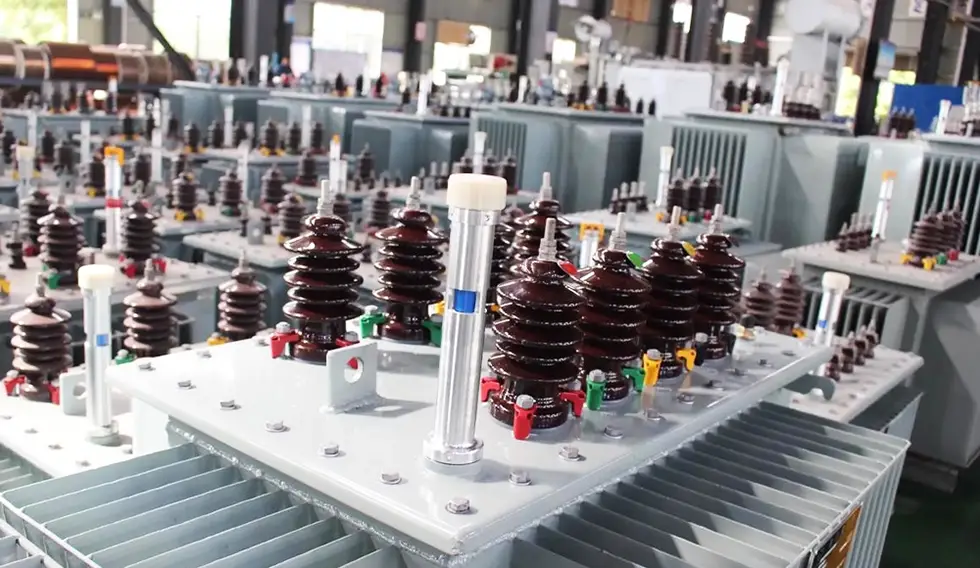

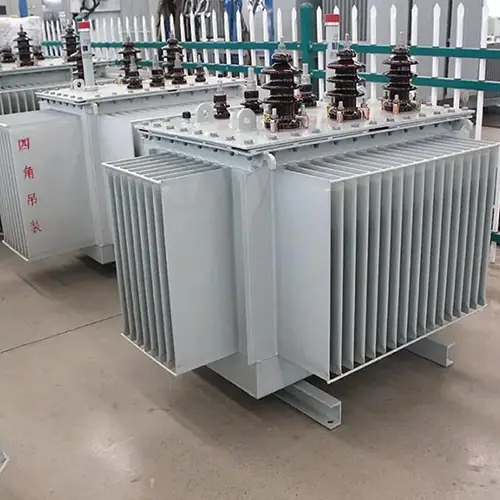

Produktudstilling
