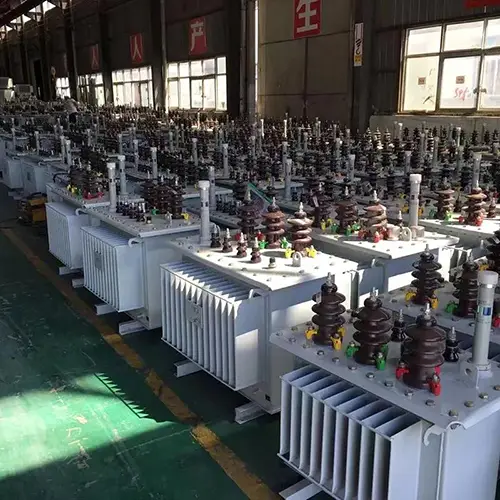

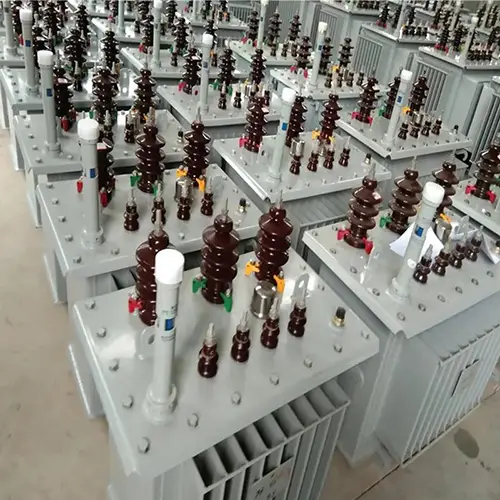

Som producent og eksportør af10kV olienedsænket distributionskrafttransformatori Kina har vi leveret en masse strømtransformatorer til oversøiske markeder som Europa, Afrika, Sydamerika, Mellemøsten osv. De 10KV olie-nedsænkede transformere bruger isolerende olie som det primære isoleringsmedium og er også afhængige af olie som kølemedium. Denne kraftfordelingstransformator byder på enestående fordele som f.ekslave omkostninger, fremragende varmeafledning, stærk overbelastningskapacitet og lang levetid, hvilket gør dem til et langvarigt mainstream-valg i mellem- og lavspændingsdistributionsscenarier. Vores 10kV Oil Immersed Distribution Power Transformer overholder den relevante internationale standardIEC60076og indfødte standarderGB/T 6451-2023, GB 1094osv.
| Standard kategori | Standard navn |
| National (GB/T) | GB/T 1094.1-2013 Strømtransformatorer – Del 1: Generelt |
| GB/T 1094.2-2013 Strømtransformatorer – Del 2: Temperaturstigning for væskesænkede transformere | |
| GB/T 1094.3-2017 Strømtransformatorer – Del 3: Isolationsniveauer, dielektriske tests og udvendige spillerum i luft | |
| GB/T 1094.5-2008 Strømtransformatorer – Del 5: Evne til at modstå kortslutning | |
| GB/T 1094.10-2003 Strømtransformatorer – Del 10: Bestemmelse af lydniveauer | |
| International (IEC) | IEC 60076-1:2011 Strømtransformatorer – Del 1: Generelt |
| IEC 60076-2:2011 Strømtransformatorer – Del 2: Temperaturstigning for væskesænkede transformere | |
| IEC 60076-3:2013+AMD1:2018 Strømtransformatorer – Del 3: Isolationsniveauer, dielektriske tests og eksterne frirum i luft | |
| IEC 60076-5:2006 Strømtransformatorer – Del 5: Evne til at modstå kortslutning | |
| IEC 60076-10:2016 Strømtransformatorer – Del 10: Bestemmelse af lydniveauer |

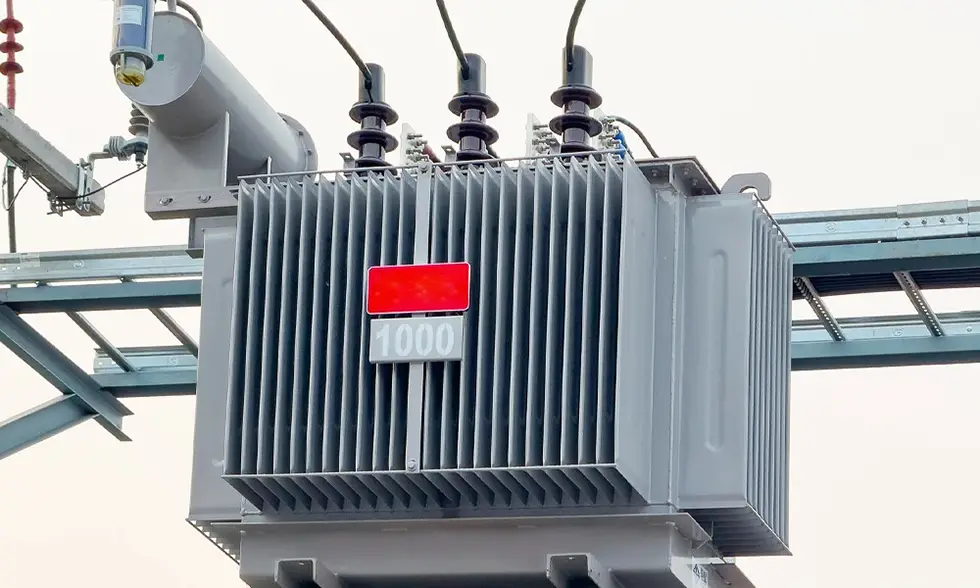

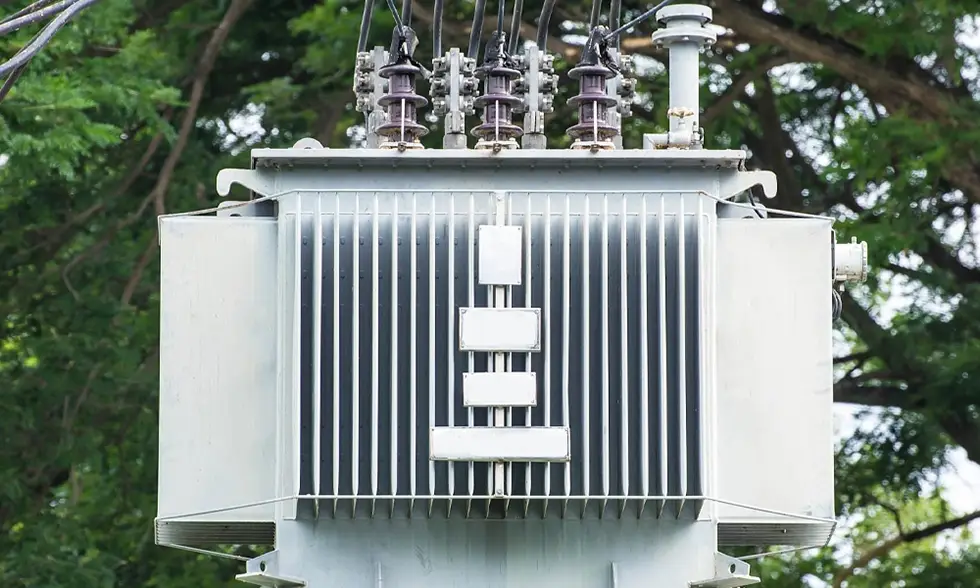

En 10kV olie-nedsænket distributionstransformator (almindeligvis omtalt som en "fordelingstransformator") er en statisk elektrisk enhed, der bruges i distributionssystemer til at transformere vekselspænding og strøm og transmittere elektrisk energi baseret på loven om elektromagnetisk induktion, med dens viklinger isoleret af isolerende olie. Det refererer generelt til transformere, der fungerer i distributionsnetværk med en spændingsklasse på 10kV, en nominel kapacitet på 6300kVA eller derunder, der direkte leverer strøm til slutbrugere.

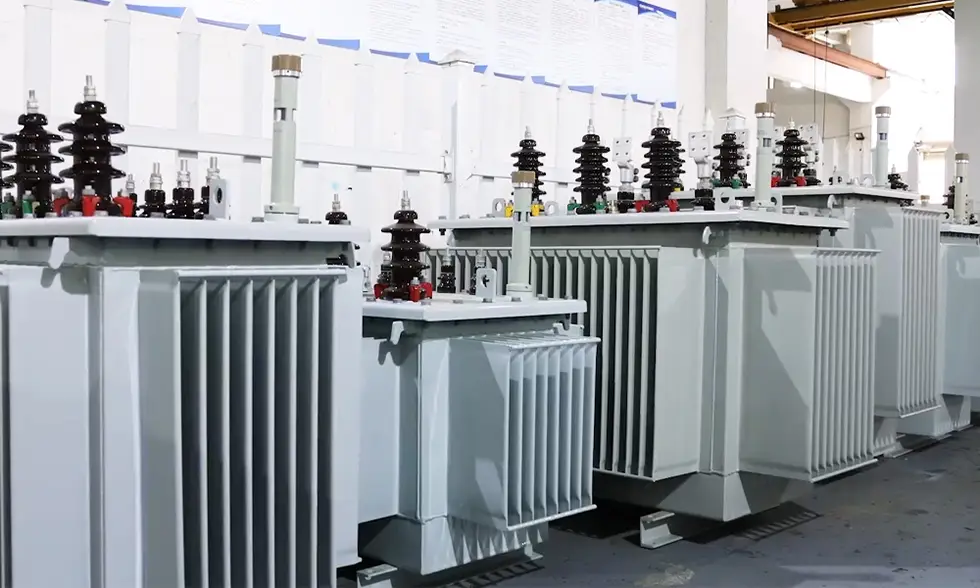

Denne slags strømtransformatorer er velegnede til AC 50/60Hz, trefaset maksimal nominel kapacitet op til 2500kVA (enfaset maksimum 833kVA, anbefales ikke generelt). De kan bruges indendørs eller udendørs. Enheder med kapacitet ≤315kVA kan stangmonteres. Standarddriftsbetingelser: omgivelsestemperatur, der ikke overstiger 40°C og ikke lavere end -25°C; maksimal daglig gennemsnitstemperatur 30°C; maksimal årlig gennemsnitstemperatur 20°C; relativ fugtighed ≤90% (ved 25°C omgivende); højde ≤1000m. Hvis betingelserne afviger fra ovenstående, skal der foretages passende ratingjusteringer i henhold til relevante standarder.

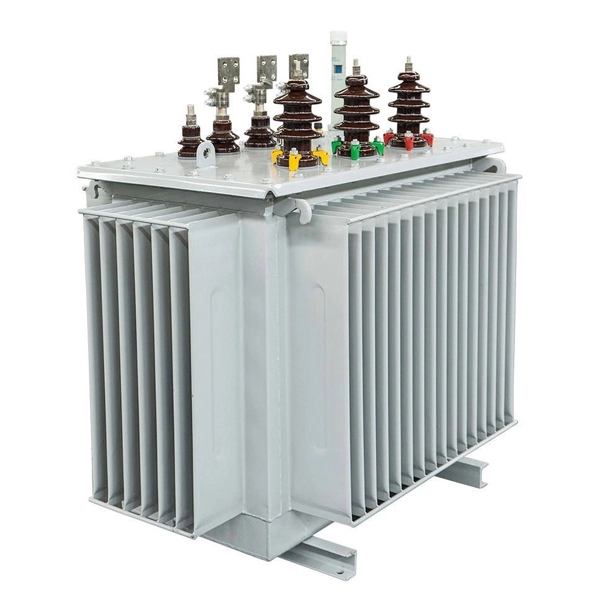

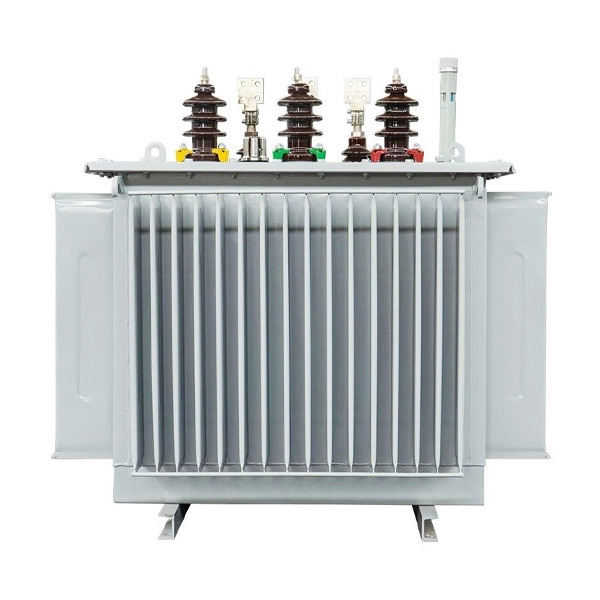

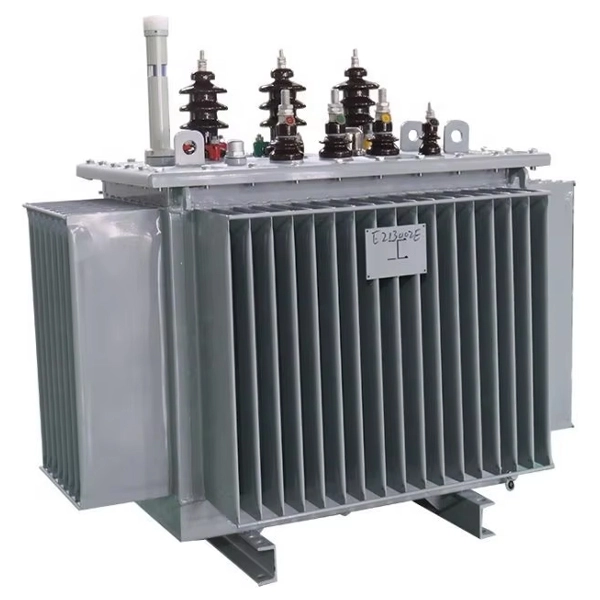

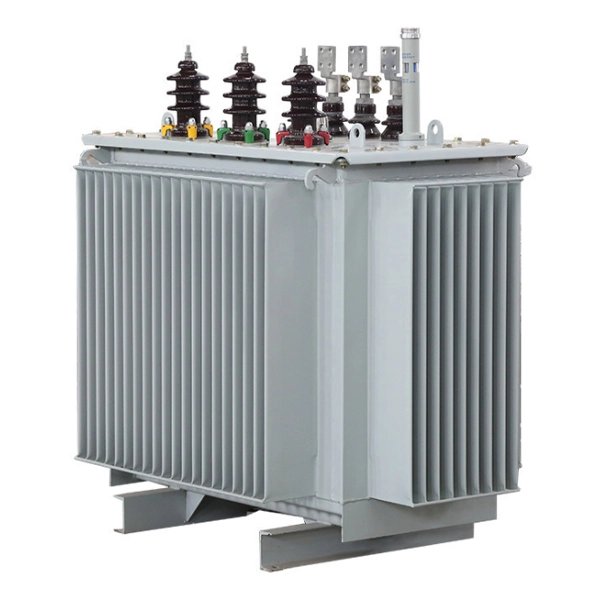

Strukturen af en 10kV olie-nedsænket distributionstransformator omfatter hovedlegemet, konservator, isolerende bøsninger, trinkobler, beskyttelsesanordninger osv.

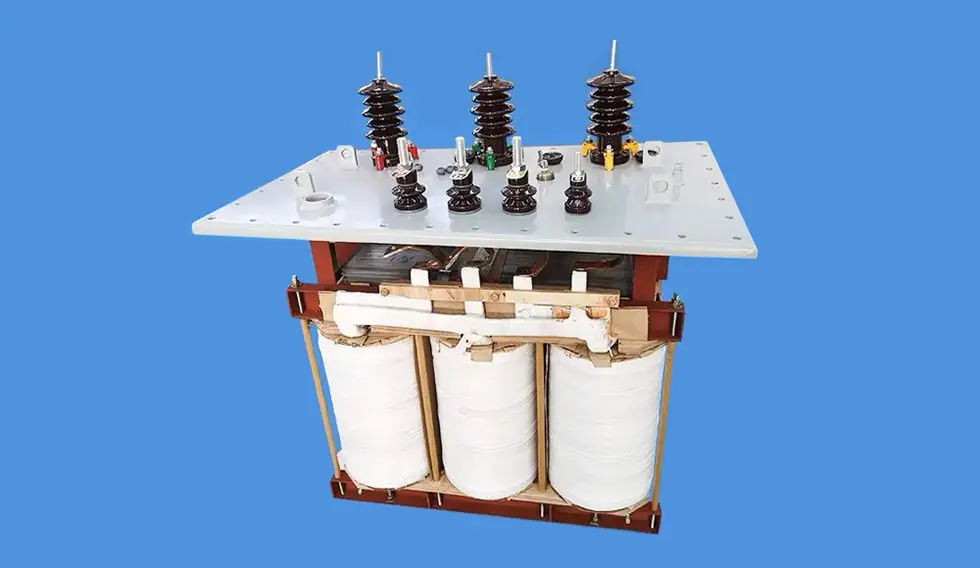

1. Hoveddel
Hoveddelen består af kernen, viklinger og isoleringsolie - den elektromagnetiske del af transformeren.
Kerne:Transformatorens magnetiske kredsløb, bygget af varmvalsede eller koldvalsede siliciumstålplader (0,35 eller 0,5 mm tykke, med isolerende lak på overfladen) stablet sammen. Kernen består af kerneben (hvor viklinger er placeret) og åg (lukker det magnetiske kredsløb). Kernestrukturer er grundlæggende kerne- eller skal-type, hvor kerne-typen er mest udbredt. Nogle avancerede produkter bruger en tredimensionel viklet kerne, hvor de tre ben er arrangeret i en ligesidet trekant, hvilket resulterer i et magnetisk kredsløb uden mellemrum, lavere tab og reduceret støj.
Vindinger:Transformatorens elektriske kredsløb, generelt viklet fra isoleret flad eller rund kobbertråd omkring en tidligere. Vindingerne er placeret på kernebenene, med lavspændingsviklingen (LV) på det indre lag og højspændingsviklingen (HV) på det ydre lag. Isolerende cylindre adskiller kernen fra LV-viklingen og LV fra HV-viklingen. For LV-viklinger er kobberfolie cylindrisk konstruktion almindelig (bortset fra meget små kapaciteter). HV-viklinger bruger en flerlags cylindrisk konstruktion til at afbalancere ampere-drejningsfordeling, reducere strøflux og give høj mekanisk styrke og kortslutningsmodstandsevne.
Isoleringsolie:Består hovedsageligt af naphthener, alkaner og aromater. Det tjener to funktioner: (a) at give isolering mellem viklinger, mellem viklinger og kerne og mellem viklinger og tank; (b) bortledning af varme ved konvektion ved opvarmning. Almindelige typer er No.10, No.25 og No.45, hvor tallet angiver flydepunktet i °C (f.eks. No.25 olie størkner ved -25 °C). Valget afhænger af det lokale klima.
2. Tank
Tanken er den ydre indkapsling af den olienedsænkede transformator, svejset af stålplader. Det holder olien og andre komponenter. I mellemstore og små transformere består tanken af en kasse og et dæksel. Kerne-og-spole-samlingen er placeret inde i kabinettet og kan løftes ud til vedligeholdelse efter fjernelse af dækslet. Tanken er desuden forsynet med olieaftapningsventil, jordingsskrue, navneskilt mv.
3. Konservator (Oliekonservator)
Monteret på toppen af tanken har konservatoren en volumen på ca. 10% af tankens volumen og er forbundet med tanken med et rør. Når olie udvider sig eller trækker sig sammen med temperaturen, tilfører eller opbevarer konservatoren olie, hvilket sikrer, at kernen og viklingerne forbliver nedsænket. Det reducerer også oliekontakt med luft, hvilket bremser olienedbrydning. Et skueglas (oliestandsmåler) på konservatoren viser temperaturkalibrerede olieniveauer. Konservatoren er ofte udstyret med en udluftning (silicagel tørretumbler) for at fjerne fugt og urenheder fra den indkommende luft.

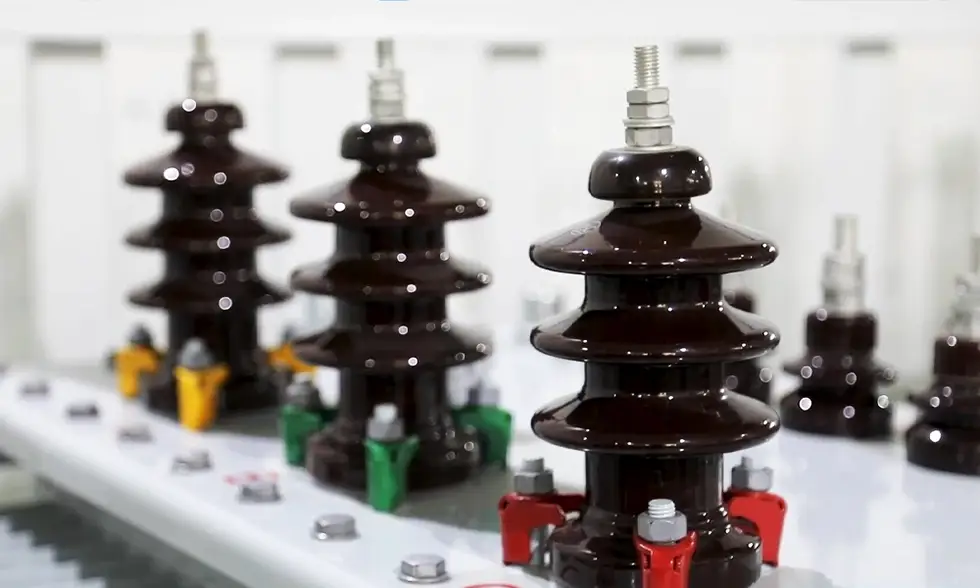

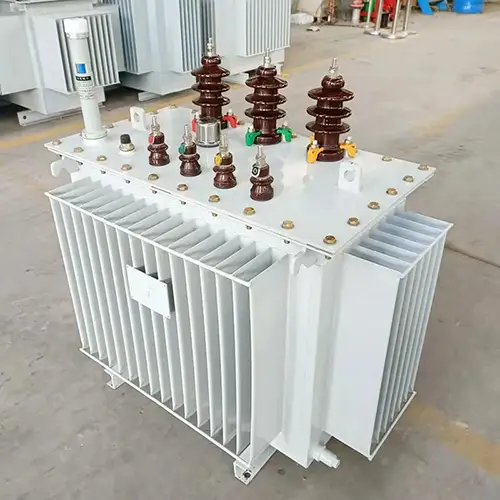

4. Isolerende bøsninger
Bøsninger er de vigtigste isoleringskomponenter, der stikker ud gennem tankdækslet. De bringer HV- og LV-viklingsledningerne ud af tanken, giver isolering til jorden (tank og kerne) og fikserer de eksterne forbindelser. HV-bøsninger er højere, LV-bøsninger kortere.
5. Tryk på Skifter
Monteret på HV-viklingen ændrer trinkobleren antallet af effektive omdrejninger for at regulere udgangsspændingen. Når forsyningsspændingen varierer, justerer trinkobleren spændingen for at opretholde en stabil sekundær spænding. Typer: trinkobler med belastning (kan betjenes under belastning) og trinkobler uden belastning (kræver spændingsløs).
6. Beskyttelsesanordninger
Gas (Buchholz) relæ:Installeret på røret mellem tanken og konservatoren - en primær beskyttelse mod interne fejl. Ved alvorlige fejl udløser den afbryderen; ved mindre fejl signalerer den en alarm. Ifølge GB/T 6451 skal transformere ≥800kVA være udstyret med et Buchholz-relæ.
Eksplosionsventil (trykaflastningsenhed):Monteret på tankdækslet, forseglet med en glasmembran. Hvis der opstår en alvorlig fejl, og Buchholz-relæet svigter, brister membranen for at frigive trykket og forhindre eksplosion.
Termometer:Overvåger topolietemperaturen. Transformatorer ≥1000kVA skal være udstyret med et udendørs signaltermometer, som kan tilsluttes et fjernsignal.
7. Køleudstyr
Inkluderer radiatorer eller kølere monteret på tankvæggen, forbundet til tanken med rør. Temperaturforskellen mellem top- og bundolie inducerer naturlig konvektion, hvilket sænker olietemperaturen. Kølemetoder: olie-naturlig luft-naturlig (ONAN), olie-naturlig luft-tvungen (ONAF), olie-naturlig vand-tvungen (OFWF), tvungen oliecirkulation (OFAF) osv.
Sammenlignet med andre typer (f.eks. tør-type transformere) tilbyder olie-nedsænkede distributionstransformere:
1. Lave omkostninger - høj omkostningseffektivitet
Moden produktion og billigere materialer (siliciumstål, kobber, olie) resulterer i 30-40 % lavere pris end tilsvarende tør-type transformere - ideel til budgettrænede netopgraderinger og SMV-projekter.
2. Fremragende varmeafledning og overbelastningskapacitet
Oliens høje specifikke varme og termiske ledningsevne, kombineret med naturlig konvektion, holder temperaturstigningen 15-20 % lavere end transformere af tør type. Kortvarig overbelastningsevne (f.eks. 1,2× mærkestrøm) er robust og passer til sæsonbestemte belastningstoppe (sommerklimaanlæg, kunstvanding).
3. Enkel vedligeholdelse og lang levetid

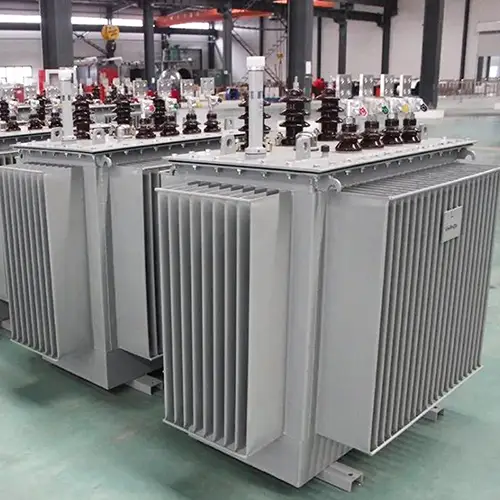

Fuldt forseglede designs (korrugerede tanke) forhindrer indtrængning af fugt/støv. Under normale forhold kræves der kun lidt vedligeholdelse. Levetid typisk 20-30 år, længere end tør-type (15-25 år), hvilket resulterer i lavere langsigtede driftsomkostninger.
4. Højt potentiale for energieffektivitet -- politiktilpasning

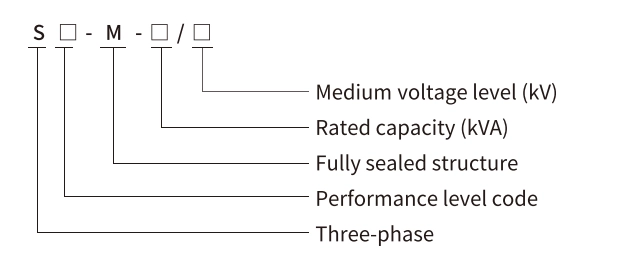

Drevet af Transformer Energy Efficiency Improvement Plan, er 10kV olie-nedsænkede transformere blevet opgraderet til S13 og derover. For eksempel har en S13-1000kVA transformer et tomgangstab på kun 0,8 kW (40 % lavere end S11), hvilket sparer over 6000 kWh/år - væsentligt under "dual carbon"-målene.
5. God isoleringsevne og høj pålidelighed
Olien giver fremragende elektrisk isolering og dæmper også vibrationer, hvilket fører til mere støjsvag drift.
6. Stabil drift og afbalancerede trefaseparametre
Tredimensionelle viklede kernedesigner udligner magnetiske vejlængder, reducerer harmoniske og forbedrer strømkvaliteten.

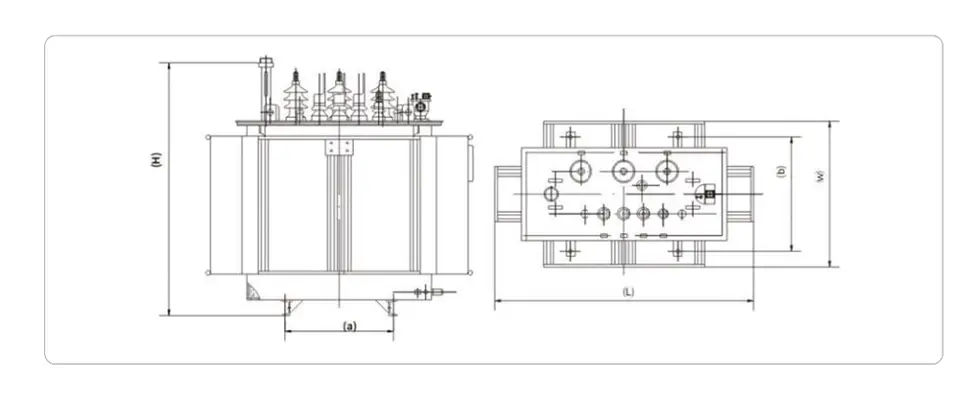

| Nominel kapacitet (kVA) | Spændingskombination | Forbundet gruppeetiket | Afledning uden belastning (W) | Belastningstab (W) 75℃ | Strøm uden belastning (%) | Impedansspænding (%) | Udvendig størrelse (L×B×H) Monter 4-φ18 (mm) | Samlet vægt (kg) | ||||
| Mellemspænding (kV) | Tapperækkevidde | Lavspænding (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 eller andet |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Dyn11 Yyn0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
Note 1:For transformere med nominel kapacitet på 500kVA og derunder, gælder belastningstabsværdierne over diagonallinjen i tabellen for Dyn11- eller Yzn11-koblingsgruppen, og belastningstabsværdierne under diagonallinjen gælder for Yyn0-koblingsgruppen.
Note 2:Når transformatorens gennemsnitlige årlige belastningsgrad er mellem 35 % og 40 %, kan den maksimale driftseffektivitet opnås ved at bruge tabsværdien i tabellen.
Bemærkninger:De angivne dimensioner og vægte er kun til reference i design og valg. Den endelige størrelse og vægt er underlagt vores produkttegninger.
| Nominel kapacitet (kVA) | Spændingskombination | Forbundet gruppeetiket | Afledning uden belastning (W) | Belastningstab (W) 145℃ | Strøm uden belastning (%) | Impedansspænding (%) | Udvendig størrelse (L×B×H) Monter 4-φ18 (mm) | Samlet vægt (kg) | ||||
| Mellemspænding (kV) | Tapperækkevidde | Lavspænding (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 eller andet |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Dyn11 Yyn0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
Note 1:For transformere med nominel kapacitet på 500kVA og derunder, gælder belastningstabsværdierne over diagonallinjen i tabellen for Dyn11- eller Yzn11-koblingsgruppen, og belastningstabsværdierne under diagonallinjen gælder for Yyn0-koblingsgruppen.
Note 2:Når transformatorens gennemsnitlige årlige belastningsgrad er mellem 35 % og 40 %, kan den maksimale driftseffektivitet opnås ved at bruge tabsværdien i tabellen.
Bemærkninger:De angivne dimensioner og vægte er kun til reference i design og valg. Den endelige størrelse og vægt er underlagt vores produkttegninger.
| Nominel kapacitet (kVA) | Spændingskombination | Forbundet gruppeetiket | Afledning uden belastning (W) | Belastningstab (W) 75℃ | Strøm uden belastning (%) | Impedansspænding (%) | Udvendig størrelse L×B×H (mm) | Samlet vægt (kg) | ||
| Mellemspænding (kV) | Tapperækkevidde | Lavspænding (kV) | Installer 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 eller andet |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Dyn11 Yyn0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
Note 1:For transformere med nominel kapacitet på 500kVA og derunder, gælder belastningstabsværdierne over diagonallinjen i tabellen for Dyn11- eller Yzn11-koblingsgruppen, og belastningstabsværdierne under diagonallinjen gælder for Yyn0-koblingsgruppen.
Note 2:Når transformatorens gennemsnitlige årlige belastningsgrad er mellem 35 % og 40 %, kan den maksimale driftseffektivitet opnås ved at bruge tabsværdien i tabellen.
Bemærkninger:De angivne dimensioner og vægte er kun til reference i design og valg. Den endelige størrelse og vægt er underlagt vores produkttegninger.
