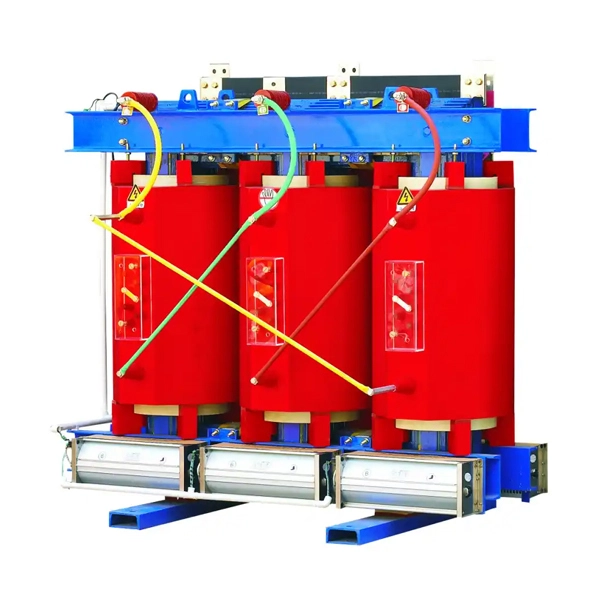

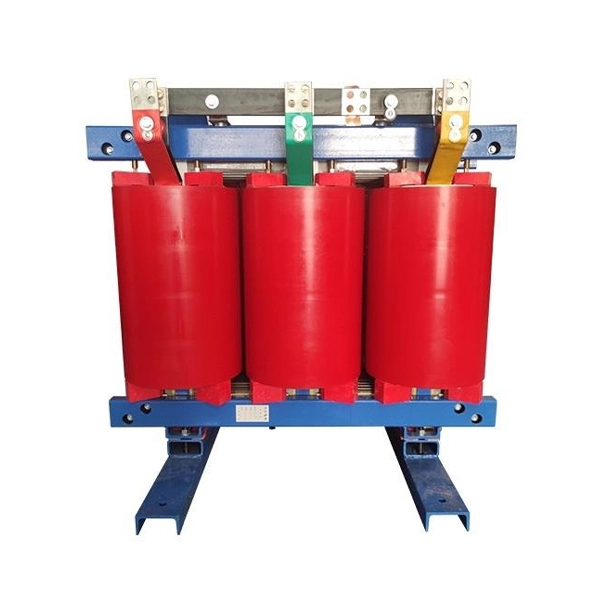

36KV Dry Type Power Transformer

I mange år har Cotenele som stor transformatoreksportør og producent i Kina leveret pålidelige og stabile36KV Dry Type Power Transformertil kunder i lande og regioner som Afrika, Europa og Mellemøsten og har modtaget enstemmig ros fra kunderne. Cotenele 36kV-serien tør-type krafttransformatorer har karakteristika aflavt tab, lav støj, lynbeskyttelse, høj kortslutningstolerance og smukt udseende. Produktet har avancerede monterings- og fremstillingsprocesser, pålidelig og fremragende tilbehørskvalitet. Den har fire fjernbetjeningsfunktioner:fjernkommunikation, fjerntest, fjernjustering og fjernbetjening. Via computerfjernbetjening kan fjernovervågning af kraftværket opnås uden behov for kontortjeneste på stedet. Alle Cotenele 36KV seriens tør-type strømtransformatorer overholder internationale og nationale standarder som f.eksGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018osv.

Servicebetingelser for 36KV Dry-Type Power transformere

Vigtigste tekniske parametre

SC(B)10 serie 36kV tør-type transformator tekniske parametre (35/0,4kV)

SC(B)10 serie 36kV tør-type transformator tekniske parametre (35/10kV)

SC(B)11 serie 36kV tør-type transformator tekniske parametre

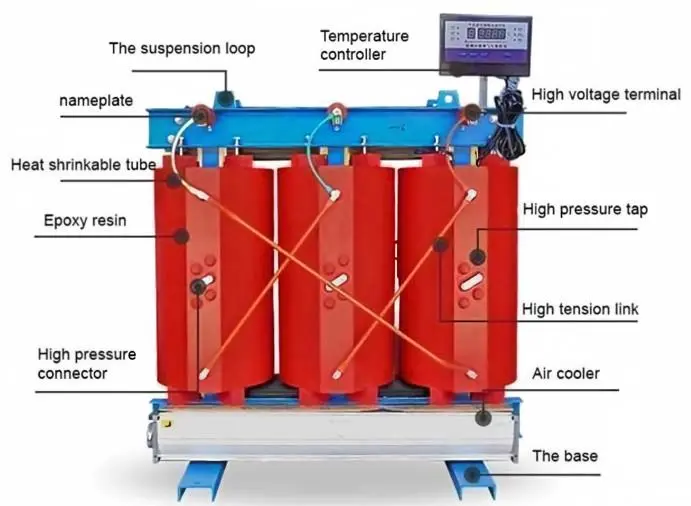

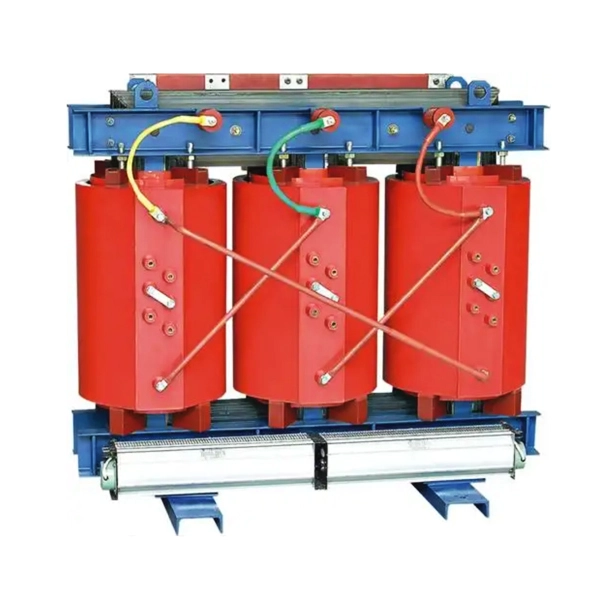

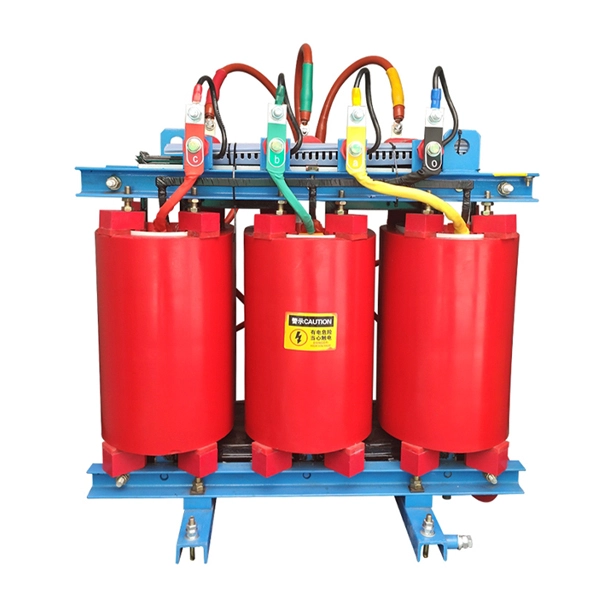

Intern struktur til 36kV-serien tør-type krafttransformatorer

En 35kV tør-type transformer består hovedsageligt af følgende komponenter:

1. Kerne

Fremstillet af højkvalitets, højpermeabilitet kornorienterede koldvalsede siliciumstålplader, samlet i et 45° fuld-geringstrin med skød. Kerneoverfladen er indkapslet med epoxyharpiks for at reducere strøflux, forbedre magnetisk kredsløbsfordeling og lavere kernestøj, tab uden belastning og strøm uden belastning.

2. Højspændingsvikling

Højspændingsviklingen vedtager en sektionsdelt lagdelt eller flerlags cylindrisk struktur for at reducere mellemlagsspændingen markant. Det er detvakuumstøbt med fyldt epoxyharpiksfor at minimere delvise udladninger og forbedre den elektriske ydeevne. DMD epoxy prepreg bruges mellem lagene, og glasfiber mesh klud påføres på overfladen for at øge den mekaniske styrke og kortslutningsmodstandsevne.

3. Lavspændingsvikling

Lavspændingsviklingen bruger en folieviklet struktur med aksiale kølekanaler for at forbedre varmeafledningen. Enderne er indkapslet med epoxyharpiks og fuldt hærdet for at danne en solid samling.

4. Isoleringssystem

Epoxyharpiks eller andre harpiksforbindelser bruges som hovedisolering. Vindingerne støbes under vakuum, og efter hærdning danner de en robust monolitisk struktur.

5. Køling og temperaturovervågning

Udstyret med køleanordninger (naturlig luftkøling eller tvungen luftkøling) og temperatursensorer, og kan udstyres med et omfattende temperaturdetektions- og beskyttelsessystem.

6. Andre komponenter

Højspændingsgennemføringsudtag, løfteøjer, øvre og nedre klemramme, lavspændingsklemmer, navneskilt, udtagsforbindelser mv.

Produktegenskaber af 36kV-serien tør-type krafttransformatorer

1. Brandsikker og flammehæmmende:Epoxyharpiks er i sagens natur ikke-brændbart og understøtter ikke brand; ingen eksplosionsfare.

2. Miljøvenlig:Der bruges ingen olie, så der er ingen risiko for olieforurening.

3. Høj mekanisk styrke:De harpiksstøbte viklinger er robuste og tilbyder stærk kortslutningsmodstandsevne.

4. Fremragende elektrisk ydeevne:Lave partielle afladningsniveauer og høje impulsmodstandsniveauer (lyn og skift).

5. Lave tab og lav støj:Højkvalitets siliciumstål og avanceret kernestabling reducerer belastningstab og hørbar støj.

6. God overbelastningsevne:Klasse F eller H isolering giver høj termisk udholdenhed og muliggør betydelig overbelastningsdrift.

7. Fugt- og støvbestandig:Vikleoverfladen er belagt med anti-korrosionslak, hvilket sikrer stabil ydeevne i støvede eller fugtige omgivelser.

8. Nem vedligeholdelse:Ingen oliehåndtering; efter længere tids nedlukning er det kun nødvendigt med en simpel tørrebehandling. Grundlæggende vedligeholdelsesfri.

9. Kompakt og let:Lille fodaftryk og lavere installationsomkostninger.

10. Intelligent temperaturkontrol:Valgfrit smart temperaturovervågningssystem, der automatisk registrerer og viser viklingstemperaturer, starter/stopper køleventilatorer og giver alarm- og udløsningssignaler.

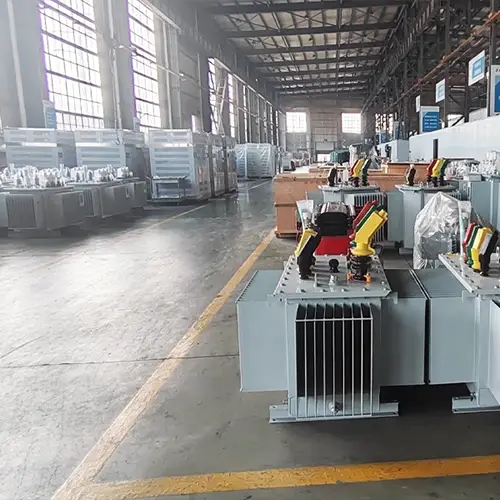

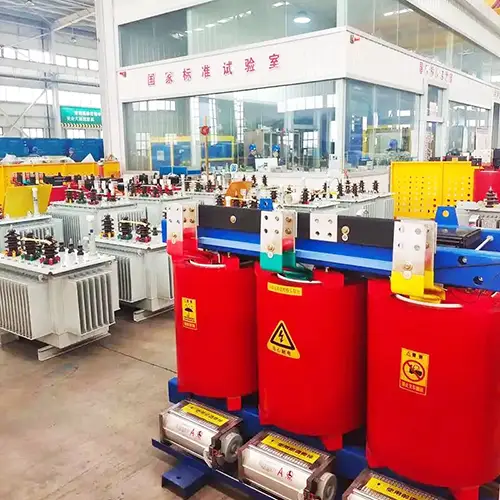

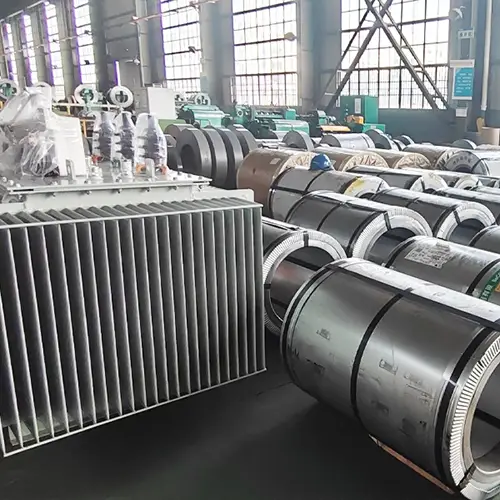

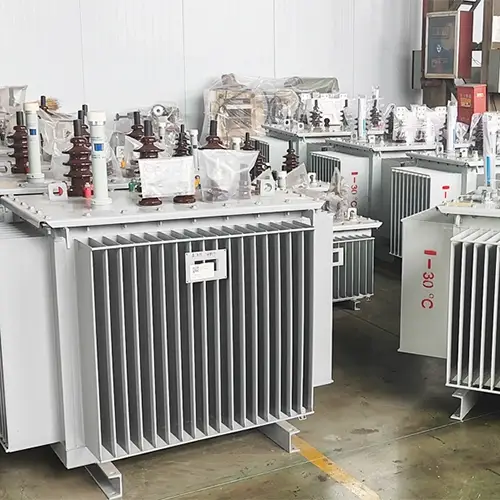

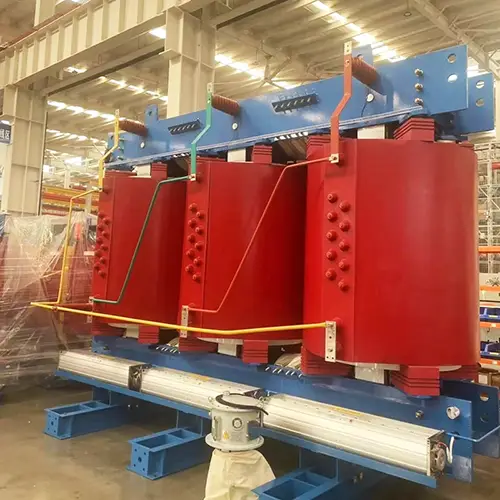

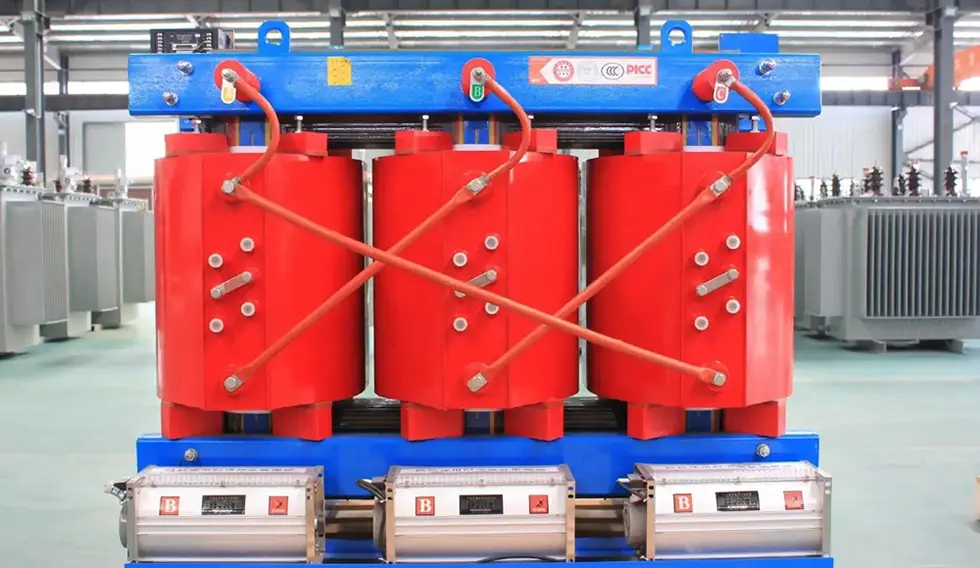

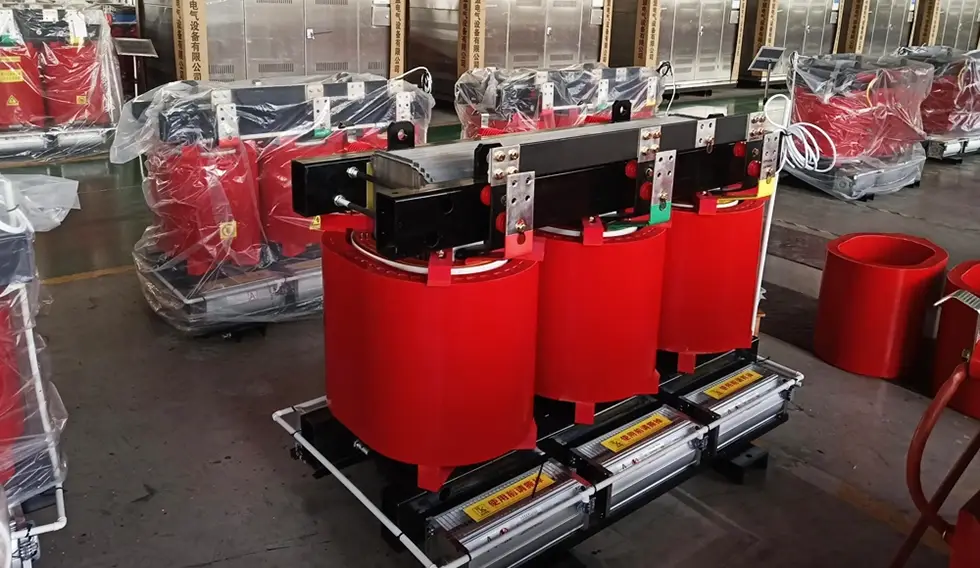

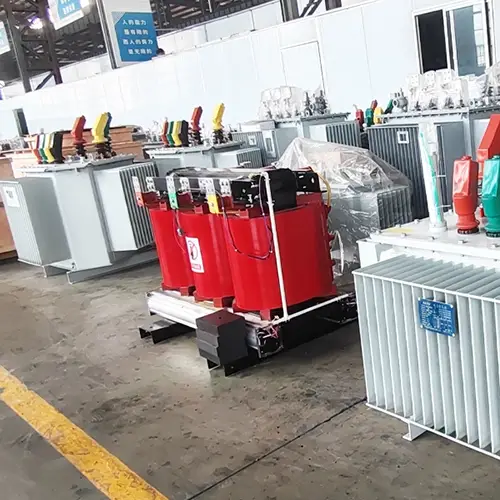

Workshop Show

Ofte stillede spørgsmål (ofte stillede spørgsmål)

Spørgsmål 1: Hvad er den maksimale kapacitet, der er tilgængelig for dine 36kV-serie tør-type transformere?

A: I henhold til den nationale standard GB/T 10228 er det konventionelle kapacitetsområde for 36kV tør-type transformere 30-2500 kVA. Den seneste version af GB/T 10228 har dog udvidet dette område til 25000 kVA. Større kapacitet kan også tilpasses ud fra specifikke brugerbehov.

Spørgsmål 2: Kan din 36kV-serie tør-type transformere installeres udendørs?

A: Ja, udendørs versioner er tilgængelige. Den passende grad af beskyttelse skal dog vælges. Typisk er IP00 uden indkapsling (indendørs brug), IP20 beskytter mod faste genstande større end 12 mm, og IP23 giver beskyttelse mod regn og sne. Til udendørs installation anbefales IP23 eller højere med et ekstra beskyttelseshus.

Spørgsmål 3: Hvordan afkøles dine 36kV-serie transformatorer af tør type, og hvor meget kan tvungen luftkøling øge deres output?

A: Kølingsmetoderne kan opdeles inaturlig luftkøling (AN)ogtvungen luftkøling (AF). Under naturlige luftkølingsforhold kan transformeren fungere kontinuerligt med sin nominelle kapacitet. Forceret luftkøling kan øge udgangskapaciteten med op til 50 % og er velegnet til periodisk overbelastningsdrift.

Spørgsmål 4: Hvordan klassificeres energieffektivitetsniveauer for Cotenele 36kV-serien af ​​tør-type transformere?

A: I henhold til den nationale standard GB 20052-2024 "Minimum tilladte værdier og energieffektivitetsgrader for krafttransformatorer", er vores 36kV serie tør-type transformere opdelt i tre energieffektivitetsgrader:Grade I, Grade II og Grade III. Karakter I er det højeste niveau med det laveste tab. At vælge et højere energieffektivitetsniveau kan reducere de langsigtede driftsomkostninger markant.

Spørgsmål 5: Hvad er de vigtigste forskelle mellem en 36kV tør-type transformer og en 10kV tør-type transformer?

A: Den største forskel ligger i spændingsniveauet. Højspændingen for 36kV transformatoren er 36kV, som kan forsynes direkte fra 36kV elnettet, og derved eliminere en mellemliggende 10kV transformerstationsforbindelse og reducere systeminvesteringer og vedligeholdelsesomkostninger. Derudover kræver 36kV-niveauet højere isoleringsstyrke, større elektriske afstande og længere krybeafstande, hvilket vil øge design- og fremstillingsomkostningerne. 10kV tør-type transformer er mere almindeligt anvendt i konventionelle distributionssystemer.

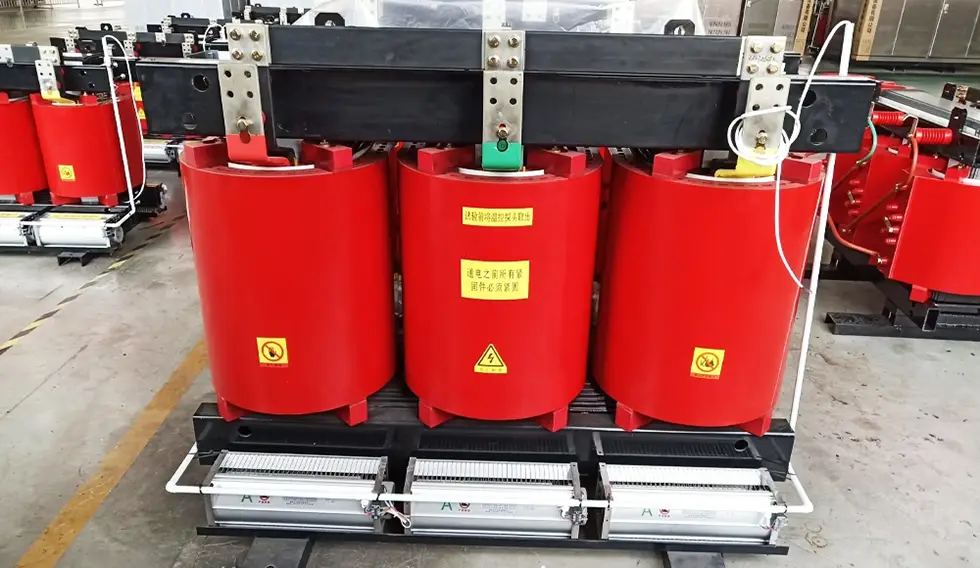

Produktudstilling
