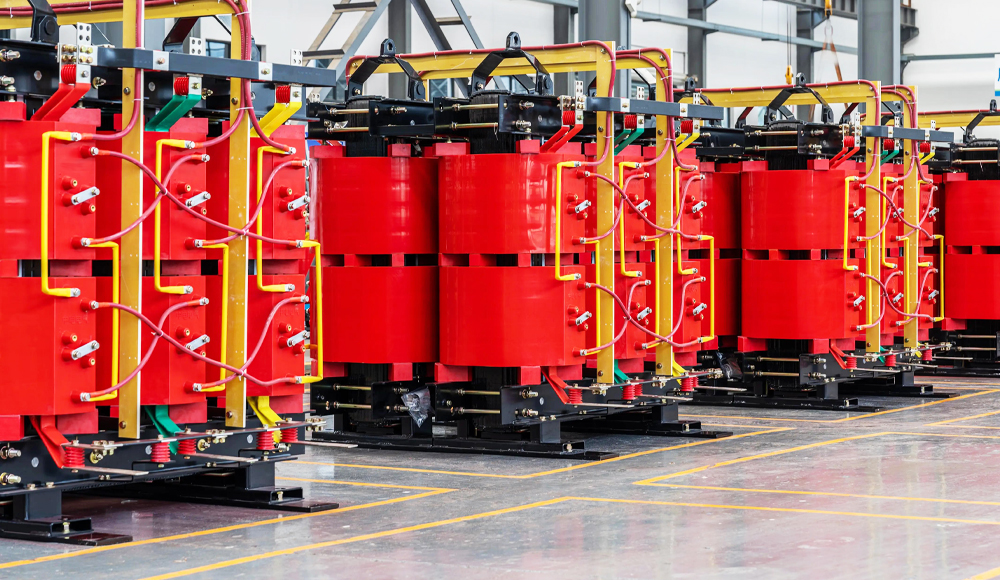

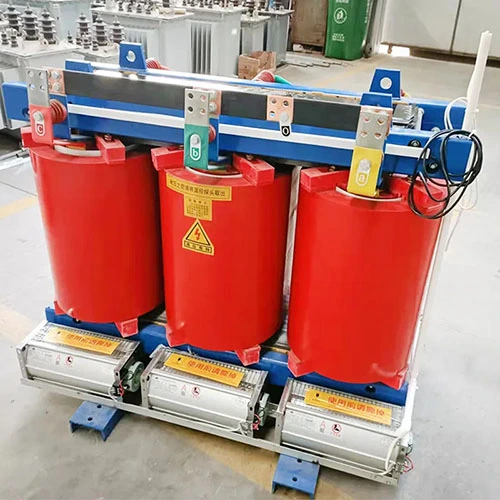

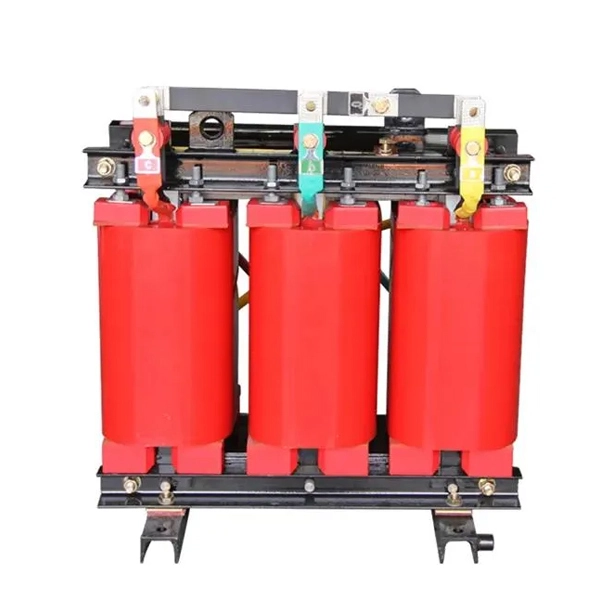

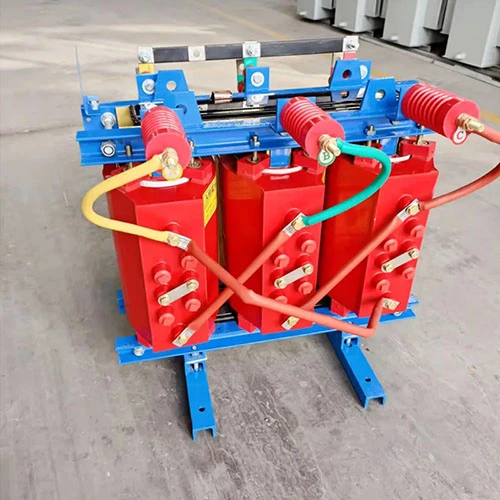

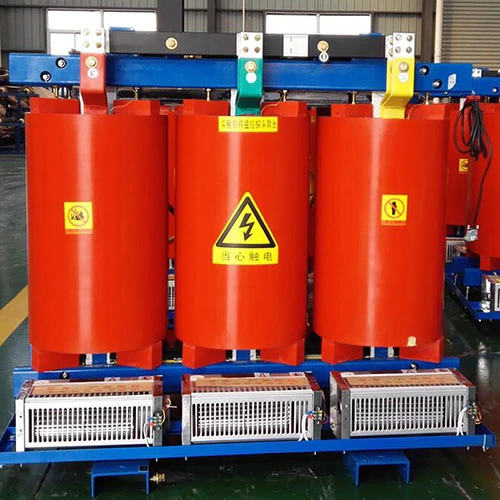

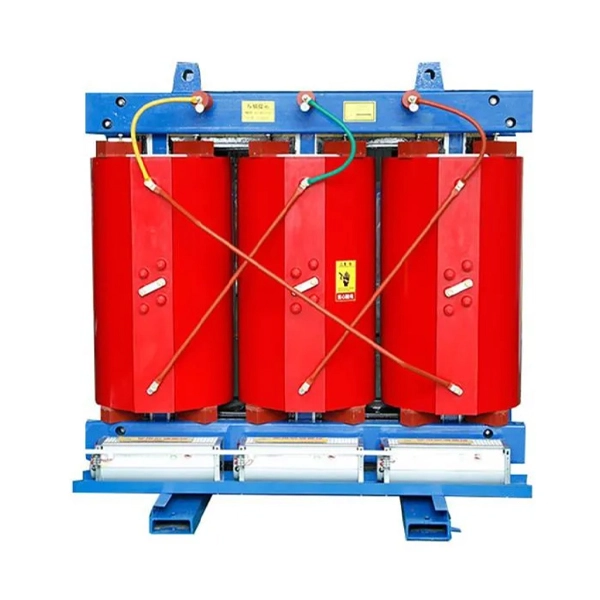

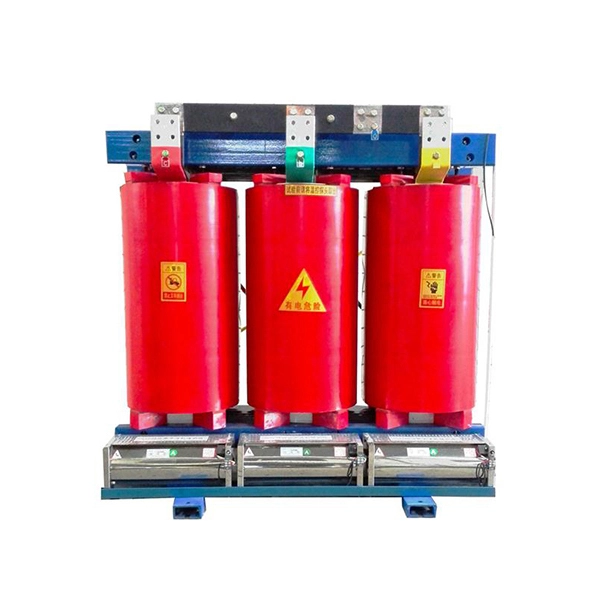

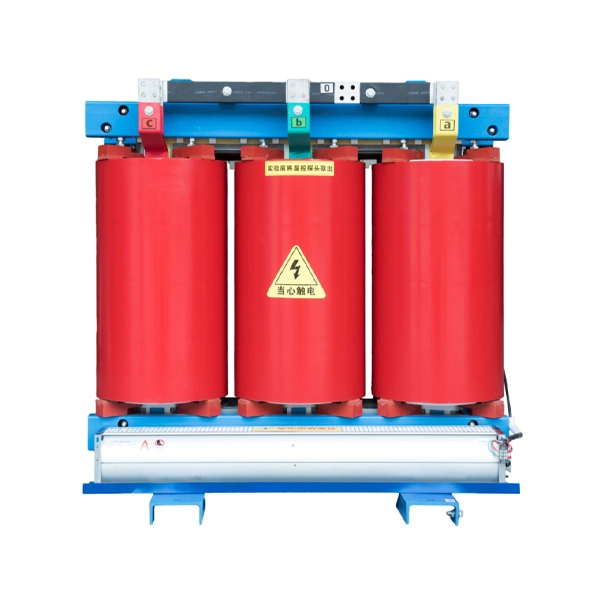

10KV indendørs tør type strømfordelingstransformator

Cotenele er en velkendt transformerproducent i Kina. Vores10KV indendørs tør type strømfordelingstransformatorhar væsentlige fordele, herunderflammehæmning, brandmodstand, eksplosionsbestandighed, vedligeholdelsesfri drift, forureningsfri ydeevne og kompakt struktur. Med fuldt lukkede indkapslede viklinger kan de installeres direkte ved lastcentret. Takket være et videnskabeligt solidt design og avancerede støbeteknikker har SC (B)-seriens epoxyharpiks-transformer af tør typelave partielle udledningsniveauer, lav driftsstøj og fremragende varmeafledningsevne. Under tvungen luftkøling kan de fungere kontinuerligt ved 125 % af den nominelle belastning i længere perioder. Hver enhed er udstyret med en intelligent temperaturregulator, der giver fejlalarm, overtemperaturadvarsel, overtemperaturudløsning og black-box-optagelsesfunktioner. Via enRS485 seriel interface, kan vores tør-type transformere tilsluttes en computer til centraliseret overvågning og kontrol.

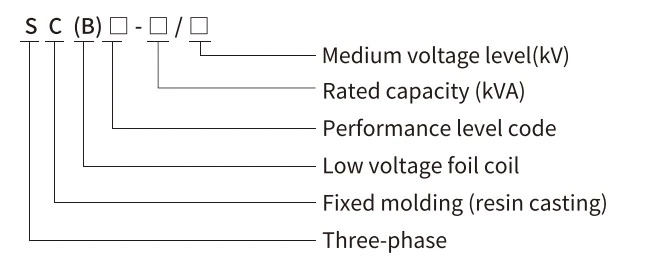

Model og betydninger

Vigtigste tekniske parametre

SCB11-30~2500/10kV Transformer teknisk parameter

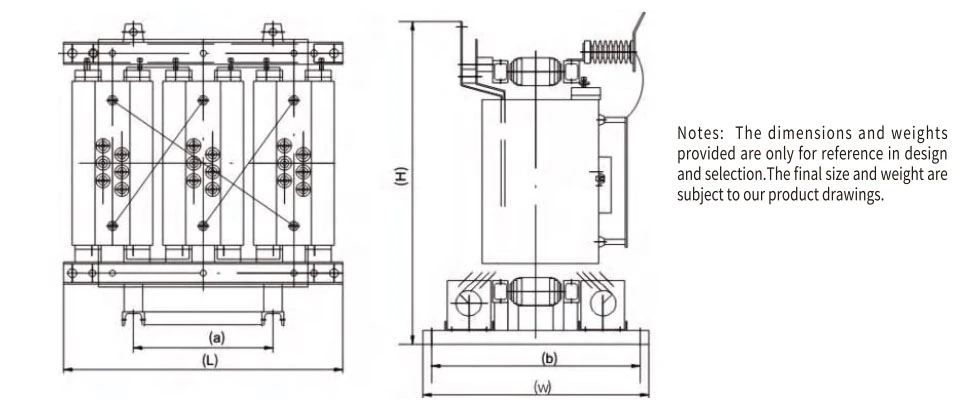

SCB11-30~2500/10kV Transformer Dimensioner

SCB12-30~2500/10kV Transformer teknisk parameter

SCB12-30~2500/10kV Transformer Dimensioner

SCB13-30~2500/10kV Transformer teknisk parameter

SCB13-30~2500/10kV Transformer Dimensioner

Indre struktur

For at opnå den bedste elektriske ydeevne, mekanisk styrke og termisk styring består den indre struktur af en tør-type transformer af flere nøglekomponenter, som alle skal designes omhyggeligt.

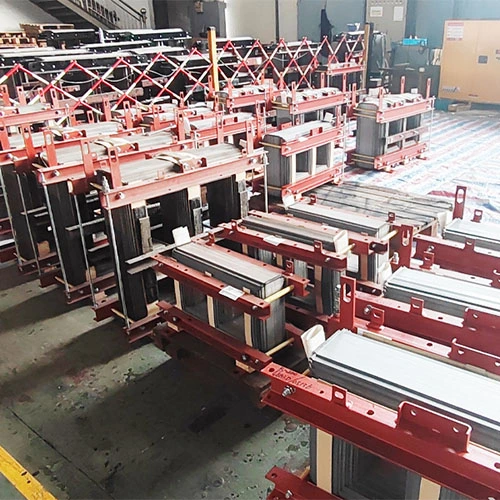

1. Magnetisk kerne

Hovedmaterialet i den magnetiske kerne i en tør-type transformer er genereltlamineret elektrisk stål (siliciumstål)eller andre ferromagnetiske materialer, som kan reducere hvirvelstrømstab og hysteresetab. Formen på den magnetiske kerne kan laves til at være rektangulær, cirkulær eller elliptisk osv.

2. Vindinger

Vindingerne af en tør-type transformer består afprimære og sekundære viklinger, typisk lavet af kobber- eller aluminiumsledere. Selvom kobber har overlegen ledningsevne i forhold til aluminium, vælger nogle kunder ofte aluminiumsledere til deres viklinger for at spare omkostninger.

3. Isoleringssystem

Isoleringssystemet af en tør-type transformer giver elektrisk isolering og mekanisk støtte til viklingerne, hovedsageligt inklusive:

Epoxyharpiksindkapsling (støbt harpiks):Vindingerne er fuldstændigt forseglet i epoxyharpiks, som kan give en god beskyttelse mod fugt, støv og mekanisk belastning.

Vakuumtrykimprægnering (VPI):Vindingerne er imprægneret med klasse H polyesterharpiks under vakuum og tryk. Denne rolle er til at forbedre den dielektriske styrke, mekaniske styrke og termiske stabilitet af den tørre transformator.

Vakuumtrykindkapsling (VPE):Vindinger har en tykkere isoleringsbelægning end VPI.

4. Klemkonstruktion

Klemstrukturen bruges normalt til at sikre viklingerne og kernesamlingen, og den kan give den mekaniske styrke og sikre korrekt justering, som kan inkorporere kølekanaler eller åbninger til luftcirkulation.

5. Indkapsling

Alle komponenterne er monteret i et kabinet, og kabinetterne er opdelt tilventileret, ikke-ventileret eller forseglet, baseret på applikationsmiljøet. De ventilerede kabinetter tillader naturlig eller tvungen luftcirkulation til afkøling, mens ikke-ventilerede designs bruges i miljøer, der indeholder ledende, ætsende eller brændbare materialer.

Produktfordele

1. Sikkerhedsfordele

Reduceret brandfare:Transformatorerne af tør type har ingen brændbar isoleringsolie og har ingen brand- og eksplosionsrisiko.

Selvslukkende egenskaber:Solide isoleringsmaterialer i de tørre transformatorer er i sagens natur flammehæmmende.

Ingen giftige gasser:Under lysbueforhold vil tørtransformatorerne ikke frigive farlige gasser.

2. Miljømæssige fordele

Miljøvenlig:På grund af den tørre type transformer ikke vil lække eller spilde olie, kan dette eliminere grundvandsforureningsproblemer.

Genanvendeligt:Op til 90 % af materialerne i de tørre transformatorer er genanvendelige ved endt levetid.

Ingen speciel indeslutning påkrævet:Det er ikke nødvendigt at installere en lækagesikker opsamlingspool til de tørre transformatorer.

3. Operationelle fordele

Disse tør-type transformere kræverstort set ingen vedligeholdelse--- ingen væsketest eller oliefiltrering, kun en lejlighedsvis visuel inspektion --- og prale af enforlænget levetid på over 20 år. På grund af færre begrænsninger på stedet og fravær af grundvandsbeskyttelsesforanstaltninger har tørtransformatorer lavere installationsomkostninger. Og de kan installeres direkte tæt på det faktiske belastningssted, hvilket kan reducere ledningstab betydeligt.

4. Anvendelsesfleksibilitet

Transformatorer af tør type kan installeres og anvendes på indendørs steder med høje brandsikkerhedskrav. Samtidig kan deres helt lukkede huse modstå risikoen for vandnedsænkning i oversvømmelsestruede områder. Det fugttætte isoleringssystem af transformatorer af tør type sikrer ikke kun stabil elektrisk ydeevne i miljøer med høj luftfugtighed, men forhindrer også effektivt kondens.

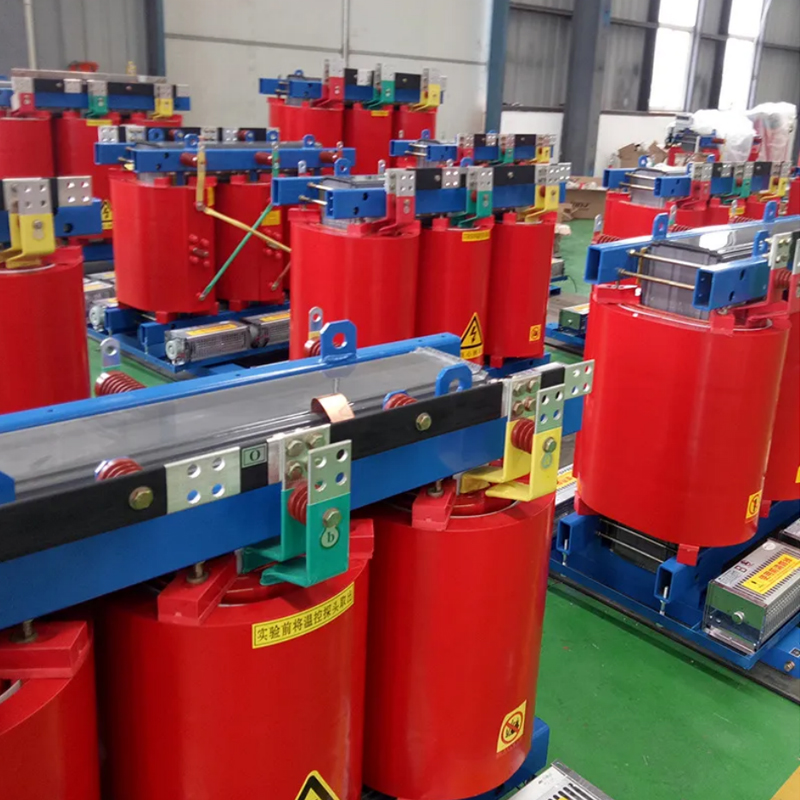

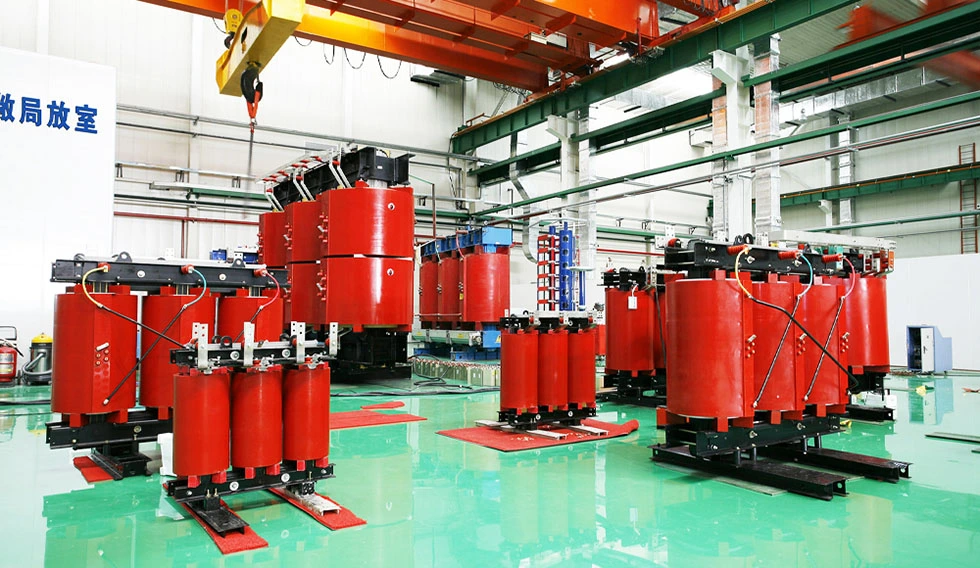

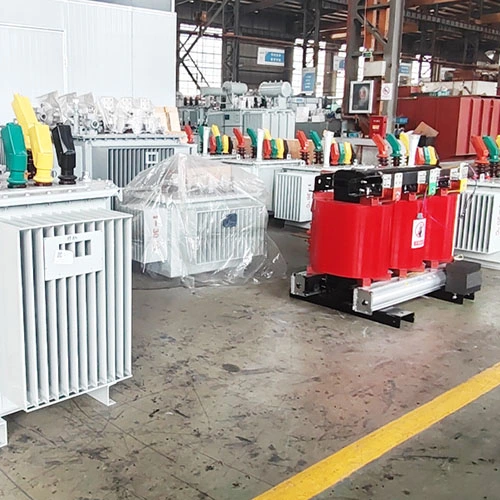

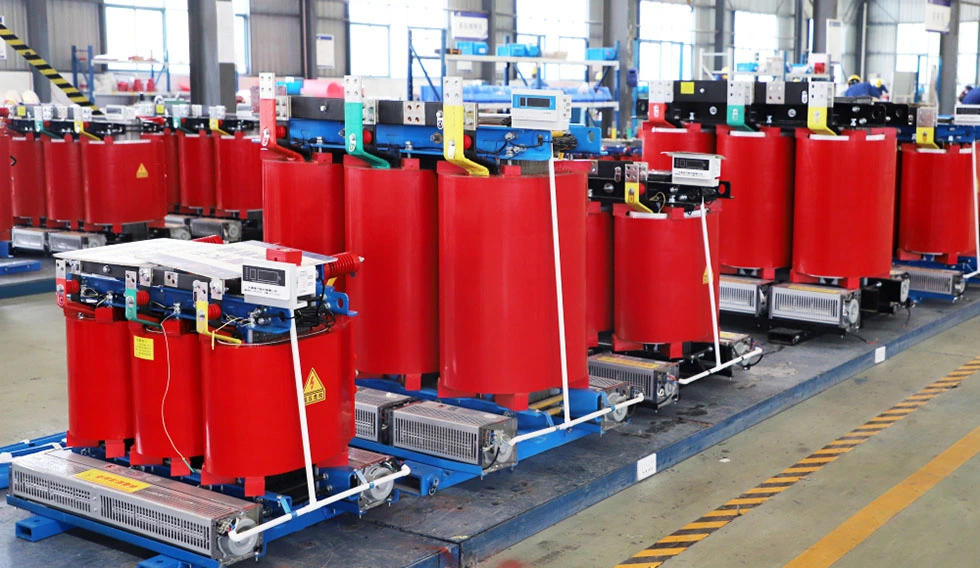

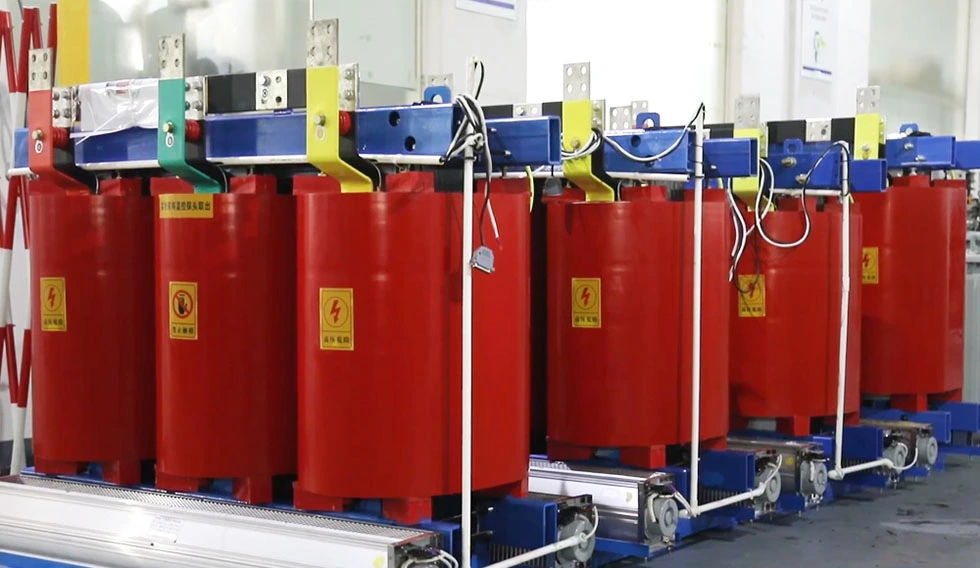

Workshop Show

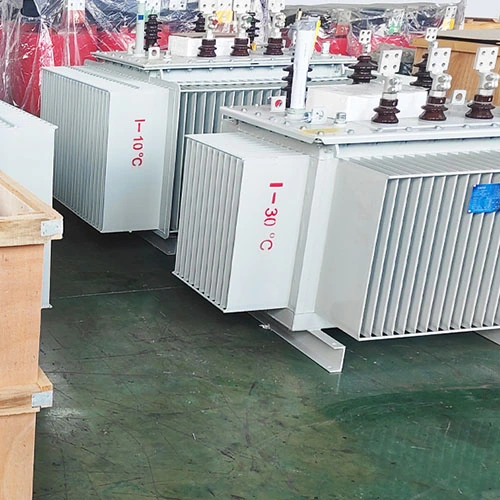

Produktudstilling
