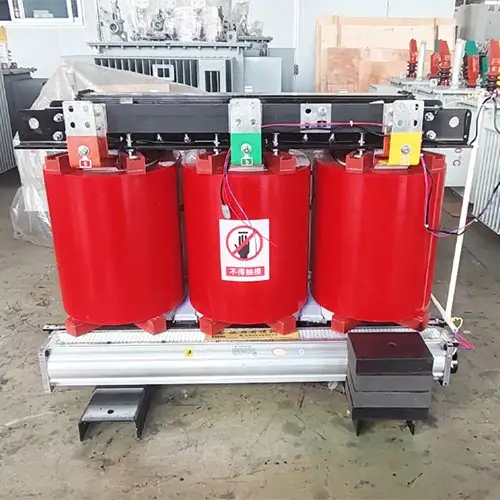

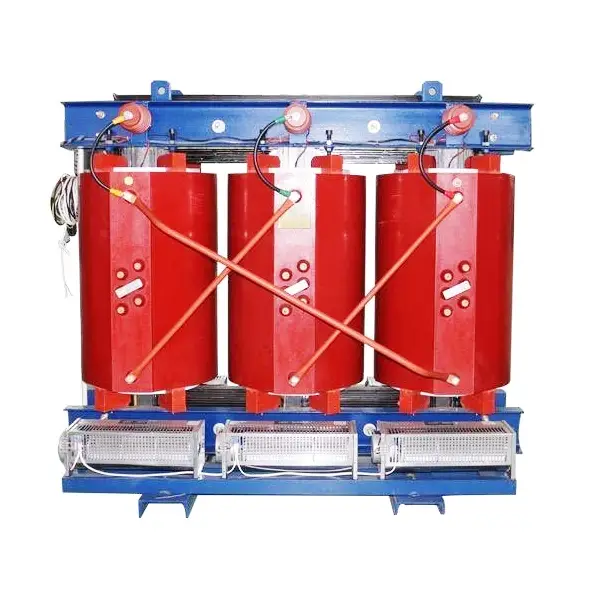

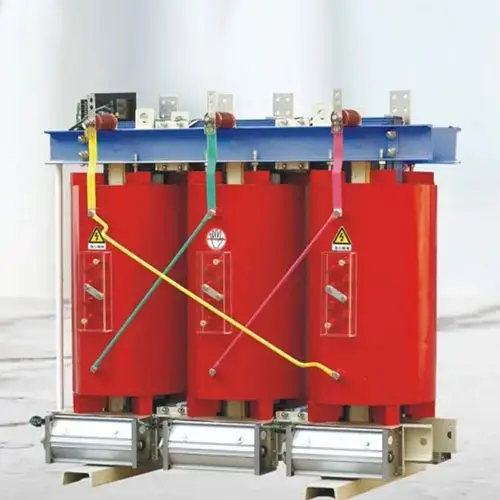

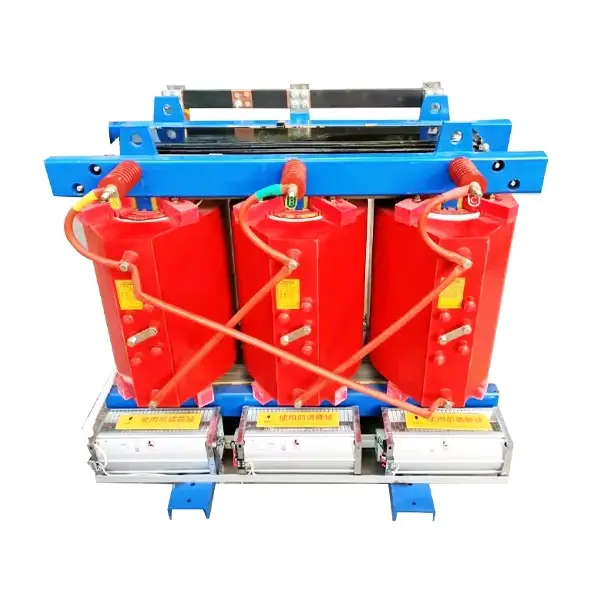

20KV tør type elektrisk distributionstransformator

20KV tør type elektrisk distributionstransformator

Cotenele er en stor producent og eksportør for20KV tør type elektrisk distributionstransformatorfra Kina. Vores 20KV tør-type transformere har funktioner aflængere strømforsyningsradius, lavere spændingsfald, reducerede ledningstab og mindre forbrug af ikke-jernholdige metaller. Disse 20kV tør-type transformere bruges i stigende grad i højhuse, kommercielle centre, petrokemiske anlæg, miner, kraftværker, lufthavne og mange andre steder.

De20KV tør type elektrisk distributionstransformatorsom fremstillet af Cotenele selskab er et vigtigt udstyr i 20kV strømdistributionssystemet. Dens spændingsniveau ligger mellem 10kV og 35kV. Det kompenserer for manglerne ved 10kV strømdistributionsledninger og er et vigtigt anbefalet strømdistributionsprodukt af State Grid Corporation i Kina og forskellige provinser. 20kV tør-type transformatoren bruger hovedsageligt solide isoleringsmaterialer og et luftkølesystem. Det har denfremragende sikkerhedsydelse, god miljøkompatibilitet, lave vedligeholdelseskrav, og er stadig mere populær i moderne strømdistributionssystemer. I modsætning til olie-nedsænkede transformere har tør-type transformere ikke problemer som olielækage, brandrisici og miljøforurening. Vores 20KV Dry-type transformere overholder relevante internationale standarderIEC 60076-11 og IEEE C57.12.01.

Vigtigste tekniske parametre

Driftsbetingelser

Normale servicebetingelser:

1. Højde: ≤1000m (standardtype)

2. Omgivelsestemperatur:

3. Maksimum: +40°C

4. Minimum: -25°C (udendørs tør-type); -5°C (indendørs tør-type)

5. Maksimalt månedligt gennemsnit: 30°C

6. Maksimalt årligt gennemsnit: 20°C

7. Relativ luftfugtighed: Bør være under 93%; ingen kondens på spolens overflader

8. Strømforsyning: Trefaset spænding skal være omtrent symmetrisk; spændingsbølgeformen skal være omtrent sinusformet

Særlige betingelser:

Til højder over 1000m kan der leveres en højdemodificeret (plateau) tør-type transformer.

Hvad er en 20kV tør-type transformer?

A 20kV tør-type transformerer en transformer med en primær mærkespænding på 20kV, hvis kerne og viklinger ikke er nedsænket i isoleringsolie. I stedet er den afhængig afluftkonvektion til køling-deraf navnet "tør-type." Kort sagt er kernen og spolerne ikke oliefyldte; de er solidt isolerede, typisk med epoxyharpiks.

Dens arbejdsprincip er baseret påelektromagnetisk induktion. Når den primære (højspændings) vikling aktiveres med en vekselstrøm, produceres en vekslende magnetisk flux i jernkernen. Denne flux forbindes med den sekundære (lavspændings) vikling og inducerer en elektromotorisk kraft (EMF) i den. Ved at vælge det passende forhold mellem primære og sekundære viklinger kan indgangsspændingen på 20 kV reduceres (eller øges) til den ønskede udgangsspænding, såsom 0,4 kV, 10 kV eller andre spændingsniveauer.

Den interne struktur består hovedsageligt af følgende dele:

1. Kerne:lavet af koldvalsede, kornorienterede elektriske stållamineringer med 45° helgeringssamlinger for at reducere tab. Kernen er fastspændt ved hjælp af hulfri bånd og stive trækplademekanismer, og dens overflade er ofte belagt med en speciel harpiks til fugt- og rustbeskyttelse.

2. Vindinger:lavspændingsviklingen (LV) vikles med kobberfolie i fuld bredde på en dedikeret folieviklemaskine ved hjælp af to aksiale kølekanaler pr. søjle. Højspændingsviklingen (HV) bruger en sektionsopdelt lagstruktur med én aksial kølekanal. Begge viklinger har kølekanaler af honeycomb-typen med standardiserede metalkanalplader for god varmeafledning.

3. Isoleringssystem:en isolerende cylinder er placeret mellem HV- og LV-viklingerne for at give elektrisk frigang. Hele spolesamlingen ervakuumstøbt med epoxyharpiks, der danner en tæt, hulrumsfri solid struktur, der tilbyder høj mekanisk styrke, fremragende elektrisk isolering og overlegen fugtbestandighed.

4. Temperaturkontrolsystem:indlejrede temperatursensorer (normalt placeret i den øverste del af LV-spolerne) overvåger løbende viklingstemperaturerne. Systemet giver en automatisk sekventiel (cyklisk) visning af hver fases temperatur med alarm- og udløsningskontakter til overtemperaturbeskyttelse.

Produktegenskaber

20kV tør-type transformatoren udviser følgende bemærkelsesværdige egenskaber:

1. "Tre lavpunkter og tre højder":lave tab, lav støj, lav delvis udledning; høj mekanisk styrke, høj elektrisk styrke og høj termisk udholdenhed.

2. Sikker og miljøvenlig:brandhæmmende, eksplosionssikker, ikke-forurenende; kan installeres direkte på lastcentre.

3. Stærk kortslutningsmodstandsevne:den epoxystøbte krop har en tæt struktur, der modstår kortslutningselektrodynamiske kræfter uden skader.

4. Lavt partielt udledningsniveau:kan kontrolleres under 10pC (nogle premiumprodukter når <5pC).

5. Fremragende fugtbestandighed:kan fungere normalt ved 100% luftfugtighed; der kræves ingen fortørring efter en nedlukning, før den genaktiveres.

6. Høj overbelastningskapacitet:kan kontinuerligt køre med 120 % belastning uden tvungen luftkøling; med tvungen luftkøling (AF) kan den tåle 150 % nominel belastning.

7. Vedligeholdelsesfri:lave tab og økonomisk drift; stort set vedligeholdelsesfri.

8. Kompakt og let:lille fodaftryk og lave installationsomkostninger.

Produktklassificering for 20kV tør-type transformator

Produktfordele

1. Forbedret leveringsydelse:forlænget transmissionsafstand, minimeret spændingsfald og lavere linjetab resulterer i overlegen strømkvalitet.

2. Betydelig energieffektivitet:med usædvanligt lave tomgangs- og belastningstab, der fuldt ud opfylder de strenge krav fra det senesteGB20052-2024energieffektivitetsstandard.

3. Fleksibel installation:kan decentraliseres ved lastcentre uden behov for olieinddæmningsgrave eller firewalls, hvilket reducerer kapitalinvesteringer.

4. Lave driftsomkostninger:vedligeholdelsesfrit design fører til lave samlede driftsudgifter.

5. Høj pålidelighed:høj mekanisk styrke, god seismisk ydeevne og fremragende lynimpulsmodstandsevne.

6. Stærk tilpasningsevne:ufølsom over for fugt og støv, velegnet til barske miljøer med høje brandbeskyttelseskrav, svingende belastninger eller forurenede/fugtige forhold.

Applikationsscenarier

20kV tør-type transformere er meget udbredt i:

1. Byinfrastruktur:bynetopgraderinger, højhuse, forretningscentre, kommercielle komplekser

2. Offentlige faciliteter:teatre, hospitaler, hoteller, skoler

3. Transport:tunneler, undergrundsbaner, banegårde, havne, lufthavne

4. Strømproduktion og distribution:kraftværker, underjordiske transformerstationer, pakkede transformerstationer, kraftværker

5. Industrisektorer:petrokemiske, minedrift, fabriksværksteder, CNC-maskiner

6. Vedvarende energi og datacentre:vind, solcelleprojekter, cloud computing-centre

7. Særlige steder:laboratorier, bystationer i tæt befolkede områder og alle steder, der kræver brand-/eksplosions-/fugtbeskyttelse

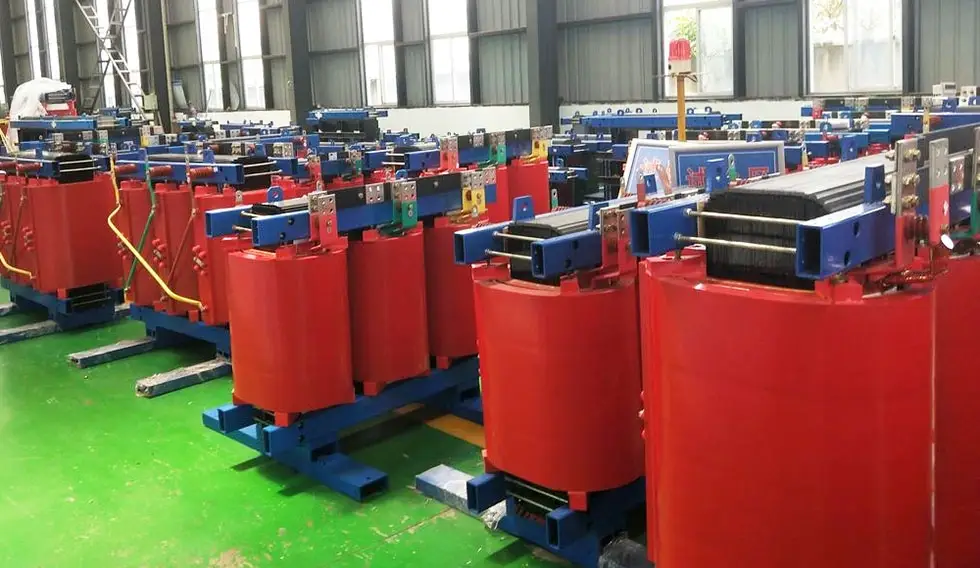

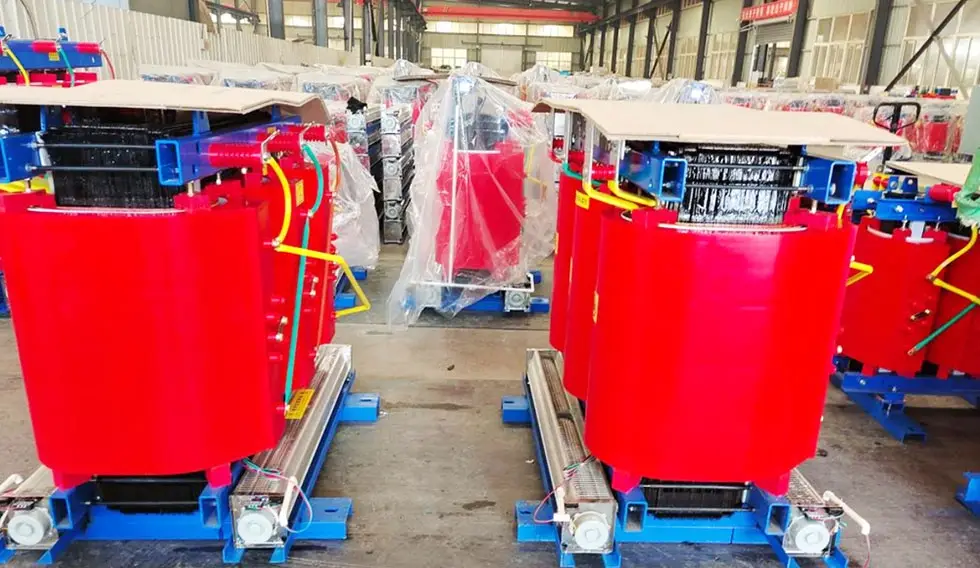

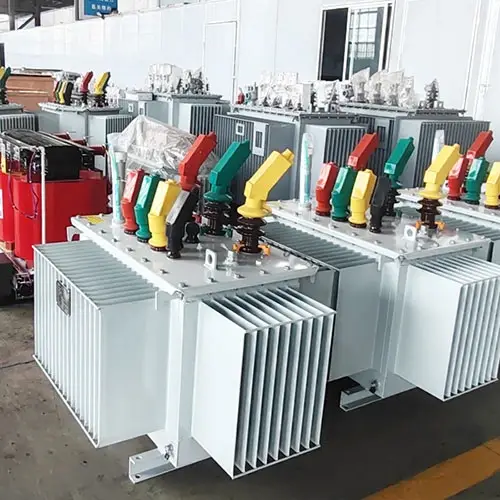

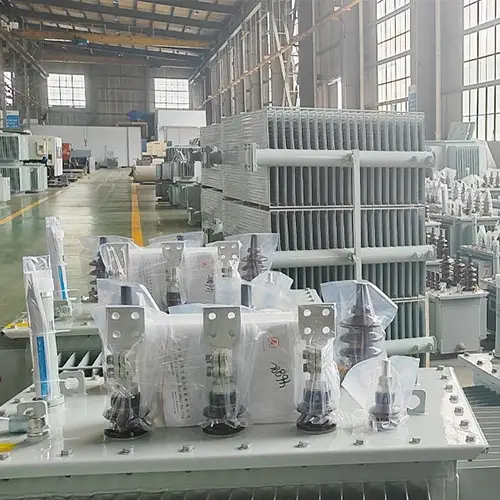

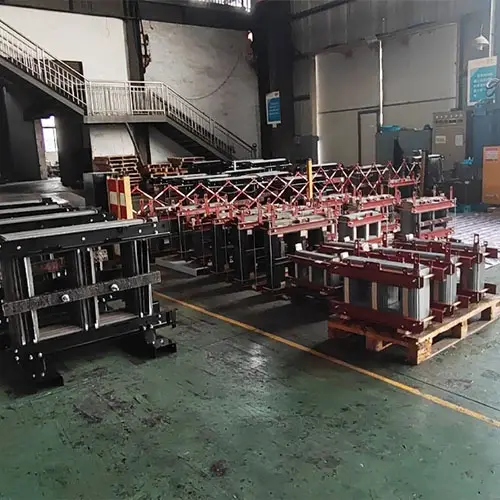

Workshop Show

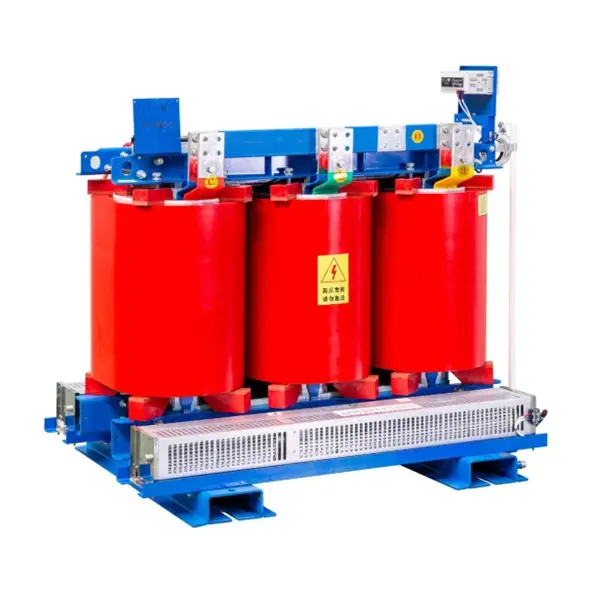

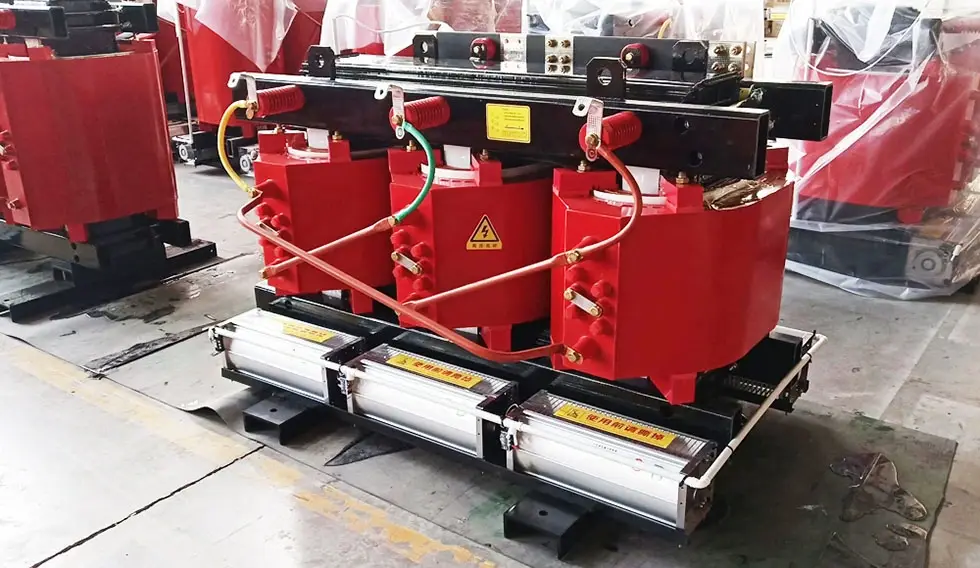

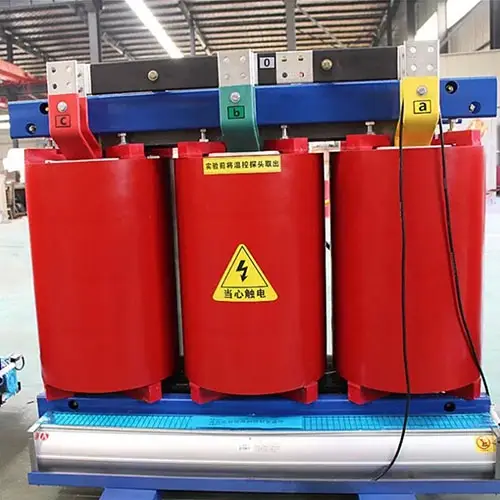

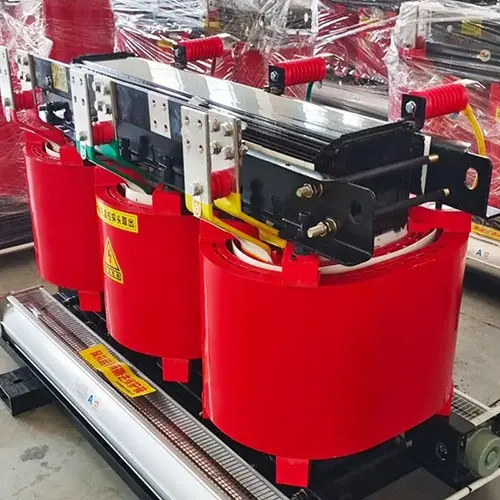

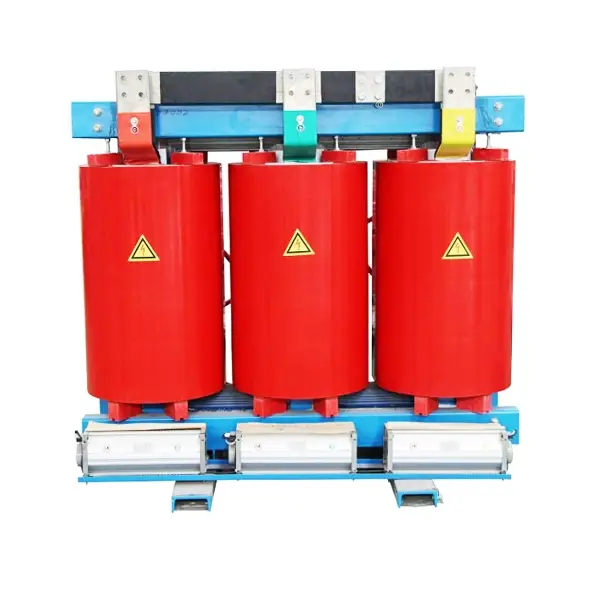

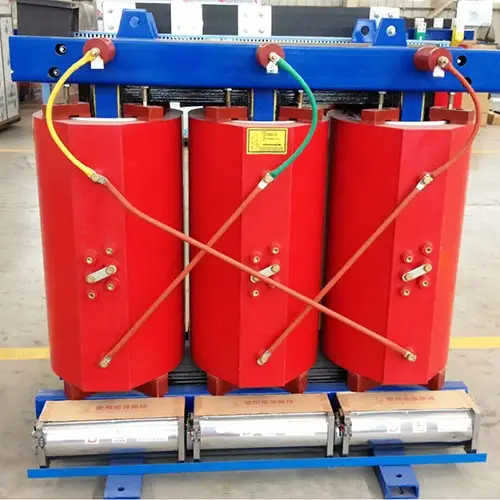

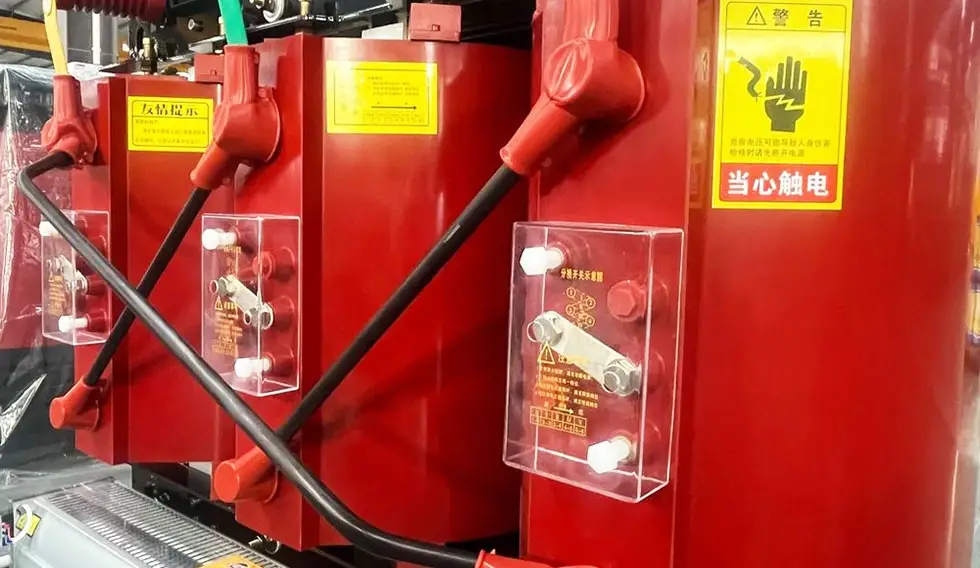

Produktudstilling
