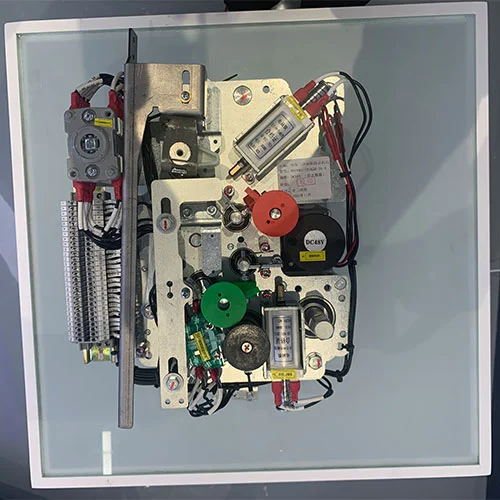

11KV elektrisk betjeningsmekanisme til afbryderafbryder

11KV elektrisk betjeningsmekanisme til afbryderafbryderen er et kombineret drivsystem, der bruges i mellemspændingsanlæg til at styre begge:

Afbryderafbryder (belastning og fejlafbrydelse)

Afbryderbetjening (sikker synlig isolation)

Den fungerer som centralenheden i koblingsanlægget og sikrer nøjagtige, sikre og koordinerede koblingsoperationer.

Anvendelse

11KV elektrisk betjeningsmekanisme til kredsløbsafbryderens isoleringsafbryder er meget udbredt i:

Strømdistributionsnetværk

Ringhovedenheder (RMU)

Gasisoleret koblingsudstyr (GIS / C-GIS)

Vind- og solenergiprojekter

Jernbane- og metrosystemer

Industrielle og minedriftskraftsystemer

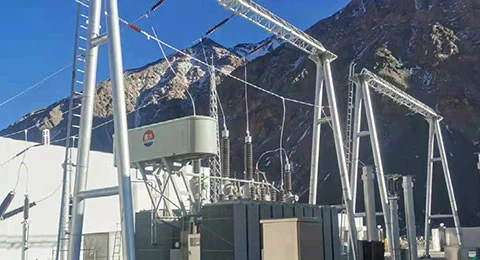

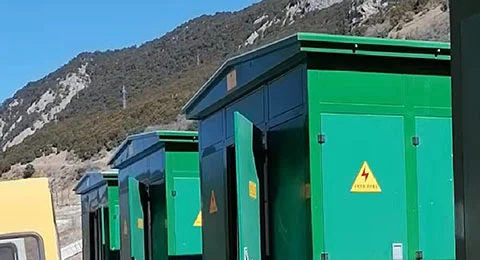

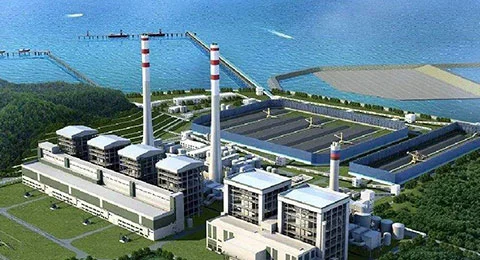

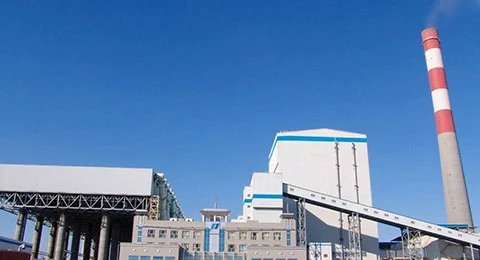

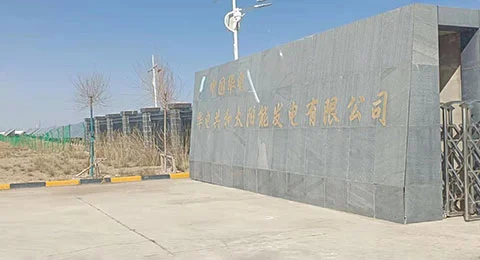

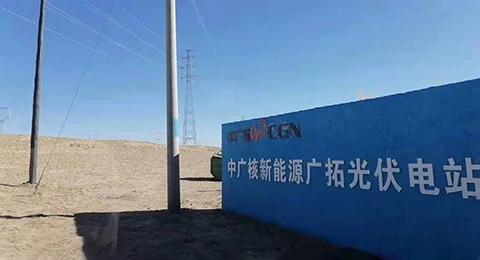

Projektcases

Cotenele-mekanismer er blevet anvendt i:

110kV understationsprojekter

CR Power Offshore Wind Power Project

Qinghai 1600MW fotovoltaisk base

Sichuan-Tibet Railway Power System

Tadsjikistan 110kV understationsudvidelse

Model og mening

Hvad er en effektafbryderdriftsmekanisme?

En afbryderens betjeningsmekanisme er et mekanisk betjeningssystem, som bruges til at åbne og lukke afbryderens kontakter ved at skabe, varme og frigive energi. Denne betjeningsmekanisme primære funktion er at sikre hurtig reaktion på elektriske fejl såsom kortslutninger og overstrømsforhold, hurtigt at isolere berørte sektioner for at forhindre systemskader.

Betjeningsmekanismer skal altid være i stand til at udløse afbryderen, uanset ydre forhold. Baseret på kraftkravene kan afbrydere have enten individuelle mekanismer pr. fase eller en enkelt mekanisme, der betjener alle tre faser samtidigt. Mekanismen omfatter tre væsentlige undersystemer: energilagringsmediet, aktiveringskredsløbet og sammenlåsningssystemer.

Der er flere forskellige betjeningsmekanismer

Fjederdriftsmekanismen anvender fjedre til at lagre den mekaniske energi. Normalt oplader elmotoren lukkefjederen, som er sikret i komprimeret tilstand med en låsemekanisme. Når et lukkesignal er modtaget, udløses låsen, så fjederen kan drive kontakterne til at lukke, mens udløsningsfjederen oplades. Lukkefjederen genoplades igen til efterfølgende operationer omgående.

Den hydrauliske enhed bruger trykgas til at styre oliestrømmen og drive plejlstangen, der er forbundet med afbryderen. Pneumatiske systemer bruger trykluft som deres energikilde, mens magnetiske enheder anvender elektromagnetiske spoler eller elektromagneter, hvis spænding stiger med stigningen i strømmen. Nogle designs kombinerer elektromagnetisk kraft med fjederhjælp.

CIGRE-afbryderundersøgelsen fra 2005 understregede den afgørende betydning af betjeningsenheder, som viste, at 70 % af komponentfejl var relateret til betjeningsenheder, og over 50 % af større kredsløbsafbryderfejl var også forårsaget af dette.

Hvad er en afbryderfunktionsmekanisme?

En afbryder (også kendt som en isoleringsafbryder) er kernekomponenten i en mellemspændingsringhovedenhed. Denne slags afbryder kan give synlig isolering af elektriske kredsløb til vedligeholdelses- og sikkerhedsformål. Afbryderne er anderledes med afbrydere, afbrydere er ikke designet til at afbryde belastningsstrømme eller fejlstrømme, men fungerer, når kredsløbet allerede er afbrudt.

Afbryderens betjeningsmekanismer konverterer manuel eller motoriseret input til den præcise mekaniske bevægelse, der kræves for at åbne eller lukke hovedkontakterne. Hovedegenskaberne ved disse mekanismer til afbryderbetjening er, at deres driftshastigheder er lavere end afbrydermekanismer og giver den synlige kontaktposition.

Moderne afbrydermekanismer inkorporerer ofte

Multi-motion kinematik:Mange designs anvender sammensatte bevægelser, hvor hovedbladet først sænkes til vandret position, før det roterer for at påføre kontakttryk ved både hængsel- og kæbeender. Dette "omvendt sløjfe"-kontaktdesign rummer høje kortslutningsstrømme.

Uafhængig manuel betjening:Avancerede mekanismer tillader manuel betjening både foran og på siden uden at kræve ekstra apparatur. Knasthjuldesign med modsatrettede fremspring muliggør jævn drift uanset førerhastighed, hvilket sikrer ensartet mekanisk ydeevne.

Positionsindikation:Hjælpekontakter inden i drivmekanismen giver fjernpositionsindikation, som er afgørende for moderne overvågningskontrolsystemer.

Afbrydermekanismer kan konfigureres til en-polet eller tre-polet drift, med koblingsstænger, der forbinder poler, når der anvendes et enkelt drev. Rammen, typisk varmgalvaniseret stål, monterer isolatorer og roterende elementer, hvilket sikrer langtidsholdbarhed.

Funktioner af kombineret afbryder- og afbrydermekanismer

I det moderne strømdistributionsnet er kombinationen af ​​afbryder- og adskillerdriftsmekanismer for mellemspændings-RMU og miljøvenligt koblingsudstyr en almindelig teknologi. 11KV elektrisk betjeningsmekanisme til afbryderafbryder til miljøvenligt koblingsudstyr, som er fremstillet af Cotenele og tilbyder flere karakteristiske egenskaber:

Integrerede kinematiske sekvenser:Kombinerede mekanismer koordinerer timingen mellem afbryderdrift og afbryderbevægelse. Under åbningsoperationer vil afbryderens kontakter adskilles, efter at lysbueafbrydelsen er fuldført, mens lukkeoperationer bekræfter korrekt justering før hovedkontaktens lukning.

Kompakt mekanisk sammenlåsning:Integrerede designs inkorporerer indbyggede låse, der forhindrer ukorrekte betjeningssekvenser. For eksempel kan mekanismen forhindre afbryderdrift, mens afbryderen bærer strøm, eller blokere genlukning, indtil isoleringen er fuldstændig. Dette opfylder "fem-forebyggende" krav til distributionssystemer.

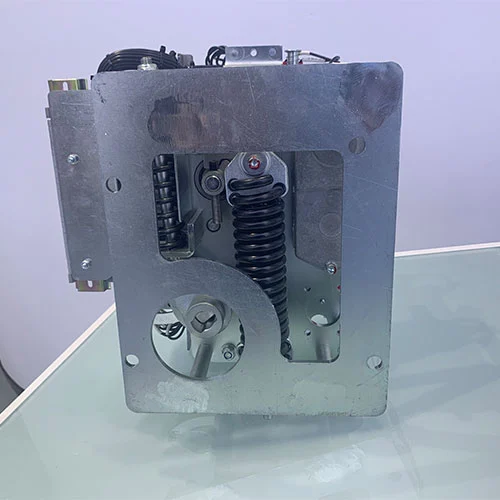

Fjederbaseret energilagring:Mange kombinerede mekanismer bruger trækfjedre, der fungerer over midtpunkterne til at kontrollere lukkehandlinger, mens kompressionsfjedre styrer åbningsenergien. Denne konfigurations mekaniske levetid kan overstige 10.000 cyklusser. Princippet om lagret energi kan sikre, at driftshastigheden for driftsmekanismen forbliver uafhængig af operatørens handling, hvilket vil sikre en konsekvent fejlafbrydelsesydelse.

Genlukningsevne:Moderne kombination af betjeningsmekanismerne for afbrydere og afbrydere understøtter automatiske genlukningssekvenser. Begge disse to komponenters betjeningsmekanisme lagrer tilstrækkelig energi til lukke-åben-luk-operationer uden at kræve mellemliggende genopladning.

Pladsoptimering:Kombinationen af ​​disse to betjeningsmekanismer er velegnet til den kompakte størrelse RMU. For eksempel er Contenele RMU's bredde 375 mm, denne konfiguration opnår betydelige pladsbesparelser sammenlignet med andre producenters produkter, er velegnet til installation i bymiljøer med begrænset plads.

Overholdelse af internationale standarder:Kombinerede mekanismer af disse to afbryderbetjeningsmekanismer overholder standarderne, herunder GB1984-2014 for højspændings-vekselstrømsafbrydere og GB/T 1985-2023 for afbrydere og jordafbrydere.

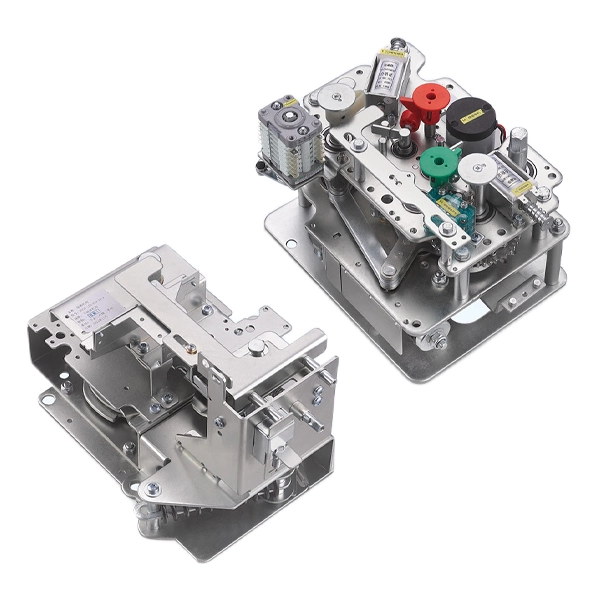

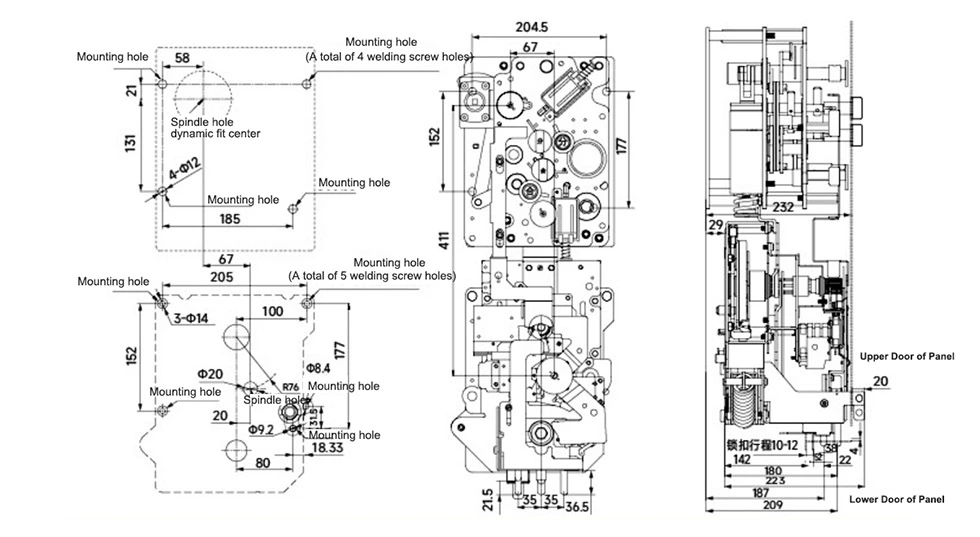

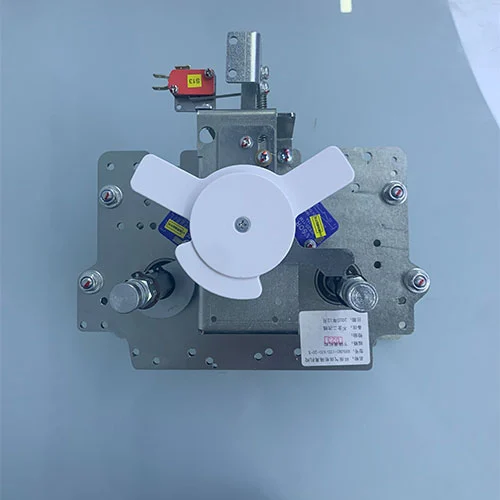

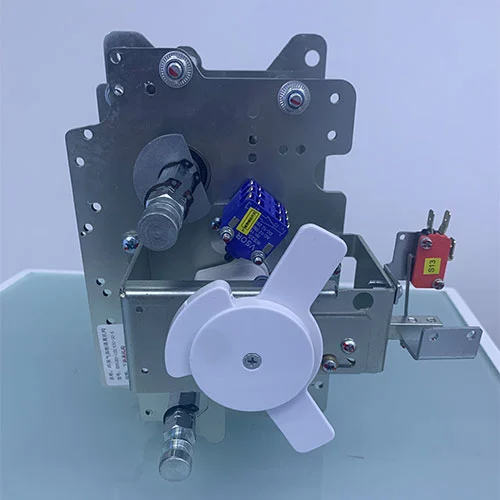

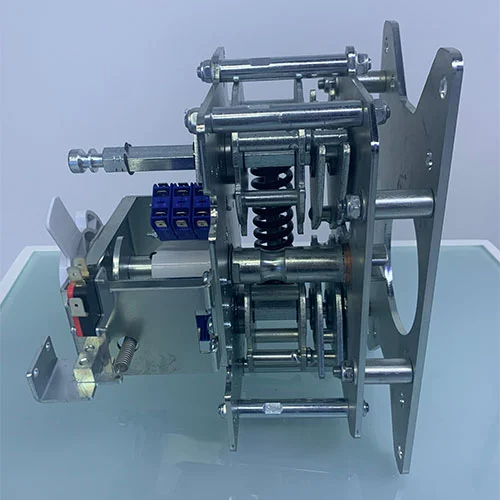

Udseende og dimensioner

Om os

Cotenele International Trade (Wenzhou) Co., Ltd:

30.000㎡ produktionsbase

Fokus på 12kV–40,5kV koblingsudstyrs kernekomponenter

ISO9001 / ISO14001 / ISO45001 certificeret

Anerkendt som Green Factory (2025)

Forsendelse og transport

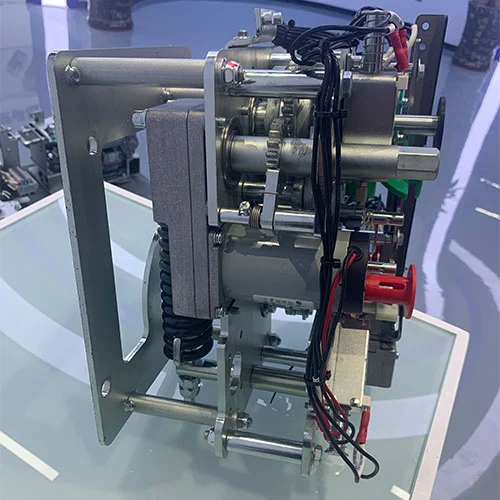

Produktudstilling
